Celulele solare din siliciu amorf: Structura, Principiul de funcționare și Aplicații

Celulele solare din siliciu amorf sunt dispozitive fotovoltaice din film subțire care utilizează foarte puțin siliciu, oferind în același timp o fabricare flexibilă, cu costuri reduse și pe suprafețe mari. Acestea funcționează bine în condiții de lumină slabă, difuză și în interior, făcându-le utile pentru calculatoare, senzori, panouri integrate în clădiri și module solare ușoare. Acest articol explică structura, principiul de funcționare, procesul de fabricație, comportamentul de degradare, factorii de eficiență și dezvoltarea viitoare a acestora.

Catalog

Caracteristicile Celulelor Solare din Siliciu Amorfs

Celulele solare din siliciu amorf sunt un tip important de tehnologie fotovoltaică din film subțire. Spre deosebire de celulele solare din siliciu cristalin, care necesită wafere de siliciu relativ groase, celulele din siliciu amorf utilizează un strat semiconductor extrem de subțire pentru a absorbi lumina solară și a genera electricitate. În timpul fabricării, filmul semiconductor este depus direct pe o suprafață de substrat într-un mediu controlat, reducând consumul de material și simplificând producția.

Deoarece este necesară doar o cantitate mică de siliciu, tehnologia siliciului amorf oferă avantaje în costurile de fabricație, flexibilitatea producției și fabricarea pe suprafețe mari. Aceste celule mențin, de asemenea, o funcționare stabilă în condiții de iluminare variate, inclusiv în lumina solară slabă, vreme înnorată și iluminare interioară. Împreună, aceste caracteristici au făcut ca celulele solare din siliciu amorf să fie o tehnologie consacrată în cadrul industriei fotovoltaice din film subțire.

Cost Mic de Fabricare

Unul dintre cele mai semnificative avantaje ale celulelor solare din siliciu amorf este costul lor mic de fabricare. Acest beneficiu începe cu materialul în sine. Siliciul amorf are o capacitate puternică de a absorbi lumina solară, permițând unui strat semiconductor foarte subțire să captureze o mare parte din energia luminii care intră. În multe proiecte, o grosime a filmului de aproximativ 1 μm este suficientă pentru o absorbție eficientă a luminii, în timp ce celulele solare cristalin sunt de obicei necesare să aibă wafere de siliciu cu o grosime de aproximativ 200 μm.

Diferența în utilizarea materialului devine deosebit de importantă în timpul producției la scară largă. Fabricarea celulelor de siliciu cristalin implică creșterea de ingoturi de siliciu și tăierea acestora în wafere, procese care consumă cantități substanțiale de materii prime și energie. În contrast, celulele din siliciu amorf sunt produse prin depunerea filmelor subțiri direct pe substraturi, reducând consumul de siliciu și minimizând risipa de material.

Materialul meu principal utilizat în timpul depunerii este gazul silan (SiH₄). Acest gaz este disponibil comercial, poate fi furnizat în cantități mari și este, în general, mai puțin scump decât waferele de siliciu purificate utilizate în fabricarea siliciului cristalin. În timpul producției, silanul este introdus într-o cameră de depunere în condiții controlate, unde se descompune și formează un strat subțire de siliciu pe suprafața substratului. Disponibilitatea și accesibilitatea acestui material contribuie la costurile mai mici de producție.

Deoarece waferele de siliciu reprezintă o porțiune semnificativă din costurile modulelor de siliciu cristalin, reducerea dependenței de wafere poate îmbunătăți substanțial economia de fabricație. Ca rezultat, tehnologia siliciului amorf oferă o soluție practică pentru aplicațiile în care este necesară generarea de energie fotovoltaică rentabilă.

Adecvarea pentru Fabricarea la Scară Mare

Celulele solare din siliciu amorf sunt foarte potrivite pentru producția pe suprafețe mari și în volum mare. Structura lor este de obicei formate prin procese de depozitare a filmului subțire, unde mai multe straturi funcționale sunt depuse în mod secvențial pe un substrat.

În timpul fabricării, parametrii procesului, cum ar fi compoziția gazului, debitul de gaz, presiunea în cameră, temperatura substratului și puterea de depozitare sunt controlate cu atenție. Acești parametri influențează direct grosimea filmului, uniformitatea și performanța electrică. Controlul stabil al procesului permite obținerea stratelor semiconductoare de mari dimensiuni cu caracteristici consistente pe întreaga suprafață a substratului.

Structura p-i-n, utilizată pe scară largă, este deosebit de compatibilă cu sistemele de producție automatizate. Odată ce un substrat intră în linia de fabricare, echipamentele pot forma în mod secvențial straturile p-tip, intrinsece și n-tip cu o intervenție manuală minimă. Sistemele automate de monitorizare ajustează continuu condițiile de operare pentru a menține calitatea filmului pe tot parcursul producției.

Această abordare de fabricație susține procesarea continuă, îmbunătățește eficiența și reduce defectele cauzate de variațiile procesului. Pe măsură ce volumele de producție cresc, producătorii pot menține o performanță electrică relativ uniformă pe suprafețe mari ale panourilor, ceea ce face ca tehnologia siliciului amorf să fie bine adaptată pentru fabricarea modulelor fotovoltaice la scară industrială.

Flexibilitatea Designului și Avantajele Implementării Practice

Un avantaj major al tehnologiei siliciului amorf este adaptabilitatea sa la diferite designuri de produse și medii de instalare. Structurile celulelor pot fi configurate pentru a obține diverse cerințe de tensiune, curent și putere, permițând tehnologiei să susțină o gamă largă de aplicații fotovoltaice.

În timpul dezvoltării, parametrii precum zona activă, grosimea straturilor, configurația celulelor și conexiunile în serie pot fi ajustate pentru a se potrivi condițiilor specifice de operare. Această flexibilitate permite utilizarea celulelor solare din siliciu amorf atât în dispozitive electronice cu consum redus de energie, cât și în sisteme fotovoltaice mai mari.

Spre deosebire de siliciul cristalin, siliciul amorf nu necesită o structură cristalină foarte ordonată. În timpul depozitării, potrivirea strictă a cristalelor între stratul semiconductor și substrat nu este necesară. Ca rezultat, filmele subțiri pot fi depuse pe o varietate de materiale, inclusiv sticlă, oțel inoxidabil, foi metalice și substraturi polimerice flexibile. Această compatibilitate lélargă opțiunile de materiale și ajută la reducerea costurilor de fabricație.

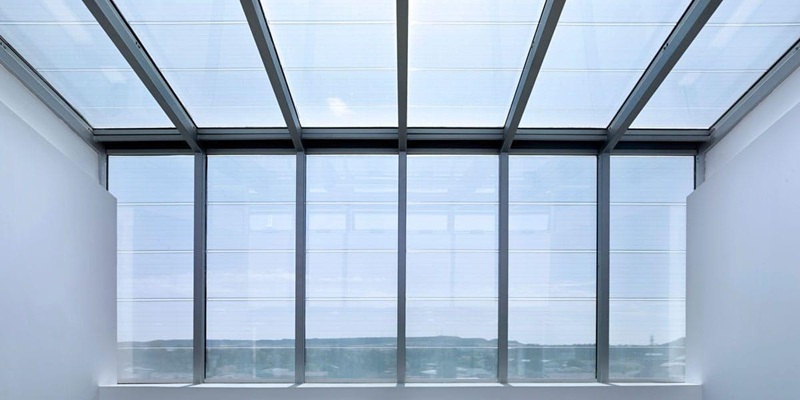

Structura filmului subțire permite de asemenea designuri de module ușoare și flexibile. Când sunt depuse pe filme polimerice sau folii metalice subțiri, celulele solare rezultate pot îndoi fără fragilitatea asociată cu waferele convenționale de siliciu. Această capacitate susține dezvoltarea produselor fotovoltaice portabile, ușoare și flexibile.

Aceste avantaje de implementare extind gama de aplicații posibile. Celulele solare din siliciu amorf pot fi integrate în materiale de construcție, instalate pe suprafețe curbe, incorporate în electronice portabile și utilizate în sisteme pe acoperișuri unde greutatea redusă este benefică. Capacitatea lor de a opera în condiții de iluminare slabă le face de asemenea potrivite pentru calculatoare, ceasuri electronice, senzori, dispozitive de monitorizare de la distanță și alte produse cu putere redusă care funcționează frecvent în interior sau în condiții de iluminare limitată.

Performanța în Condiții de Iluminare Scăzută și Difuză

Celulele solare din siliciu amorf funcționează deosebit de bine în condiții de iluminare difuză și scăzută. În medii practice, intensitatea luminii solare variază pe parcursul zilei din cauza acoperirii cu nori, dispersării atmosferice, schimbărilor sezoniere și unghiului de instalare. În aceste condiții, modulele fotovoltaice primesc adesea o cantitate semnificativă de lumină solară indirectă în loc de radiația solară directă.

Celulele din siliciu amorf pot utiliza lumina difuză mai eficient decât multe tehnologii convenționale de siliciu cristalin. Această capacitate le permite să continue generarea de energie electrică utilă chiar și atunci când nivelurile de iluminare sunt relativ scăzute.

Ca rezultat, modulele din siliciu amorf pot atinge o producție anuală de energie competitivă în regiunile care experimentează frecvente acoperiri cu nori sau condiții variabile de lumina solară. Capacitatea lor de a menține generarea de energie în condiții de iluminare mai slabă ajută la îmbunătățirea randamentului energetic general pe parcursul anului.

Un alt avantaj important este raportul ridicat putere-greutate. Deoarece stratul activ de semiconductor este extrem de subțire, greutatea modulului poate fi redusă, menținând în același timp o putere utilă de ieșire. Această caracteristică este deosebit de valoroasă în aplicațiile unde greutatea structurală este o considerație în design.

Modulele fotovoltaice ușoare pot reduce cerințele de încărcare a clădirii, simplifica transportul și instalarea și îmbunătăți portabilitatea în sistemele de energie mobilă. Combinația dintre greutatea redusă și generarea eficientă de energie face, de asemenea, tehnologia siliciului amorf atractivă pentru platformele aerospațiale, sateliți, sisteme la altitudini mari și aplicații viitoare de energie solară bazate pe spațiu.

Per ansamblu, combinația dintre consumul scăzut de materiale, fabricarea rentabilă, capacitatea de producție la scară largă, opțiunile de desfășurare flexibile și performanța puternică în condiții de iluminare diverse continuă să facă celulele solare din siliciu amorf o tehnologie importantă în cadrul industriei fotovoltaice cu film subțire.

Istoricul Dezvoltării Celulelor Solare din Siliciu Amorf

Cercetări Timpurii și Progrese Tehnologice Cheie (anii 1970)

Dezvoltarea celulelor solare din siliciu amorf a început la începutul anilor 1970, când cercetătorii au descoperit că filmele subțiri de siliciu amorf dopat ar putea transforma lumina solară în electricitate. Această constatare a atras un interes considerabil deoarece sugera că dispozitivele fotovoltaice ar putea fi fabricate fără a se baza pe wafere de siliciu cristalin groase.

Cercetările timpurii s-au concentrat pe înțelegerea modului în care structura atomică dezordonată a siliciului amorf influența conductivitatea electrică și performanța fotovoltaică. Oamenii de știință au depus filme subțiri de siliciu în condiții controlate, au introdus dopanți și au evaluat proprietățile lor electrice și optice. Deși primele dispozitive experimentale au atins doar o eficiență limitată, ele au confirmat că siliciul amorf putea funcționa ca un material fotovoltaic practic.

O descoperire majoră a avut loc în 1974, când potențialul fotovoltaic al siliciului amorf dopat a fost recunoscut oficial. În aceeași perioadă, David Carlson și colegii săi de la RCA Laboratories au dezvoltat primele celule solare din siliciu amorf utilizând structuri metal-semiconductor și p-i-n. Deși aceste dispozitive inițiale au atins eficiențe sub 1%, ele au demonstrat fezabilitatea tehnică a tehnologiei solare cu film subțire.

Cercetătorii au continuat să îmbunătățească metodele de depunere, calitatea materialelor, controlul dopării și structurile dispozitivelor pe parcursul întregului deceniu. Aceste progrese au redus semnificativ defectele și au îmbunătățit colectarea portatorilor de sarcină. Până în 1977, eficiența conversiei a crescut la aproximativ 5,5%, marcând un prag important care a stabilit siliciul amorf ca o tehnologie fotovoltaică promițătoare cu film subțire.

Comercializare și Adoptarea în Electronica de Consum (1978–1984)

Pe măsură ce performanța s-a îmbunătățit, tehnologia siliciului amorf a trecut rapid de la cercetarea de laborator către aplicațiile comerciale. În 1978, Japonia a introdus primele produse comerciale care încorporează celule solare integrate din siliciu amorf, marcând începutul desfășurării practice.

Tehnologia s-a dovedit a fi deosebit de atractivă pentru dispozitivele electronice cu putere mică, deoarece putea genera electricitate în condiții de interior și de lumină scăzută, rămânând în același timp relativ ieftină de fabricat. Cercetările continue au îmbunătățit de asemenea performanța. În 1980, Energy Conversion Devices (ECD) a dezvoltat o celulă solară metal-insulator-semiconductor (MIS) cu o eficiență de conversie de aproximativ 6,3%, consolidând în continuare încrederea în tehnologie.

Până la începutul anilor 1980, celulele solare din siliciu amorf deveniseră utilizate pe scară largă în electronica de consum, inclusiv calculatoare, ceasuri electronice, radio, încărcătoare de baterii și alte produse cu putere mică. Procesul lor de fabricație cu film subțire permitea producerea celulelor în diverse dimensiuni și forme, făcând integrarea în dispozitive compacte mai practică și rentabilă.

Începând din 1984, dezvoltarea s-a extins dincolo de electronica de consum. Modulele de suprafață mai mari și structurile compozite au fost introduse pentru a oferi surse de energie independente pentru sisteme remote și aplicații fotovoltaice specializate. Îmbunătățirile în designul modulelor, conexiunile în serie și metodele de fabricație au crescut puterea de ieșire, fiabilitatea și capacitatea de producție, ajutând tehnologia să ajungă pe piețele energetice mai largi.

Dezvoltarea pe Termen Lung a Industriei și Impactul Tehnologic

În decadele următoare, siliciul amorf a devenit una dintre cele mai bine stabilite tehnologii fotovoltaice cu film subțire. Îmbunătățirile continue în echipamentele de depunere, arhitectura dispozitivelor, ingineria interfeței și designul modulelor au îmbunătățit consistența fabricării și performanța generală.

Mai multe caracteristici au susținut adoptarea sa pe termen lung, inclusiv consumul redus de material, costurile de producție relativ scăzute, capacitatea de a produce pe suprafețe mari și performanța puternică în condiții de iluminare scăzută. Abilitatea de a depune filme semiconductoare direct pe sticlă, metal și substraturi flexibile a extins, de asemenea, posibilitățile de design și flexibilitatea aplicațiilor.

Deși au apărut tehnologii fotovoltaice mai noi, siliciul amorf continuă să dețină un loc important în industria solară. Dincolo de aplicațiile sale comerciale, tehnologia a jucat un rol major în avansarea tehnicilor de fabricare a filmelor subțiri și a conceptelor de dispozitive care au influențat dezvoltarea multor tehnologii fotovoltaice moderne.

Astăzi, siliciul amorf rămâne un punct de reper important în istoria fotovoltaică și un contributor semnificativ la evoluția sistemelor de energie solară pe bază de film subțire.

Structura și Principiul de Funcționare al Celulei Solare din Siliciu Amorf

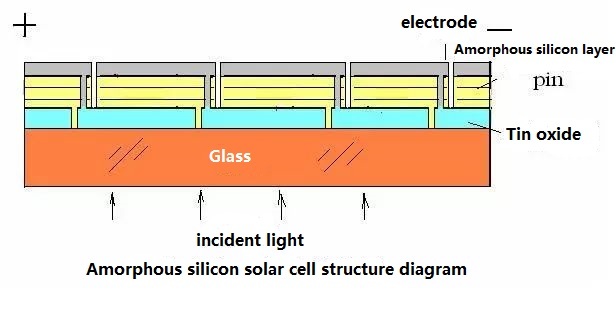

Structura Celulei P-i-N

Cele mai multe celule solare din siliciu amorf folosesc o structură p-i-n mai degrabă decât structura convențională p-n întâlnită frecvent în celulele solare din siliciu cristalin. Această arhitectură este în special potrivită pentru siliciul amorf deoarece purtătorii de sarcină se deplasează mai puțin eficient prin material din cauza aranjamentului său atomic dezordonat. Prin plasarea unei straturi intrinseci între regiunile de tip p și n, celula poate îmbunătăți colectarea purtătorilor de sarcină și reduce pierderile de recombinare.

Structura constă din trei straturi de semiconductoare depuse secvențial pe un substrat. Împreună, aceste straturi creează un câmp electric încorporat care susține conversia fotovoltaică eficientă și transportul purtătorilor.

Strat de Tip P

Strat de tip p este poziționat aproape de latura de intrare a luminii a celulei solare și este menținut de obicei foarte subțire. În timpul fabricării, grosimea sa este controlată cu atenție pentru a menține transparența, oferind în același timp proprietățile electrice necesare.

Pe măsură ce lumina solară intră în dispozitiv, aceasta trece prin stratul conductor transparent și apoi prin regiunea de tip p. Dacă stratul de tip p este prea gros, o parte din lumina care intră poate fi absorbită înainte de a ajunge în regiunea activă a celulei. Menținerea unui strat de tip p subțire permite mai multor lumini să ajungă în regiunea principală de absorbție, îmbunătățind conversia energetică globală.

Strat Intrinsec

Stratul intrinsec (de tip i) este principala regiune de absorbție a luminii și cea mai importantă parte a structurii p-i-n. Este considerabil mai gros decât straturile de tip p și n deoarece cea mai mare parte a conversiei fotovoltaice are loc în această regiune.

Atunci când fotonii sunt absorbiți, energia lor excită electronii din banda de valență în banda de conducție, creând perechi electron-holă. Acești purtători de sarcină sunt baza generării de electricitate în celula solară.

Eficiența stratului intrinsec depinde de factori precum grosimea, calitatea materialului și proprietățile optice. Din acest motiv, condițiile de depunere, inclusiv compoziția gazului, presiunea în cameră, puterea de depunere și temperatura substratului, sunt controlate cu atenție în timpul fabricării. Deoarece cea mai mare parte a luminii solare este absorbită aici, stratul intrinsec are o influență majoră asupra eficienței de conversie și performanței dispozitivului.

Strat de Tip N

Strat de tip n formează regiunea finală a semiconductoarelor structurii p-i-n. Deși relativ subțire, joacă un rol esențial în stabilirea câmpului electric intern și colectarea electronilor generați în cadrul stratului intrinsec.

Odată ce perechile electron-holă sunt create, câmpul electric încorporat îndreaptă electronii spre partea de tip n și holi spre partea de tip p. Strat de tip n oferă o cale eficientă pentru colectarea electronilor și transferul acestora spre circuitul extern.

Colaborând cu stratul de tip p, ajută la menținerea separării sarcinilor și reduce pierderile de recombinare, permițând unei proporții mai mari de purtători generați să contribuie la ieșirea electrică.

Generarea și Transportul Purtătorilor de Sarcină

Funcționarea celulelor solare din siliciu amorf depinde de generarea, separarea și colectarea purtătorilor de sarcină. Când lumina solară intră în dispozitiv, fotonii sunt absorbiți în principal în cadrul stratului intrinsec, unde creează perechi electron-holă.

Transportul purtătorilor în siliciul amorf diferă de cel din siliciul cristalin deoarece materialul nu are o rețea cristalină foarte ordonată. Structura atomică dezordonată creează stări și defecte localizate care reduc mobilitatea purtătorilor și cresc probabilitatea de prindere a purtătorilor.

Pentru a compensa aceste limitări, celulele solare din siliciu amorf se bazează în mare măsură pe câmpul electric încorporat creat în stratul intrinsec. De îndată ce sunt generate perechi electron-apă, câmpul electric le separă. Electronii se deplasează către regiunea de tip n, în timp ce golurile se deplasează către regiunea de tip p. Separarea rapidă reduce recombinarea și îmbunătățește eficiența colectării purtătorilor.

Îmbunătățiri suplimentare ale performanței pot fi realizate prin modificarea atentă a stratului intrinsec. O abordare comună implică introducerea unor cantități mici de bor în timpul depunerii. Incorporarea controlată a borului poate schimba nivelul Fermi, îmbunătăți caracteristicile electrice și optimiza câmpul electric intern. Când este implementată corect, această tehnică poate îmbunătăți transportul purtătorilor și contribui la o eficiență de conversie mai mare.

Celule solare din siliciu amorf în tandem

Celulele solare din siliciu amorf cu un singur joncțiune pot utiliza doar o parte din spectrul solar. Fotoni cu energie sub banda de energie trec prin material fără a fi absorbiți, în timp ce fotonii cu energie mult mai mare își pierd o parte din energia excesivă sub formă de căldură. Aceste pierderi limitează eficiența maximă pe care o poate atinge un dispozitiv cu o singură joncțiune.

De ce structurile în tandem îmbunătățesc eficiența

Pentru a depăși aceste limitări, inginerii au dezvoltat structuri de celule solare în tandem sau multi-joncțiune. În loc să se bazeze pe un singur strat absorbant, celulele în tandem stivuiesc mai multe joncțiuni fotovoltaice vertical în cadrul aceluiași dispozitiv. Fiecare joncțiune este proiectată cu o energie diferită a bandelor de energie pentru a absorbi o porțiune specifică din spectrul solar mai eficient.

Când lumina solară pătrunde în dispozitiv, stratul superior absoarbe mai întâi fotonii cu energie mare. Fotonii cu energie mai mică care trec continuă către straturi mai adânci, unde pot fi în continuare absorbiți și transformați în electricitate. Această abordare stratificată permite utilizarea mai eficientă a diferitelor regiuni ale spectrului.

Prin distribuirea luminii solare pe mai multe straturi absorbante, structurile în tandem reduc pierderile asociate cu transmiterea și termalizarea fotonilor. Ca rezultat, o fracție mai mare din energia solară care intră poate fi transformată în output electric.

Avantaje față de celulele cu o singură joncțiune

Principalul avantaj al celulelor solare din siliciu amorf în tandem este eficiența lor teoretică de conversie mai mare comparativ cu designurile cu o singură joncțiune. Deoarece mai multe lungimi de undă ale luminii solare pot fi capturate și utilizate, structurile în tandem pot genera mai multă electricitate din aceeași zonă iluminată.

Designurile în tandem îmbunătățesc, de asemenea, utilizarea spectrală și fac o mai bună utilizare a gamei largi de lungimi de undă prezente în lumina solară naturală. Din acest motiv, arhitecturile multi-joncțiune au devenit una dintre cele mai importante direcții de dezvoltare în tehnologia fotovoltaică a siliciului amorf.

Progresele continue în ingineria materialelor, proiectarea interfețelor și tehnicile de depunere a peliculelor subțiri continuă să îmbunătățească performanța structurilor în tandem. Combinat cu arhitectura p-i-n și mecanisme eficiente de colectare a purtătorilor, aceste designuri formează fundația tehnologică a celulelor solare moderne din siliciu amorf.

Procesul de fabricare a celulelor solare din siliciu amorf

Pregătirea și curățarea substratului

Procesul de fabricare începe cu pregătirea substraturilor de sticlă conductive, care servesc ca fundație a structurii celulei solare. Înainte ca producția să poată continua, sticla trebuie să fie liberă de defecte și contaminanți care ar putea afecta calitatea peliculei subțiri.

Substratul este supus mai întâi unei tratări pe margini pentru a îndepărta colțurile ascuțite, microfisurile și neregularitățile de pe suprafață care pot fi formate în timpul tăierii și manipulării. Acest pas îmbunătățește rezistența mecanică și reduce riscul de ruptură în timpul etapelor ulterioare de procesare.

După pregătirea marginii, sticla este curățată temeinic folosind o combinație de spălare chimică, tratament ultrasonic, clătire cu apă deionizată și proceduri de uscare controlată. După procesarea cu laser, o a doua etapă de curățare este de obicei efectuată pentru a îndepărta particulele microscopice și reziduurile generate în timpul modelării. Menținerea unei suprafețe curate a substratului este esențială, deoarece chiar și contaminanții mici pot afecta aderența peliculei, uniformitatea și performanța dispozitivului.

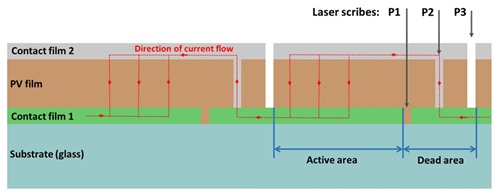

Modelarea cu laser și interconectarea celulelor

Modelarea cu laser joacă un rol central în crearea structurii electrice a modulelor solare din siliciu amorf. În loc să asambleze celule solare individuale, modulele de peliculă subțire sunt formate direct pe un substrat mare și apoi sunt divizate în segmente de celule interconectate printr-o secvență de operațiuni de inscripționare cu laser.

Primul proces de inscripționare cu laser creează regiuni electrice izolate în cadrul acoperirii conductive. Acest lucru stabilește configurația de bază a celulei și previne căile de curent nedorite.

După depozitarea semiconductorilor, un al doilea pas de modelare cu laser îndepărtează porțiuni selectate din straturile de film subțire pentru a crea căi conductive între celulele vecine. Este necesară o aliniere precisă pentru a asigura un flux de curent eficient și a minimiza pierderile electrice.

Un al treilea stadiu de înscriere cu laser completează conexiunea în serie a segmentelor de celule individuale. Aceste conexiuni permit mai multor celule să funcționeze împreună ca un singur modul cu o tensiune de ieșire mai mare. Pe parcursul procesului, se efectuează verificări de izolație și aliniere pentru a verifica izolația electrică și calitatea conexiunii.

Depozitarea filmului subțire și formarea electrozilor

Depozitarea filmului subțire este cea mai critică etapă a procesului de fabricație, deoarece creează structura semiconductorului responsabilă pentru conversia energiei fotovoltaice.

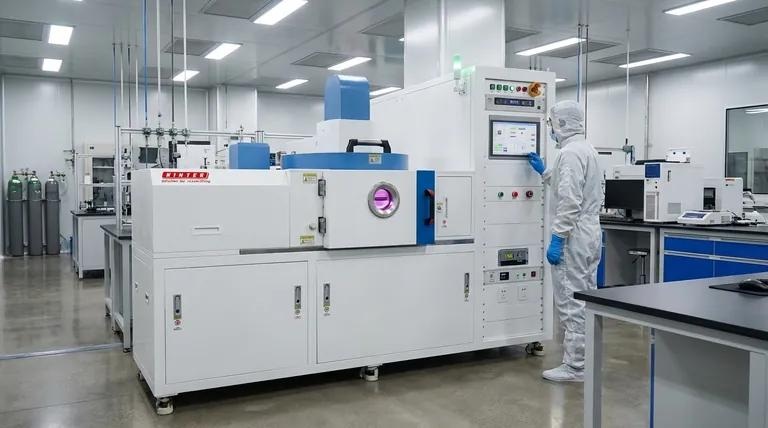

Odată curățit, substratul este încărcat în echipamente de depozitare și încălzit treptat la o temperatură controlată. Încălzirea uniformă este importantă, deoarece variațiile de temperatură pot influența creșterea filmului și caracteristicile electrice.

Straturile semiconductorilor sunt apoi depozitate folosind Depozitarea prin Vapori Chimici Îmbunătățită cu Plasma (PECVD). În interiorul camerei de depozitare, gazele de proces sunt introduse în condiții de vid și activate prin plasma. Stratului de tip p i se depozitează întâi, urmat de stratul de siliciu amorf intrinsec și în final stratul de tip n, formând structura completă p-i-n.

Pe parcursul depozitării, parametrii precum compoziția gazului, rata de flux a gazului, presiunea din cameră, puterea plasmei și temperatura substratului sunt monitorizați continuu. Controlul precis al procesului este necesar pentru a obține o grosime uniformă, o compoziție consistentă și o performanță electrică fiabilă pe întreaga suprafață a substratului.

După depozitul semiconductorilor, se formează un electrod metalic posterior folosind sputtering magnetron. Materialele precum aluminiul sau oxidul de zinc dopat cu aluminiu sunt utilizate frecvent pentru a crea un strat conductor care colectează și transportă eficient curentul electric generat.

Procesare ulterioară și controlul calității

După ce straturile de semiconductor și electrozi au fost formate, se efectuează mai multe etape de procesare ulterioară pentru a îmbunătăți stabilitatea, fiabilitatea și performanța electrică.

Modulul este mai întâi răcit în condiții controlate pentru a preveni stresul termic, crăpările sau delaminarea filmului. Odată răcit, se efectuează izolarea marginii pentru a îndepărta materialele conductive din apropierea perimetrului modulului și a elimina căile de scurgere nedorite ale curentului.

Încălzirea este apoi efectuată pentru a reduce stresul intern, a îmbunătăți stabilitatea filmului și a optimiza proprietățile electrice ale straturilor semiconductorilor. Acest tratament termic poate îmbunătăți, de asemenea, calitatea interfeței și reduce anumite defecte ale materialului.

Urmează testarea electrică cuprinzătoare. Parametrii cheie de performanță, cum ar fi tensiunea în circuit deschis, curentul în scurtcircuit, puterea maximă de ieșire, factorul de umplere și eficiența de conversie, sunt măsurați. Modulele sunt de asemenea inspectate pentru defecte electrice, curenți de scurgere și comportament neuniform.

Proceduri finale de optimizare pot fi aplicate pentru a îmbunătăți calitatea contactului și a corecta imperfecțiunile minore de fabricație înainte ca modulele finalizate să fie aprobate pentru ambalare și expediere.

Avantaje de fabricație și provocări în producție

Unul dintre principalele avantaje ale fabricației celulelor solare din siliciu amorf este capacitatea sa de a elimina multe dintre pașii complecși asociați cu producția de plăci din siliciu cristalin. Deoarece straturile semiconductorilor sunt depozitate direct pe substraturi, procese precum creșterea cristalelor, tăierea plăcilor și prelucrarea extinsă a materialelor sunt în mare parte evitate.

Această abordare de fabricație reduce consumul de material, sprijină producția pe suprafețe mari și permite utilizarea substraturilor ușoare, flexibile și chiar parțial transparente. Drept urmare, tehnologia siliciului amorf poate fi adesea fabricată la un cost mai mic decât tehnologiile fotovoltaice convenționale bazate pe plăci.

În ciuda acestor avantaje, rămân mai multe provocări de producție. Calitatea straturilor semiconductorilor depinde foarte mult de controlul precis al condițiilor de depozitare, inclusiv temperatura, presiunea, caracteristicile plasmei și compoziția gazului. Chiar și mici variații ale procesului pot afecta uniformitatea filmului și performanța electrică.

Menținerea unor proprietăți consistente ale filmului subțire pe suprafețe mari de substrat este deosebit de provocatoare în producția la scară comercială. Deși dispozitivele la scară de laborator au atins eficiențe de conversie apropiate de 15%, modulele comerciale de mari dimensiuni funcționează de obicei la eficiențe mai scăzute, deoarece atingerea unei uniformități perfecte pe întreaga suprafață a unui panou este mai dificilă.

Cu toate acestea, tehnologia siliciului amorf continuă să ofere avantaje valoroase, inclusiv costuri de fabricație reduse, scalabilitate pe suprafețe mari, construcție ușoară, flexibilitate mecanică și performanță puternică în condiții de lumină difuză și de lumină slabă. Aceste caracteristici continuă să susțină utilizarea sa în fotovoltaicele integrate în clădiri, sistemele de energie portabile, produsele solare speciale și alte aplicații fotovoltaice cu film subțire.

Fotodegradarea și Defectele Materialelor

Efectul Staebler-Wronski

Una dintre cele mai semnificative limitări ale celulelor solare din siliciu amorf este degradarea indusă de lumină, cunoscută în mod obișnuit sub numele de efectul Staebler-Wronski. Cu toate că siliciul amorf oferă avantaje, cum ar fi costuri de fabricație reduse, consum material scăzut și performanță bună în condiții de lumină slabă, proprietățile sale electrice se degradă treptat în timpul expunerii prelungite la lumina soarelui.

Această degradare nu apare imediat după instalare. În schimb, se dezvoltă progresiv pe măsură ce celula solară funcționează sub iluminare continuă. În stadiile incipiente ale funcționării, modulul oferă, de obicei, cea mai înaltă performanță. Pe parcursul timpului, apar schimbări structurale în cadrul stratului de absorbție din siliciu amorf, provocând o reducere treptată a eficienței de conversie și a producției electrice.

Efectul Staebler-Wronski este unul dintre factorii principali care limitează performanța pe termen lung a celulelor solare din siliciu amorf hidrogenat și a fost un obiectiv major al cercetărilor fotovoltaice timp de decenii.

Cum se formează defectele în siliciul amorf hidrogenat

Cele mai multe celule solare din siliciu amorf sunt fabricate folosind siliciu amorf hidrogenat (a-Si). În timpul depozitării, atomii de hidrogen sunt încorporați intenționat în material pentru că ajută la neutralizarea defectelor structurale create de aranjamentele atomice dezordonate ale siliciului amorf.

Într-o celulă solară fabricată recent, mulți atomi de hidrogen formează legături stabile Si-H cu atomii de siliciu. Aceste legături reduc numărul de defecte electrice active și îmbunătățesc calitatea electronică a materialului.

Totuși, expunerea prelungită la lumina soarelui și stresul electric pot destabiliza treptat unele dintre aceste legături. Pe măsură ce legăturile Si-H se rup, apar legături suspendate în rețeaua de siliciu amorf. Aceste legături suspendate acționează ca locuri de defecte electronice care introduc stări energetice suplimentare în semiconductor.

Pe măsură ce degradarea progresează, unii atomi de hidrogen devin mobili și migrează prin material. În anumite condiții, hidrogenul se poate acumula în regiuni localizate și forma grupuri microscopice sau bule. Deși extrem de mici, aceste schimbări structurale afectează și mai mult rețeaua semiconductorului și contribuie la formarea de defecte suplimentare.

Efectele combinate ale formării legăturilor suspendate, migrarea hidrogenului și dezordinea structurală cresc treptat densitatea defectelor în cadrul stratului de absorbție, reducând calitatea electronică generală a materialului.

Impactul asupra Performanței Celulelor Solare

Creșterea densității defectelor afectează direct transportul purtătorilor de sarcină și performanța fotovoltaică.

Atunci când lumina solară este absorbită în cadrul stratului de siliciu amorf, perechile electron-hole sunt generate și trebuie să călătorească prin semiconductor înainte de a fi colectate de electrozi. Într-un material cu relativ puține defecte, o proporție mare dintre acești purtători pot fi colectați cu succes și transformați în putere electrică utilă.

Pe măsură ce mai multe legături suspendate și locuri de defecte se acumulează, se introduc centre suplimentare de captare și recombinare a purtătorilor. Electronii și golurile devin mai susceptibili să se recombine înainte de a ajunge la electrozii de colectare, reducând numărul de purtători de sarcină disponibili pentru generarea electricității.

Drept urmare, mai mulți parametri cheie de performanță scad treptat:

• Curentul de scurtcircuit (Isc)

• Factorul de umplere (FF)

• Eficiența de conversie

• Producția totală de putere

Pe lângă fotodegradare, siliciul amorf se confruntă și cu o limitare spectrală legată de banda sa de energie optică relativ largă de aproximativ 1,7 eV. Deși această bandă de energie contribuie la o absorție puternică a luminii vizibile și la o performanță bună în condiții de lumină slabă, ea împiedică utilizarea eficientă a multor fotoni roșii și infraroșii de energie mai mică. Prin urmare, o parte din spectrul solar disponibil nu poate fi transformată în electricitate, limitând eficiența maximă a dispozitivelor cu joncțiuni unice.

Strategii de Mitigare

Deși fotodegradarea nu poate fi eliminată complet, au fost dezvoltate mai multe abordări pentru a reduce impactul acesteia și a îmbunătăți performanța pe termen lung.

Structuri Tandem

Una dintre cele mai eficiente strategii este utilizarea designurilor de celule solare tandem sau multi-junction. În loc să se bazeze pe un singur strat absorbant, mai multe joncțiuni p-i-n sunt stivuite vertical, fiecare strat fiind optimizat pentru a absorbi o porțiune diferită a spectrului solar.

Atunci când lumina solară pătrunde în dispozitiv, fotonii cu energie mai mare sunt absorbiți în straturile superioare, în timp ce fotonii cu lungimi de undă mai mari continuă în straturi mai adânci, unde pot continua să contribuie la generarea de electricitate. Această abordare îmbunătățește utilizarea spectrală, crește eficiența conversiei și compensează parțial limitările asociate cu banda largă a siliciului amorf.

Deoarece structurile tandem generează mai multă energie din aceeași zonă iluminată, au devenit una dintre cele mai importante strategii de design în tehnologia modernă a fotovoltaicelor din siliciu amorf.

Recuperarea prin recoacere

O caracteristică unică a siliciului amorf hidrogenat este că o porțiune semnificativă a fotodegradării poate fi inversată prin recoacere.

În timpul recoacerii, celula solară este încălzită în condiții controlate, de obicei între aproximativ 130°C și 175°C. Temperatura crescută crește mobilitatea atomică și permite unor legături Si-H rupte să se refacă.

Pe măsură ce densitatea legăturilor dangling scade, calitatea electrică a semiconductorului se îmbunătățește. Transportul purtătorilor de sarcină devine mai eficient, pierderile de recombinare sunt reduse și o parte din performanța fotovoltaică inițială poate fi restabilită.

În funcție de severitatea degradării și de condițiile de recoacere utilizate, o porțiune substanțială din eficiența inițială poate să recupereze. Această abilitate de a inversa parțial degradarea indusă de lumină diferențiază siliciul amorf de multe alte materiale fotovoltaice și oferă o cale importantă pentru menținerea performanței pe termen lung a dispozitivelor.

Factori de Performanță și Provocări

Factori Cheie care Afectează Eficiența

Performanța unei celule solare din siliciu amorf este puternic influențată de structura atomică dezordonată a materialului. Comparativ cu siliciul cristalin, purtătorii de sarcină se confruntă cu mai multe stări și defecte localizate, făcând transportul și colectarea purtătorilor mai dificile. Ca urmare, atingerea unei eficiențe ridicate necesită optimizarea atentă a mai multor parametri de material, optici, electrice și structurali.

Film Conductiv Transparent

Filmul conductiv transparent servește atât ca fereastră de transmitere a luminii, cât și ca strat de colectare a curentului. Transparenta optică ridicată permite mai multă lumină solară să ajungă la stratul absorbant, în timp ce rezistența electrică scăzută minimizează pierderile de putere în timpul transportului curentului.

Conductivitatea Stratului de Fereastră

Conductivitatea stratului de fereastră afectează cât de eficient se mișcă purtătorii fotogenați spre electrozi. Conductivitatea slabă crește rezistența în serie și reduce performanța electrică generală.

Banda de Gap a Stratului de Fereastră

Un strat de fereastră cu bandă largă permite mai multă lumină solară să treacă spre regiunea absorbantă fără a fi absorbită prematur. Selectarea corespunzătoare a benzii de gap ajută la maximizarea utilizării luminii în timp ce menține caracteristicile electrice favorabile.

Concentrația de Doping

Nivelurile de doping trebuie să fie atent controlate în timpul fabricării. Dopingul insuficient poate slăbi câmpul electric intern, în timp ce un doping excesiv poate introduce defecte și crește recombinarea purtătorilor.

Transmitanța Luminii

Cantitatea de lumină solară care ajunge la stratul absorbant intrinsec influențează direct generarea curentului. Toate straturile superioare, inclusiv stratificările conductive și straturile de fereastră, trebuie concepute pentru a minimiza pierderile optice și a maximiza transmiterea luminii.

Alinierea Benzilor de Energie

Transportul eficient al sarcinilor depinde de alinierea corespunzătoare a nivelurilor de energie între straturile adiacente. Benzile de energie bine potrivite permit purtătorilor să se miște lin peste interfețe, în timp ce o aliniere slabă poate crea bariere care cresc pierderile prin recombinare.

Defecte de Interfață

Defectele de la interfețele straturilor acționează ca centre de recombinare unde electronii și golurile sunt pierduți înainte de a contribui la ieșirea electrică. Reducerea densității defectelor de interfață este, așadar, esențială pentru îmbunătățirea duratei de viață a purtătorilor și a eficienței dispozitivului.

Grosimea Stratului

Grosimea fiecărui strat funcțional influențează atât absorbția optică, cât și transportul purtătorilor. Stratului intrinsec este deosebit de important pentru că trebuie să fie suficient de gros pentru a absorbi suficientă lumină solară, păstrându-se în același timp suficient de subțire pentru a permite colectarea eficientă a sarcinii.

Arhitectura Celulei

Designul general al dispozitivului afectează, de asemenea, performanța. Aranjamentul straturilor, căile de colectare a curentului, gestionarea optică și interconexiunile electrice contribuie toate la eficiența finală a conversiei. Chiar și materialele de înaltă calitate pot avea performanțe sub așteptări dacă arhitectura celulei nu este optimizată corespunzător.

Limitările Performanței de Curent

În ciuda avantajelor sale, tehnologia siliciului amorf continuă să se confrunte cu mai multe limitări importante.

Limitări ale Eficienței de Conversie

Structura atomică dezordonată a siliciului amorf reduce mobilitatea portatorilor și crește pierderile prin recombinare comparativ cu siliciul cristalin. În plus, banda de energie relativ largă limitează utilizarea porțiunilor de energie mai mică din spectrul solar. Acești factori restricționează eficiența maximă realizabilă de celulele solare din siliciu amorf cu un singur joncțiune.

Deși îmbunătățiri continue au crescut performanța de-a lungul anilor, eficiența de conversie rămâne, în general, mai mică decât cea a multor tehnologii fotovoltaice din siliciu cristalin și filme subțiri avansate.

Degradarea Indusă de Lumină

O altă provocare majoră este efectul Staebler-Wronski, o formă de degradare indusă de lumină care apare în timpul expunerii prelungite la lumina solară. De-a lungul timpului, defecte suplimentare se formează în stratul de siliciu amorf hidrogenat, reducând eficiența colectării portatorilor și provocând scăderi treptate ale curentului de ieșire, factorului de umplere și eficienței generale de conversie.

Limitările eficienței și stabilitatea pe termen lung rămân principalele obstacole în calea unei adoptări mai largi.

Tehnologii Emergente și Direcții de Cercetare

Cercetătorii continuă să dezvolte noi materiale, structuri de dispozitive și metode de fabricație pentru a îmbunătăți atât eficiența, cât și stabilitatea.

Designuri Tandem și Multi-Joncțiune

Celulele solare tandem combină straturi multiple de absorbție cu benzi de energie diferite pentru a captura o porțiune mai mare a spectrului solar. Prin reducerea pierderilor spectrale și îmbunătățirea utilizării luminii, structurile multi-joncțiune pot atinge eficiențe semnificativ mai mari decât dispozitivele convenționale cu o singură joncțiune.

Materiale Avansate Conductive și Transparete

Noi materiale conductive transparente sunt dezvoltate pentru a oferi o rezistență electrică mai mică, o transparență mai mare și capacități îmbunătățite de gestionare a luminii. Aceste îmbunătățiri ajută la creșterea atât a transmisiei optice, cât și a conductivității electrice.

Noi Materiale pentru Stratul de Fereastră

Cercetarea se concentrează pe materiale avansate pentru stratul de fereastră care oferă proprietăți optice și electrice îmbunătățite. Exemple includ:

• Silicon amorf carbon (a-SiC)

• Silicon amorf oxigen (a-SiO)

• Silicon microcristalin (μc-Si)

• Silicon microcristalin carbon (μc-SiC)

Aceste materiale suportă o mai bună inginerie a benzii de energie, o calitate îmbunătățită a interfeței și o performanță îmbunătățită a dispozitivelor.

Tehnici Avansate PECVD

Deoarece calitatea filmului depinde puternic de procesul de depunere, cercetătorii continuă să rafineze tehnologiile PECVD. Abordările avansate includ:

• RF-PECVD (PECVD cu Frecvență Radio)

• PECVD în Ultra-Vacuum

• VHF-PECVD (PECVD cu Frecvență Foarte Înaltă)

• PECVD cu Microunde

Aceste metode oferă un control mai mare asupra creșterii filmului, îmbunătățesc uniformitatea și reduc formarea defectelor.

Inginerie a Interfeței și Passivare cu Hidrogen

Reducerea recombinării la interfață rămâne una dintre cele mai eficiente metode pentru îmbunătățirea performanței celulelor solare. Straturi tampon avansate, tratamente de suprafață și tehnici de passivare cu hidrogen sunt dezvoltate pentru a neutraliza defectele, a îmbunătăți transportul portatorilor și a spori stabilitatea pe termen lung.

Perspective de Viitor

Deși provocările legate de eficiența de conversie și fotodegradare rămân, siliciul amorf continuă să ofere mai multe avantaje, inclusiv un consum mic de materiale, costuri de fabricație relativ scăzute, construcție ușoară, capacitate de depunere pe suprafețe mari și performanță puternică în condiții de lumină scăzută.

Se așteaptă ca progresele viitoare să vină din dezvoltarea combinată a arhitecturilor tandem, materialelor avansate, ingineriei interfeței îmbunătățite, strategiilor de control al defectelor și tehnologiilor de depunere de generație următoare. Pe măsură ce aceste inovații se maturizează, atât eficiența, cât și stabilitatea pe termen lung a celulelor solare din siliciu amorf sunt susceptibile să se îmbunătățească și mai mult.

Din aceste motive, se așteaptă ca siliciul amorf să rămână o tehnologie importantă fotovoltaică din filme subțiri, în special în aplicațiile în care flexibilitatea, construcția ușoară, integrarea pe suprafețe mari și fabricarea rentabilă sunt cerințe cheie.

Concluzie

Celulele solare din siliciu amorf rămân valoroase pentru că combină utilizarea redusă a materialului, producția flexibilă și o bună performanță în condiții de lumină scăzută. Limitele lor principale sunt eficiența de conversie mai mică și degradarea indusă de lumină, în special din efectul Staebler-Wronski. Îmbunătățirile în structuri tandem, filme conductive transparente, procese PECVD, controlul interfeței și passivare cu hidrogen continuă să întărească rolul lor în tehnologia solară din filme subțiri.

Întrebări Frecvente [FAQ]

1. De ce celulele solare din siliciu amorf rămân relevante, în ciuda eficienței mai scăzute decât celulele din siliciu cristalin?

Celulele solare din siliciu amorf continuă să fie utilizate deoarece avantajele lor se extind dincolo de eficiența de conversie. Acestea necesită un material de siliciu semnificativ mai puțin, sprijină fabricația pe suprafețe mari, pot fi depozitate pe substraturi flexibile și funcționează bine în condiții de lumină scăzută și lumină difuză. Pentru aplicații precum dispozitivele interioare, fotovoltaicele integrate în clădiri, modulele ușoare și electronica portabilă, aceste beneficii pot depăși limitările eficienței de vârf mai scăzute.

2. De ce este stratul intrinsec considerat cea mai importantă parte a unei celule solare din siliciu amorf p-i-n?

Stratul intrinsec servește ca regiune principală de absorbție a luminii unde cele mai multe perechi electron-găuri sunt generate. Deoarece straturile de tip p și n sunt relativ subțiri, majoritatea conversiei fotovoltaice are loc în regiunea intrinsecă. Grosimea sa, calitatea materialului și densitatea defectelor influențează direct absorbția luminii, generarea purtătorilor și eficiența colectării sarcinii. Orice îmbunătățire a stratului intrinsec are de obicei un impact semnificativ asupra performanței generale a celulei.

3. Cum depășesc celulele solare din siliciu amorf tandem limitările designurilor cu joncțiune unică?

Celulele cu joncțiune unică pot utiliza eficient doar o porțiune limitată a spectrului solar. Structurile tandem abordează această limitare prin suprapunerea mai multor straturi fotovoltaice cu energii de band-gap diferite. Fiecare strat absoarbe un interval specific de lungimi de undă, permițând o cantitate mai mare de lumină solară să fie convertită în electricitate. Această abordare îmbunătățește utilizarea spectrală, reduce pierderile de energie și crește eficiența generală de conversie comparativ cu celulele solare din siliciu amorf cu joncțiune unică convenționale.

4. De ce este efectul Staebler-Wronski considerat una dintre cele mai mari provocări în tehnologia siliciului amorf?

Efectul Staebler-Wronski cauzează o degradare treptată a performanței atunci când celulele din siliciu amorf sunt expuse la lumina soarelui timp îndelungat. Iluminarea continuă poate rupe legăturile siliciu-hidrogen din material, creând locuri suplimentare de defecte care captează purtătorii de sarcină și cresc pierderile prin recombinare. Pe măsură ce densitatea defectelor crește, parametrii de performanță importanți, cum ar fi curentul de scurtcircuit, factorul de umplere și eficiența de conversie, scad, limitând producția de energie pe termen lung.

5. De ce este controlul precis al procesului de depunere PECVD critic pentru fabricarea celulelor solare din siliciu amorf de înaltă calitate?

Proprietățile electrice și optice ale filmelor de siliciu amorf depind foarte mult de condițiile de depunere. Parametrii precum compoziția gazului, presiunea din cameră, temperatura substratului, puterea plasmei și ratele de curgere a gazului influențează grosimea filmului, uniformitatea, densitatea defectelor și caracteristicile de transport ale purtătorilor. Chiar și variații mici pot afecta performanța și consistența modulelor. Prin urmare, menținerea unui control strict al procesului este esențială pentru producerea celulelor solare fiabile cu caracteristici electrice stabile în numeroase volume de fabricație.
