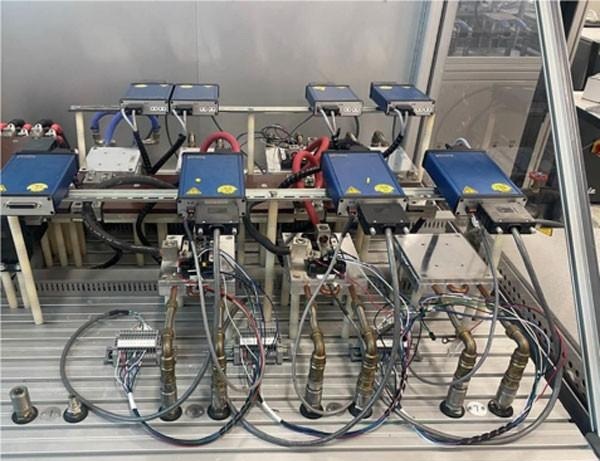

Răcire criogenică pentru dispozitive SiC și GaN: performanță, beneficii și provocări

Răcirea criogenică este utilizată pentru a îmbunătăți performanța, eficiența și densitatea de putere a dispozitivelor cu bandă largă, cum ar fi MOSFET-urile SiC și HEMT-urile GaN.În medii cu temperatură scăzută, comportamentul dispozitivului se modifică, afectând rezistența la starea de funcționare, tensiunea de întrerupere, pierderile de comutare și fiabilitatea.Acest articol explică modul în care dispozitivele SiC, GaN și siliciu funcționează în condiții criogenice, modul în care răcirea criogenică acceptă convertoarele SiC la scară MW și ce provocări de proiectare afectează ambalarea, filtrarea EMI, controlul termic și siguranța.

Catalog

Dispozitive SiC și strategii de răcire criogenică

Comportamentul dispozitivului în condiții criogenice

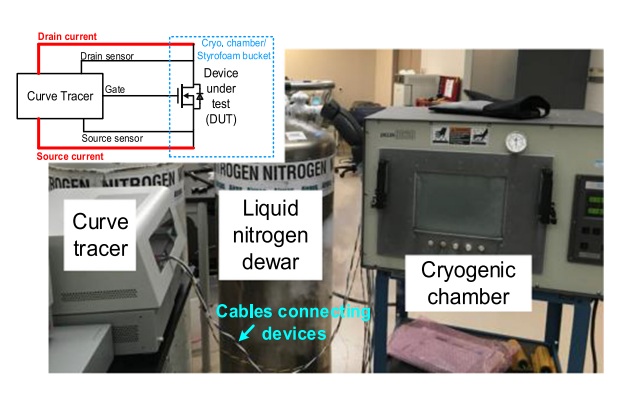

Explorarea modului în care dispozitivele de alimentare funcționează în condiții extreme de temperatură scăzută necesită o setare criogenică riguros controlată.Este folosită o cameră de temperatură criogenică dedicată, care folosește azotul lichid pentru a atinge intervale de temperatură care cuprind niveluri ambientale până la 93 K. Astfel de camere sunt izolate complet, atât intern, cât și extern, pentru a susține niveluri stabile de temperatură în timp ce suprimă influențele externe.Instrumente de precizie, cum ar fi trasorul de curbe B1505A echipat cu conexiuni Kelvin, sunt implementate pentru a asigura caracterizarea precisă a dispozitivelor testate (DUT).Conexiuni Kelvin care combate distorsiunile semnalului și erorile care apar din rezistența cablului sau inductanța parazită în timpul măsurătorilor, promovând astfel o fidelitate mai mare a datelor capturate.

Fiecare detaliu din mediul de testare reflectă experiența acumulată, unde factori precum integritatea cablului sau interferența externă pot modela în mod substanțial rezultatele măsurătorilor.Sunt necesare setări de testare puternice în munca de înaltă precizie, deoarece erorile mici pot ascunde detalii importante în performanța dispozitivului, în special la temperaturi scăzute.

Performanța dispozitivelor SiC, GaN și Si în medii criogenice

Răspunsurile termice variate ale MOSFET-urilor de siliciu, ale MOSFET-urilor cu carbură de siliciu (SiC) și ale HEMT-urilor cu nitrură de galiu (GaN) dezvăluie proprietăți distincte ale materialelor în condiții criogenice, oferind perspective comparative importante pentru aplicațiile avansate de inginerie.

Caracteristicile MOSFET-urilor cu siliciu (Si).

• Efect inițial: Rezistență redusă la starea datorită mobilității îmbunătățite a purtătorului la temperaturi criogenice.

• Înghețarea transportatorului: Sub aproximativ 100 K, purtătorii de sarcină își pierd mobilitatea din cauza excitației termice reduse, crescând semnificativ rezistența.

• BReducerea tensiunii de readucere: Se observă o scădere a tensiunii de avarie pe măsură ce temperatura scade, compromițând fiabilitatea la tensiune înaltă.

• Implicații: Limitările dependente de temperatură arată provocări intrinseci în utilizarea siliciului pentru aplicații care necesită rezistență extremă a mediului.

Progrese în HEMT cu nitrură de galiu (GaN).

• Reducerea rezistenței: Scăderi consistente ale rezistenței la starea de funcționare, cu niveluri scăzând de peste cinci ori în comparație cu temperatura camerei.

• Stabilitatea tensiunii de avarie: Menține valori constante în diverse game criogenice, consolidând fiabilitatea.

• Caracteristicile materialului: Legatura covalentă puternică și banda interzisă larg minimizează în mod inerent agitația termică, contribuind la performanțe superioare.

• Potenţial de inginerie: Pentru proiectele care acordă prioritate densității și eficienței puterii, GaN reprezintă o alegere de material viabilă și inovatoare pentru utilizare criogenică.

Caracteristici unice de performanță ale MOSFET-urilor cu carbură de siliciu (SiC).

• Dinamica rezistenței: Rezistența în stare crește în condiții criogenice, potențial din cauza imperfecțiunilor structurilor cristaline sau proprietăților materialelor care inhibă mobilitatea electronilor.

• Robustitatea tensiunii de avarie: Tensiunile de defectare fiabile sunt menținute la diferite temperaturi criogenice, aliniindu-se cu performanța GaN.

• Potențial de aplicare: Demonstrează potențialul în domenii specializate, cum ar fi explorarea spațiului și sistemele supraconductoare, în care stabilitatea de înaltă tensiune la temperaturi foarte scăzute este esențială.

Analizând performanța termică a acestor materiale sugerează că GaN HEMT oferă o combinație optimă de rezistență redusă la starea de funcționare și tensiune de defalcare consistentă, depășind MOSFET-urile de siliciu și SiC în medii criogenice.Această tendință sugerează o schimbare mai largă a industriei către prioritizarea GaN pentru aplicații de ultimă generație.

Selectarea materialelor pentru medii reci necesită o abordare echilibrată care să ia în considerare limitele dispozitivului, controlul termic, fiabilitatea și costul.Colaborarea dintre știința materialelor și ingineria electrică sprijină îmbunătățirea metodelor de creștere și a ambalajului, ajutând dispozitivele să funcționeze mai bine la temperaturi scăzute.

Implementarea convertizorului SiC de mare putere cu răcire criogenică

Aplicații de răcire criogenică pentru convertoare MW SiC

Răcirea criogenică este din ce în ce mai utilizată în convertoarele bazate pe SiC la scară megawați (MW) pentru a obține performanțe superioare ale sistemului, în special în tehnologiile avansate de propulsie electrică, cum ar fi cele găsite în aeronavele electrice.Aceste convertoare funcționează pe o magistrală de ±500 V DC și generează ieșiri trifazate de înaltă frecvență de până la 3 kHz.Controlând cu atenție temperaturile ambientale și scăzând temperaturile joncțiunilor dispozitivelor SiC în timpul funcționării cu putere mare, sistemele criogenice facilitează reducerea energiei, susținând în același timp componentele, deoarece susțin sarcini de lucru ridicate fără a compromite fiabilitatea.

În plus, răcirea criogenică are un impact asupra sistemelor periferice, cum ar fi barele colectoare și inductoarele, prin îmbunătățirea performanței termice și electrice.Pierderile mai mici de rezistență și miez datorate temperaturilor de funcționare scăzute duc la toleranțe termice mai strânse, care abordează indirect stresul materialului și reduc ritmul de îmbătrânire a elementelor inductive.Datorită acestor beneficii, eficiența operațională pe termen lung este asigurată chiar și în condiții de solicitare electrică și termică grea.

Proiectele îmbunătățite pentru convertoarele criogenice aeronautice au dezvăluit alte avantaje, inclusiv greutatea redusă și volumul redus al sistemului.Aceste ajustări se aliniază perfect cu obiectivele din industrie pentru a optimiza capacitățile de sarcină utilă și pentru a crește eficiența zborului.

Considerații despre dispozitiv pentru nivelurile de putere MW

Modulele de putere SiC sunt din ce în ce mai preferate în scenariile de densitate de putere MW datorită rezistenței materialelor și capabilităților avansate de producție în comparație cu alte tehnologii, cum ar fi MOSFET-urile Si și HEMT-urile GaN.Cu toate acestea, funcția optimă necesită aderarea precisă la constrângerile criogenice, în special menținerea temperaturilor de funcționare în jurul valorii de 257 K și evitarea condițiilor sub 225 K. S-a demonstrat în mod concludent că intervalele de temperatură mai scăzute induc degradarea încapsulării gelului de silicon, un fenomen identificat prin analize extinse de defecțiuni și studii accelerate ale tensiunii materialelor.

Convertorul de putere folosește o topologie activă cu trei niveluri cu fixare în punct neutru (3L-ANPC).Două invertoare intercalate de 500 kW cu inductori cuplati sunt aranjate pentru a furniza o ieșire combinată de 1 MW.

Pierderi reduse prin comutare și prin conducție: Configurația de intercalare reduce pierderile dispozitivului, gestionând în același timp ondulația curentului și a tensiunii pentru o calitate stabilă a ieșirii.

Optimizarea filtrului EMI: Reducerea zgomotului se realizează prin rafinarea filtrelor de interferență electromagnetică (EMI), ghidate de prototipuri iterative și modelare de conformitate pentru a îndeplini standardele riguroase ale aviației DO-160.

Caracteristicile statice și dinamice ale sistemelor de mare putere beneficiază de tehnici de modulare adaptate.O abordare promițătoare este modularea adaptivă: modificarea dinamică a frecvențelor de comutare pe baza nivelurilor de sarcină pentru a reduce uzura componentelor și a îmbunătăți durabilitatea câmpului.

Proiectarea infrastructurii de răcire

Configurațiile de răcire criogenică din modulele MW SiC desfășoară în mod obișnuit azot gazos răcit datorită profilului său consistent de răcire și capacității de a evita anomaliile de temperatură localizate, o problemă asociată cu răcirea directă cu azot lichid.Proiectele sistematice folosesc metode criogenice de schimb de căldură, cum ar fi azotul gazos care curge prin serpentine plasate în azot lichid.

Caracteristicile includ:

• Personalizarea adâncimii de imersie a bateriei și ajustările dinamice ale debitului de gaz, permițând controlul personalizat asupra condițiilor termice ale plăcilor reci care găzduiesc module de putere SiC, asigurând o distribuție uniformă și atenuând riscurile de supraîncălzire sau subrăcire.

• Încorporarea simulărilor dinamice termice în timpul fazelor de proiectare: modelele cu elemente finite prezic modelele de temperatură și neregularitățile de curgere pe căile criogenice planificate în convertoare, simplificând analiza și asigurând perfecționări practice pentru eficiența operațională.

• Îmbunătățiri ale fiabilității folosind căi de răcire tolerante la erori: O abordare susținută de redundanță asigură un control constant al temperaturii în scenariile de defecțiune, ideal în aplicațiile aerospațiale în care fiabilitatea sistemului este importantă.

Cercetările în curs se extind asupra strategiilor hibride de răcire criogenică care combină sisteme pe bază de gaz cu materiale cu schimbare de fază, integrând aceste evoluții în sistemele viitoare concepute pentru a crește densitatea energiei și a gestiona perioadele de răcire în mod autonom.Aceste sisteme de transformare subliniază rolul indispensabil al răcirii criogenice în avansarea convertoarelor SiC la nivel de MW, unind inovațiile tehnologice cu practicile de implementare scalabile.

Provocări în răcirea criogenică pentru dispozitive SiC și GaN

Răcirea criogenică se află în fruntea îmbunătățirii performanței dispozitivelor cu bandă largă (WBG) precum tranzistoarele SiC și GaN.La temperaturi de funcționare extrem de scăzute, se observă îmbunătățiri ale conductivității electrice, eficienței termice și fiabilității, deschizând calea către performanțe superioare.În plus, aceste temperaturi scăzute permit conductoare ușoare cu densitate mare de putere, făcând convertoarele de putere răcite criogenic deosebit de atractive pentru industrii precum aerospațial, auto și centrele de date.Cu toate acestea, tranziția de la succesele experimentale la implementarea pe scară largă introduce provocări tehnice și logistice, subliniind natura în curs de dezvoltare a acestei tehnologii în aplicațiile practice.

Provocări în ambalarea pentru răcirea criogenică

Abordarea paraziților electromagnetici și a uniformității curentului

Dezvoltarea pachetelor compatibile cu criogenic necesită depășirea paraziților electromagnetici și asigurarea unei distribuții uniforme a curentului pe dispozitivele WBG de mare putere.GaN HEMT și alte componente similare, datorită densităților de putere mai mari și vitezei de comutare mai mari, fac această sarcină din ce în ce mai complicată.Soluțiile practice de ambalare trebuie să depășească proiectele teoretice și să folosească testele iterative în medii criogenice, deoarece aplicațiile practice descoperă adesea probleme latente de performanță.Instrumentele sofisticate de simulare, deși sunt neprețuite, trebuie completate cu o evaluare practică pentru a realiza proiecte robuste care se aliniază cu realitățile operaționale.

Selectarea materialului: Gel siliconic vs. Encapsulanti pe baza de epoxi

Performanța mecanică a încapsulanților în condiții criogenice este un aspect esențial.Gelurile de silicon, care excelează la temperaturi standard de funcționare, se degradează în flexibilitate la frig extrem, riscând integritatea dispozitivului.În schimb, încapsulanții pe bază de epoxi, deși sunt fragili în medii criogenice, oferă un grad de soliditate structurală.Echilibrul izbitor prin compoziții hibride, cum ar fi amestecarea polimerilor moi cu materiale ranforsate, deschide noi căi pentru durabilitate.Unele încercări au renunțat cu totul la încapsulare pentru a menține o rezistență termică mai scăzută, dar acest lucru creează compromisuri în izolație și durabilitate, provocându-le fezabilitatea pentru majoritatea aplicațiilor.

Atenuarea nepotrivirii expansiunii termice

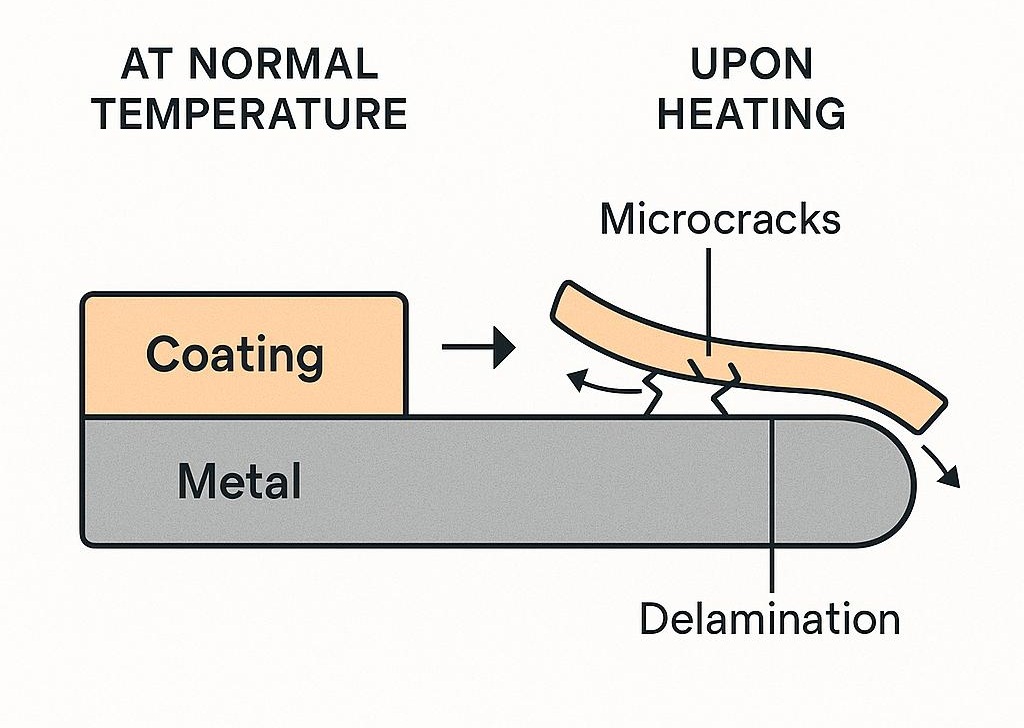

Nepotrivirea expansiunii termice între componentele cu coeficienți variați rămâne o problemă majoră în sistemele criogenice.Acest fenomen duce la tensiuni interne, fisuri sau chiar delaminare sub ciclul termic.Soluțiile se concentrează pe adezivi și interconexiuni concepute pentru flexibilitate compensatorie.Iterațiile de proiectare, bazate pe date experimentale, au introdus structuri de disipare a stresului pentru a compensa degradarea în timpul utilizării prelungite.Deși s-au făcut progrese în cazuri izolate, o metodologie unificată și scalabilă pentru a contracara aceste nepotriviri rămâne evazivă, subliniind dezvoltarea intensivă încă în așteptare în acest domeniu.

Design de filtru EMI pentru sistemele de răcire criogenică

Răcirea criogenică deblochează potențialul pentru frecvențe de comutare mai mari, permițând designuri compacte de filtre EMI și miniaturizarea avansată a sistemului pentru aplicații restrânse, cum ar fi explorarea spațiului.Cu toate acestea, acest lucru vine cu prețul zgomotului EMI crescut la frecvențe ridicate.Acest lucru introduce complexități de cuplare care provoacă arhitecturile convenționale de filtrare.

Mediile criogenice favorizează pierderi de rezistență reduse în înfășurările inductoare, dar materialele miezului magnetic, esențiale pentru filtrarea EMI, au adesea performanțe reduse din cauza permeabilității scăzute a miezului în aceste condiții.Proiectele de carcasă care țin cont de proprietățile termice și concentrarea eforturilor pe compensarea activă a acestor pierderi prin materiale îmbunătățite sau mecanisme de feedback s-au arătat promițătoare.Designurile de filtre sunt îmbunătățite în timp pentru a echilibra eficiența și reducerea zgomotului, susținând o utilizare mai largă.

Constrângeri operaționale și de siguranță ale sistemelor de răcire criogenică

Managementul azotului lichid și complexitatea sistemului

Utilizarea azotului lichid ca mediu de răcire complică proiectarea sistemului datorită proprietăților sale fizice.Densitatea sa necesită o izolare sigură pentru a preveni acumularea de presiune, în timp ce temperaturile extrem de scăzute pot duce la înghețarea vaporilor, riscând scurtcircuite induse de condens.Controlul vaporilor și metode de etanșare îmbunătățite sunt adăugate în timpul testării.Ajustările repetate reduc riscul și mențin fiabilitatea sistemului combinând designul și protecția practică.

Masuri de izolare termica si siguranta

Strategiile eficiente de izolare sunt esențiale pentru menținerea viabilității operaționale în sistemele de răcire criogenică, protejând în același timp personalul și echipamentul.Expunerea accidentală la azot lichid prezintă riscuri semnificative care necesită bariere termice proiectate și configurații de izolație cu mai multe straturi.Mai mult, implementarea protocoalelor de siguranță și a programelor de instruire riguroase a apărut ca un cadru preventiv eficient.Poveștile de succes notabile din implementările experimentale subliniază modul în care proiectarea termică reduce direct riscurile de siguranță, menținând în același timp performanța eficientă a sistemului.

Management proactiv al riscului

Integrarea răcirii criogenice în sistemele electrice de mare putere necesită o abordare de gestionare a riscurilor cu gândire de viitor.Componentele sistemului trebuie să suporte variații extreme de temperatură fără a compromite funcționalitatea, necesitând respectarea detaliată a reglementărilor de siguranță și control robust al calității.Pregătirea personalului în manipularea sistemelor criogenice, împreună cu evaluări ale riscurilor sensibile la punctele potențiale de defecțiune, și-a demonstrat valoarea.Această planificare proactivă luminează calea către o implementare mai largă, reflectând o industrie care acordă prioritate atât inovației, cât și fiabilității pentru un viitor mai sigur și mai eficient.

Concluzie

Răcirea criogenică oferă un potențial puternic pentru sistemele SiC și GaN de mare putere, în special în domeniul aerospațial, propulsia electrică, sistemele supraconductoare și convertoarele de putere compacte.Poate reduce pierderile, poate îmbunătăți performanța termică și poate suporta o densitate de putere mai mare, dar utilizarea practică necesită un control atent al limitelor de temperatură, materialelor de ambalare, infrastructurii de răcire, comportamentului EMI și siguranței azotului lichid.Cu selecția adecvată a dispozitivelor, designul termic și gestionarea riscurilor, răcirea criogenică poate ajuta la avansarea electronicii de putere fiabile, eficiente și compacte pentru aplicații solicitante.
