DIAC explicat, principiul de lucru, caracteristici și aplicații

Un DIAC este un dispozitiv semiconductor bidirecțional utilizat în principal pentru declanșarea și controlul fazei în circuitele de curent alternativ.Spre deosebire de diodele obișnuite care conduc într-o singură direcție, un DIAC comută simetric în ambele direcții odată ce este atinsă tensiunea de întrerupere.Acest articol explică principiile de lucru, structura internă, comportamentul operațional și aplicațiile practice ale DIAC-urilor, inclusiv utilizarea lor în declanșarea TRIAC, circuitele de variație, controlul vitezei motorului, generarea de impulsuri și sistemele de reglare a puterii.

Catalog

Explorarea funcționalității și aplicațiilor DIAC

O DIAC (diodă pentru curent alternativ) posedă caracteristici unice ca comutator semiconductor bidirecțional, oferind capacități de conducție de undă completă în circuitele de curent alternativ.Spre deosebire de diodele tipice constrânse la fluxul de curent unidirecțional, DIAC-urile funcționează dinamic, inițiind conducerea numai după ce este atins un anumit prag de tensiune, cunoscut sub numele de tensiune de întrerupere.Foarte important, acest comportament este independent de polaritate, distingând astfel DIAC-urile ca diode de declanșare simetrice.Capacitatea lor de a funcționa simetric atât în ​​ciclurile de formă de undă AC pozitive, cât și negative asigură consistența operațională și le poziționează ca componente centrale în aplicațiile care necesită un flux de curent echilibrat și o reglare de precizie.

Proprietățile fundamentale și perspectivele operaționale ale DIAC-urilor

Caracteristica caracteristică a unui DIAC constă în conducția sa simetrică odată ce tensiunea de întrerupere este depășită.Prin această funcționalitate:

• Orientarea specifică polarității în timpul proiectării circuitului devine inutilă, reducând complexitatea proiectării.

• În timpul stării de oprire, DIAC se comportă ca un circuit deschis până când sunt îndeplinite condițiile de activare, sporind astfel controlul asupra parametrilor de activare.

• După activare, trecerea sa la o stare conductivă minimizează căderea de tensiune, favorizând un flux stabil de curent în circuitele AC.

Această tranziție bruscă de la stările de înaltă rezistență la stările de rezistență scăzută, observată în curbele caracteristice tensiune-curent DIAC, determină eficiența lor ca declanșatori pentru componentele ulterioare precum TRIAC-urile.Astfel de calități contribuie la proiectarea raționalizată a circuitelor care necesită o funcționare stabilă și tranziții precise.

Limitările intrinseci ale controlului DIAC

Clasificate ca „comutatoare necontrolabile”, DIAC-urile funcționează fără manipulare externă, bazându-se exclusiv pe condițiile circuitului pentru a obține activarea.Caracteristicile cheie includ:

• Activare legată exclusiv de tensiunea circuitului care atinge punctul de întrerupere, eliminând necesitatea declanșării externe.

• Cerințe de proiectare mai simple în comparație cu comutatoarele controlate, cum ar fi SCR sau TRIAC, deși o astfel de simplitate necesită o reglare meticuloasă a circuitului pentru a asigura o funcționare fiabilă.

Independența lor operațională impune constrângeri asupra flexibilității controlului, dar le subliniază valoarea în proiecte simple și robuste.

Perspective practice derivate din utilizarea pe teren

În aplicațiile practice, DIAC-urile s-au impus ca componente indispensabile datorită:

• Performanță fiabilă obținută prin capacități de declanșare bilaterală, în special atunci când sunt asociate cu TRIAC-uri pentru sincronizarea cu formele de undă AC în circuitele de dimmer.

• Ajustări strategice, valorificând toleranțele de fabricație în tensiunile de întrerupere, pentru a optimiza comportamentele circuitelor pentru cerințe specifice, exemplificând o combinație de perspicacitate inginerească practică și principii teoretice.

• Eficiență energetică sporită și longevitate a componentelor, care decurg din simplitatea lor inerentă și rezistența la uzura operațională.

Observațiile de teren evidențiază în mod constant modul în care implementarea deliberată a DIAC-urilor crește rezistența circuitului, promovând în același timp construcții de design inovatoare..

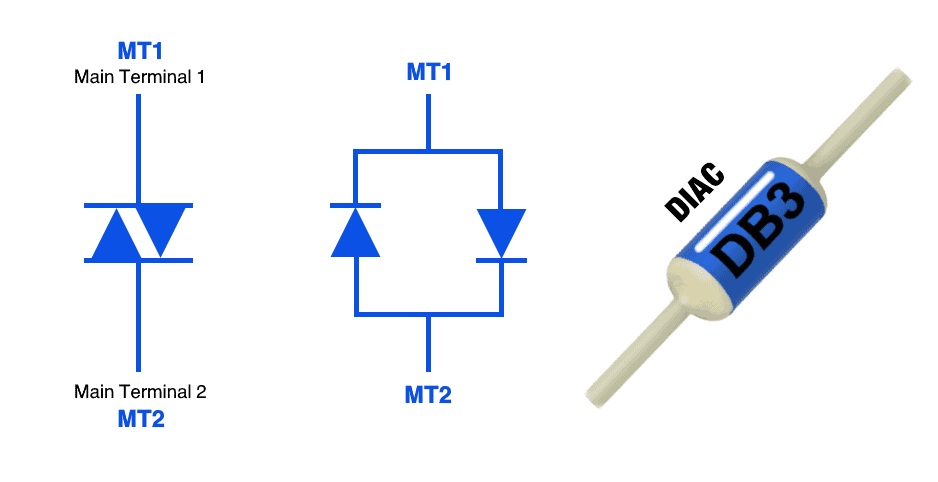

Simbol DIAC și reprezentare funcțională

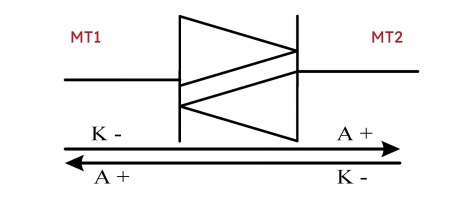

Simbolul DIAC este prezentat vizual cu două săgeți îndreptate în direcții opuse, încadrate în linii drepte paralele.Această ilustrație transmite în mod specific aranjamentul invers-paralel a două diode, care formează esența structurală a DIAC.Designul încorporează principiul de funcționare care permite DIAC să conducă curentul simetric în ambele direcții odată ce tensiunea de declanșare este atinsă.Dispozitivul încorporează două terminale conductoare identificate ca terminalul principal 1 (MT1) și terminalul principal 2 (MT2).Aceste terminale servesc drept conexiuni prin care curge energia electrică în timpul fazelor de funcționare, subliniind natura dublă direcțională a componentei.

Implicații funcționale ale arhitecturii simetrice a DIAC

Designul simetric al simbolului DIAC reflectă funcția sa principală: conducție egală în ambele polarități directe și inverse.Atunci când este utilizat în sisteme de curent alternativ (AC), acest design structural uniform susține o performanță electrică echilibrată chiar și în condiții variate de tensiune.Conductivitatea uniformă facilitată de DIAC asigurând operațiuni stabile în aplicații care necesită capacități de comutare simultană.În termeni practici, această calitate este foarte apreciată pentru circuite precum regulatoarele controlate în fază, unde precizia comutării în ambele direcții influențează direct fiabilitatea operațională.

Beneficii derivate din configurația inversă-paralelă

Structura inversă-paralelă a DIAC oferă avantaje distincte în scenariile care necesită un flux de curent bidirecțional neîntrerupt și stabilitate.În sistemele proiectate, acest design previne probleme precum disparitatea de tensiune, minimizând astfel zgomotul și asigurând o performanță mai stabilă.Această calitate este utilizată frecvent în aplicațiile care necesită un control precis, cum ar fi mecanismele de reglare a luminii în sistemele de iluminat, reglarea vitezei motorului și gestionarea dispozitivelor sensibile la temperatură.Contribuția sa la tranziții ușoare în comportamentul electric este esențială pentru calitatea și performanța unor astfel de proiecte.

Funcționalitatea DIAC în proiectarea circuitelor

DIAC a apărut ca element principal în circuitele de declanșare bazate pe aprindere datorită răspunsului său fiabil la variațiile de tensiune.Proiectanții electrici își valorifică comportamentul simetric pentru a realiza tranziții fluide de la stările latente la cele active în timpul activităților de comutare.Această trăsătură sporește eficiența energetică, făcând DIAC o alegere preferată pentru electronicele compacte care necesită o fiabilitate ridicată în sistemele lor de control.Capacitatea DIAC de a atenua distorsiunea armonică, menținând în același timp stabilitatea temperaturii, a permis integrarea sa în abordări inovatoare în domeniul electronicii de putere, asigurând atât eficiență, cât și siguranță operațională prelungită.

Înțelegerea comportamentului de activare a DIAC

DIAC se remarcă ca un element pasiv care rămâne inert până când pragurile de tensiune sunt depășite, indiferent de polaritate.Această caracteristică oferă un mecanism previzibil și de încredere pentru comutarea automată.Această caracteristică este utilizată pentru a adăuga funcții de control precise în designul circuitelor și pentru a sprijini operarea avansată.Înțelegerea comportamentului său de comutare permite utilizarea în aplicații care necesită conducție simetrică și comutare fiabilă.

Perspective reflectorizante asupra rolului DIAC în circuitele în evoluție

Designul și funcționarea simetrică a DIAC continuă să servească drept soluție practică pentru o reglare eficientă a curentului bidirecțional.Structura sa simplă, dar de impact combină fiabilitatea cu ușurința în aplicare, făcându-l foarte adaptabil la o gamă variată de nevoi electrice.Pe măsură ce sistemele electronice evoluează, iar inovația conduce la complexitatea circuitelor, DIAC rămâne o componentă neprețuită care leagă perfect funcționalitatea și precizia.Capacitatea sa de a menține funcționarea echilibrată îl poziționează ca un instrument relevant nu numai în aplicațiile tradiționale, ci și în sistemele futuriste care necesită management și control optim al energiei.

Proiectări structuri interne DIAC

DIAC-urile sunt disponibile în două configurații structurale: trei straturi și cinci straturi.Proeminența DIAC-urilor cu trei straturi provine adesea din caracteristicile lor de performanță consecvente, funcționarea echilibrată în cicluri de curent alternativ și tensiunea de întrerupere previzibilă, de aproximativ 30 de volți.Aceste caracteristici completează aplicațiile care necesită comutare și declanșare frecventă în sistemele electronice, unde stabilitatea și fiabilitatea sunt de neprețuit pentru eficiența operațională.

DIAC-uri cu trei straturi

Configurația DIAC cu trei straturi utilizează o structură PNPN care facilitează conducerea eficientă a curentului și permite controlul precis al tensiunii.Prin proprietățile electrice simetrice de-a lungul ambelor polarități ale tensiunii, acest design asigură funcționarea consecventă, oferind un comportament previzibil de rupere chiar și în condiții variate de sarcină.

De exemplu:

• În dimmerele lămpii, această declanșare eficientă a tensiunii asigură o modulare lină a intensității luminii.

• Regulatoarele de viteză ale motorului beneficiază de o manevrare precisă a curentului alternativ fără întreruperi mecanice sau electrice.

• Circuitele de comutare AC profită de comportamentul uniform pentru modularea fără erori, simplificând proiectarea electronică și îmbunătățind robustețea operațională.

Astfel de aplicații evidențiază valoarea integrării DIAC-urilor cu trei straturi pentru optimizarea preciziei și eficienței energetice.Caracteristicile electrice uniforme ale DIAC cu trei straturi contribuie la reducerea riscurilor asociate cu comutarea inconsecventă, susținând performanța fără întreruperi în circuitele electronice complexe.

DIAC-uri cu cinci straturi

DIAC-urile cu cinci straturi folosesc o arhitectură bazată pe două structuri PNPN paralele, lucrând în tandem pentru a regla fluxul de curent.Acest aranjament unic introduce flexibilitate în comportamentele tensiune-curent, găzduind aplicații specifice care necesită sensibilitate la tranzițiile de tensiune nuanțate.Ajustările operaționale care rezultă din structura stratificată extinsă oferă fundația pentru cazurile de utilizare specializate în care modelele convenționale pot fi insuficiente.

De exemplu:

• Circuitele experimentale pot include DIAC-uri cu cinci straturi pentru a explora noi metode de control al tensiunii.

• Tehnologiile de nișă pot beneficia de sensibilitatea variantei la schimbările de tensiune de tranziție, aliniindu-se la parametrii electrici neconvenționali.

În timp ce împărtășește caracteristicile de tensiune simetrice cu DIAC-urile cu trei straturi, versiunea cu cinci straturi diferă în mecanica purtătorului de sarcină în cadrul straturilor, permițând abordări noi în rafinarea performanței circuitului.Acest design se aliniază adesea cu aplicațiile orientate spre cercetare sau cu înaltă specialitate, făcându-l atât o opțiune complementară, cât și exploratorie în domeniul dezvoltării DIAC.

Selectia designului

Selecția adecvată a structurii DIAC depinde de un echilibru între predictibilitatea operațională, adaptabilitatea și fezabilitatea economică.DIAC-urile cu trei straturi sunt adesea preferate pentru funcționare fiabilă, integrare ușoară cu electronicele standard și performanță stabilă în diferite aplicații.

În schimb, DIAC-urile cu cinci straturi se adresează proiectelor inventive și cadrelor experimentale care necesită o sensibilitate îmbunătățită de control.De exemplu:

• Electronicele de larg consum favorizează de obicei designul simplu, dar robust, cu trei straturi, pentru modularea eficientă a curentului alternativ.

• Sistemele avansate în curs de dezvoltare ar putea explora dinamica complexă a structurii cu cinci straturi pentru a obține răspunsuri electrice atipice.

Înțelegerea diferențelor nuanțate dintre aceste configurații vă permite să faceți alegeri în cunoștință de cauză, aliniind implementarea cu cerințele unice ale aplicației vizate.Luând în considerare interacțiunea dintre funcționalitate, caracter practic și inovație, adaptează selecția DIAC pentru a completa atât tehnologiile consacrate, cât și cele avansate.

Caracteristicile operaționale și comportamentul DIAC-urilor

DIAC-urile funcționează cu o dinamică operațională distinctă, definită de proprietățile lor de conducere neliniară, care sunt utilizate în controlul puterii electrice în aplicații specializate.Inițial într-o stare neconductivă, aceste componente intră în modul de conducție numai atunci când tensiunea aplicată depășește o tensiune de întrerupere predeterminată (VBO), variind de obicei între 25V și 48V.Odată ce acest prag este depășit, DIAC-urile permit fluxul de curent simetric, gestionând forme de undă de curent alternativ (AC) cu performanțe echivalente în ambele polarități.Această conducere simetrică provine din structura lor internă, care este evidentă în caracteristicile lor unice tensiune-curent.

Tensiunea de întrerupere și comportamentul acesteia

Tensiunea de întrerupere (VBO) a unui DIAC reprezintă punctul specific în care începe conducția.Această trăsătură devine crucială în sistemele care necesită niveluri de tensiune predefinite pentru funcționare, cum ar fi întrerupătoarele de iluminare sau controlerele de motor.DIAC-urile sunt proiectate intenționat cu o gamă îngustă de VBO pentru a se potrivi diverselor aplicații, păstrând în același timp funcționalitatea precisă.Această caracteristică este testată în condiții reale de funcționare pentru a confirma că tensiunea de comutare DIAC corespunde cerințelor circuitului și menține performanța fiabilă în limitele de proiectare.

Funcționare simetrică și eficiență de proiectare

O caracteristică remarcabilă a DIAC-urilor este capacitatea lor de conducție simetrică, care le permite să funcționeze eficient atât în timpul jumătăților pozitive cât și negative ale unei forme de undă AC.Această operațiune bidirecțională eficientizează proiectarea circuitelor, eliminând necesitatea ca componente separate să gestioneze polaritățile opuse.Aplicații precum sistemele de control al fazei, utilizate în mod obișnuit în reglarea vitezei ventilatorului sau gestionarea sistemelor industriale de încălzire, se bazează în mare măsură pe această simetrie pentru funcționalitate neîntreruptă.Observarea curbei tensiune-curent dezvăluie un model distinctiv „Z”, prezentând comportamentul operațional consecvent și neliniar al DIAC pe parcursul ciclurilor AC.

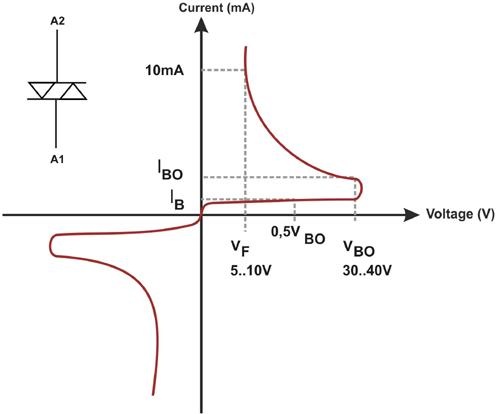

Răspuns neliniar tensiune-curent

Relația neliniară tensiune-curent a DIAC-urilor joacă un rol important în aplicațiile lor pentru reglarea puterii.Spre deosebire de componentele cu caracteristici liniare, unde curentul crește în mod constant odată cu tensiunea, un DIAC intră într-o tranziție bruscă dincolo de tensiunea de întrerupere, asigurându-se că conducția are loc numai la niveluri de tensiune suficient de ridicate.Acest comportament controlat previne activarea accidentală în circuite.Timpul precis este utilizat în circuitele de ardere pentru redresoarele controlate cu siliciu (SCR) pentru a controla conducția la momentul necesar.Înțelegerea acestui comportament neliniar ajută la îmbunătățirea preciziei și a funcționării circuitului.

Considerații termice și operaționale

Proiectarea circuitelor care implică DIAC necesită o atenție deosebită sensibilității lor termice și interacțiunii cu componentele adiacente.Fluctuațiile de temperatură pot modifica marginal tensiunea de întrerupere, necesitând plasare strategică și izolație pentru performanță susținută.În plus, pragul curentului de menținere (IH) trebuie menținut pentru a preveni oprirea prematură a conducerii.Proiectele de circuite includ metode de stabilizare și componente de susținere pentru a menține funcționarea constantă în condiții în schimbare.

Caracteristicile de operare DIAC suportă atât sistemele tradiționale de control al puterii, cât și aplicațiile mai noi de control de precizie.Conducția simetrică și răspunsul neliniar asigură funcționarea circuitului flexibilă și fiabilă.Înțelegerea acestor caracteristici ajută la îmbunătățirea performanței în aplicații, de la electronice de uz casnic la echipamente industriale.Funcționarea flexibilă sprijină, de asemenea, utilizarea în noi proiecte de circuite și dezvoltarea ulterioară în inginerie electrică.

Aplicații ale DIAC-urilor în electronica de putere

DIAC-urile îndeplinesc diverse roluri în sistemele electronice de putere funcționând ca componente esențiale în circuitele de declanșare, control și sincronizare.Datorită capacității lor de a conduce alternativ sub cicluri AC fără părtinire, DIAC-urile sunt ideale într-o gamă largă de utilizări practice.

Sinergie cu sistemele de comutare TRIAC

DIAC-urile îmbunătățesc funcționarea TRIAC-urilor, creând o abordare perfectă a comutării alimentării AC în dispozitive precum controlerele de motoare, sistemele de încălzire și variatoarele.

• Ele stabilizează activarea TRIAC atât în ​​fazele pozitive cât și negative ale ciclurilor AC, asigurând o performanță fiabilă.

• Configurațiile practice plasează în mod obișnuit DIAC-urile în serie cu circuitele de poartă TRIAC, permițând porțile controlate în fază.

• Mecanisme de sincronizare reglabile, realizate folosind rezistențe sau condensatoare, ajută la modularea precisă a puterii de ieșire.

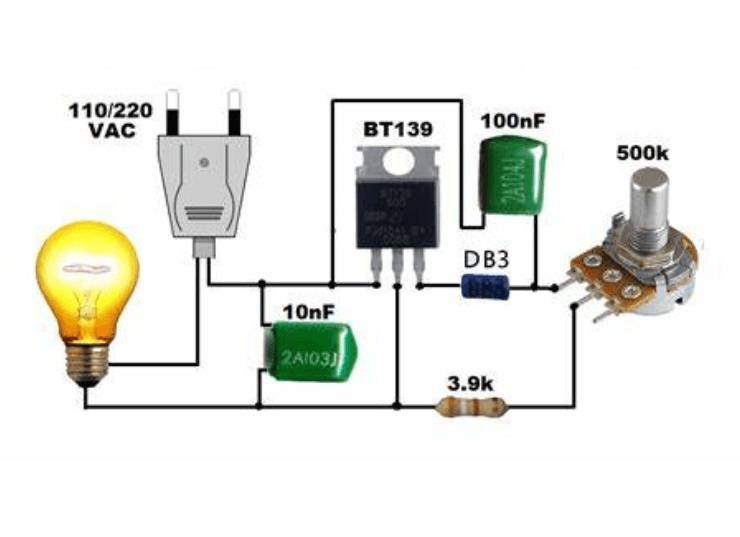

Luați, de exemplu, sistemele de dimmer de lumină, în care DIAC-urile joacă un rol cheie prin controlul creșterii tensiunii condensatorului până la atingerea punctului de întrerupere a DIAC-ului, declanșând o funcționare lină și consecventă.Astfel de perfecționări au făcut din DIAC o piatră de temelie în proiectarea tehnologiilor de casă inteligentă extrem de receptive și inovatoare.

Precizie în aplicațiile de atenuare a luminii

DIAC-urile excelează în circuitele de gradare datorită adaptării lor în modularea tensiunii, oferind control constant asupra nivelurilor de iluminare.

• Asigură tranziții fine și fără pâlpâire, chiar și atunci când luminozitatea variază în timp sau în funcție de sarcini diferite.

• Asocierea DIAC-urilor cu electronice avansate îmbunătățește eficiența energetică, menținând în același timp sistemele de iluminat stabile și receptive.

Integrarea lor în mediile rezidențiale și comerciale moderne reflectă cererea în creștere pentru sisteme ușor de utilizat, care să mențină confortul și fiabilitatea mediului în condiții în schimbare.

Funcționare fiabilă în pornitoarele de lămpi fluorescente

În circuitele de aprindere a lămpii fluorescente, DIAC-urile permit descărcarea constantă a tensiunii necesare pentru a iniția funcționarea lămpii.

• Conducția lor simetrică asigură niveluri previzibile de întrerupere a tensiunii, chiar și în cazul ciclurilor repetitive.

• Implementările tipice implică gestionarea componentelor de preîncălzire și sincronizare care asigură performanțe optime de aprindere.

Astfel de progrese au arătat beneficii practice în îmbunătățirile eficiente din punct de vedere energetic pentru instalațiile de iluminat convenționale, ajutând la prelungirea duratei de viață a lămpii, reducând în același timp cheltuielile de întreținere pe termen lung.

Funcționalitatea de bază în sistemele de control al impulsurilor

DIAC-urile oferă stabilitate în generarea impulsurilor de temporizare, făcându-le potrivite pentru diverse aplicații sincronizate, cum ar fi circuite de întârziere sau oscilatoare.

• Rolul lor în sistemele de oscilație asigură sincronizarea sincronizată critică pentru interacțiunea lină între componente.

• Aceste caracteristici sunt utilizate în circuitele de control pentru sistemele de automatizare industrială.

Aceste caracteristici de sincronizare fiabile arată importanța DIAC-urilor în sistemele de înaltă precizie, subliniind capacitatea lor de a îmbunătăți performanța generală și eficiența operațională.

Raționalizarea conversiilor de tensiune la frecvență

DIAC-urile contribuie semnificativ la sistemele care convertesc variațiile tensiunii de intrare în ieșiri de frecvență proporțională.

• Includerea lor în circuitele oscilatorii acceptă interfața cu senzori și aplicațiile de măsurare dinamică.

• Integrarea în proiecte precum configurațiile de monitorizare a mediului subliniază capacitatea acestora de a menține citiri precise în ciuda intrărilor fluctuante.

Dincolo de măsurare, convertoarele bazate pe DIAC exemplifică tehnologiile adaptive, în special în sistemele de feedback, unde stabilitatea în condiții variate asigură precizie operațională de durată.

Extinderea oportunităților cu inovațiile DIAC

Tehnologia DIAC oferă o versatilitate extinsă în sistemele electronice de putere și semnal, cu conducția sa simetrică și proprietățile de declanșare fiabile.

• Îmbunătățirile materialelor DIAC și design-urile compacte dețin potențialul pentru o eficiență mai mare în sistemele de energie regenerabilă, interfețele IoT și dispozitivele automate.

• Progresele viitoare, inclusiv integrarea lor cu materiale semiconductoare de ultimă generație, cum ar fi SiC și GaN, ar putea duce la îmbunătățiri fără precedent în funcționare și design.

Relevanța tot mai mare a DIAC-urilor demonstrează aptitudinea lor de a se adapta la cerințele în evoluție, de la circuite miniaturizate la soluții energetice de înaltă performanță, asigurându-le rolul continuu în dezvoltarea tehnologiei de ultimă oră.

Selecția optimă a DIAC-urilor pentru aplicații practice

DIAC-urile servesc ca componente critice în activarea TRIAC-urilor și SCR-urilor, formând fundamentul sistemelor contemporane de control al puterii.Printre tipurile de DIAC notabile, modele precum DB3, DB4 și SMDB3 sunt recunoscute pentru performanța constantă și adaptabilitatea la diverse aplicații.Următoarele secțiuni le examinează proprietățile, cazurile de utilizare și considerațiile pentru implementările practice.

DB3 și SMDB3

Modelele DB3 și SMDB3 se caracterizează prin tensiunile lor stabile de întrerupere, de obicei la 32V, cu o gamă de funcționare cuprinsă între 28V și 36V.Aceste DIAC sunt adesea aplicate în scenarii care necesită mecanisme de declanșare fiabile și previzibile.Designul lor inerent promovează eficiența într-o gamă largă de aplicații.

• Control neted al intensității în circuitele de luminozitate

În cadrul sistemelor de reglare a luminii, DB3 și SMDB3 sunt utilizate pentru a oferi o declanșare precisă a TRIAC, producând tranziții fără întreruperi în controlul luminozității.Aceste DIAC sunt tolerante la fluctuațiile de tensiune și curent, ceea ce asigură durabilitatea în diferite condiții.Măsurile complementare, cum ar fi instalarea de radiatoare pe TRIAC, ajută la atenuarea stresului termic, susținând astfel longevitatea extinsă a sistemului.

• Reglarea vitezei în sistemele de control al motoarelor

Aplicarea DB3 și SMDB3 în circuitele de control al motoarelor, inclusiv cele observate în HVAC sau în aparatele de uz casnic, asigură o reglare stabilă a vitezei motorului.Comportamentul lor fiabil de declanșare promovează eficiența operațională chiar și cu sarcini fluctuante.Adăugarea de filtre de zgomot la aceste circuite poate proteja DIAC de potențiale interferențe electrice, sporind precizia operațională și durata de viață.

• Activare fiabilă în balasturile lămpii

Lămpile fluorescente compacte și sistemele de iluminat cu LED beneficiază de utilizarea DB3 și SMDB3 în circuitele de balast pentru a asigura activarea constantă a comutatorului, rezultând o iluminare constantă.Proiectarea acestor circuite cu izolație adecvată asigură protecția împotriva scurtcircuitelor și optimizează durata de viață a DIAC, promovând funcționalitatea fiabilă pe termen lung.

DB4

Modelul DB4 este definit de tensiunea de întrerupere mai mare, care măsoară de obicei 40V și se întinde pe o gamă de la 35V la 45V.Această capacitate de tensiune crescută îi permite să exceleze în aplicații care necesită praguri electrice ridicate.

• Circuitul pentru praguri de tensiune ridicată

În sistemele de alimentare care necesită manipulare a tensiunii mai mari, cum ar fi cele observate la motoarele industriale sau la comenzile specializate ale iluminatului, gama extinsă a DB4 se dovedește avantajoasă.Prin adaptarea unor praguri de tensiune mai mari, promovează consistența operațională.Încorporarea rezistențelor de precizie în design rafinează și mai mult controlul asupra sensibilității de declanșare, asigurând o performanță receptivă și consecventă.

• Protejarea performanței sub stres electric

Datorită toleranței sale robuste la tensiune, DB4 este potrivit pentru a funcționa în medii provocatoare predispuse la supratensiuni sau vârfuri electrice.Adăugarea de elemente de protecție, cum ar fi varistoarele cu oxid de metal (MOV), în cadrul circuitului îi sporește rezistența și protecția împotriva perturbațiilor electrice tranzitorii, asigurând fiabilitatea pe termen lung.

Selectarea DIAC adecvată necesită o luare în considerare atentă a factorilor cum ar fi tensiunea de întrerupere, mediul de operare prevăzut și nevoile specifice ale circuitului.Fiecare model DIAC se adresează cerințelor unice, permițând soluții personalizate pentru diferite scenarii.În timpul etapei de proiectare, efectuarea de teste cuprinzătoare, care examinează repetabilitatea declanșării și evaluează performanța termică sub sarcină, poate rafina funcționalitatea și durabilitatea circuitului, reducând în același timp riscurile de întrerupere.

Concluzie

DIAC-urile rămân componente importante în controlul puterii AC datorită conducției lor simetrice, comportamentului stabil de declanșare și funcționării simple.Capacitatea lor de a oferi comutare fiabilă în ambele jumătăți ale unei forme de undă AC le face utile în variatoare, controlere de motoare, circuite de temporizare și sisteme bazate pe TRIAC.Deși oferă o controlabilitate limitată în comparație cu dispozitivele avansate de comutare, simplitatea, durabilitatea și eficiența lor continuă să susțină proiecte electronice practice.Îmbunătățirile continue ale materialelor semiconductoare și integrarea circuitelor compacte sunt de așteptat să extindă rolul DIAC-urilor în electronica de putere modernă și aplicațiile de control inteligent.
