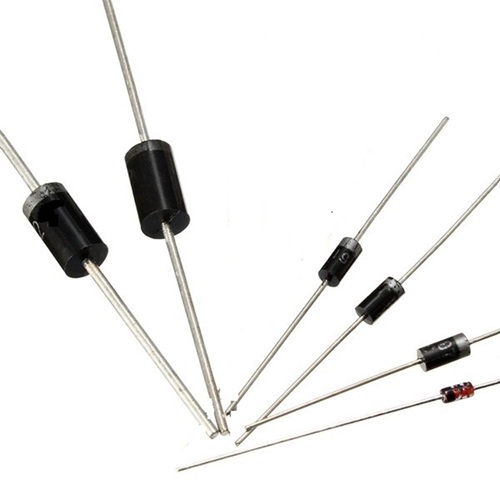

Explorând diodele: structură, caracteristici, aplicații

Diodele sunt dispozitive semiconductoare construite în jurul unei jonctiuni PN care permit curentului să circule în principal într-o singură direcție. Comportamentul lor depinde de alegerea materialului, doping, polarizare, structura jonctiunii, tipul de pachet și condițiile de funcționare. Acest articol explică structura diodei, comportamentul jonctiunii, factorii de selecție, metodele de testare și aplicațiile practice, cum ar fi redresarea, detecția, reglarea tensiunii, blocarea, dioda cu LED-uri, diodele Schottky, diodele Zener și dispozitivele cu bandgap larg.

Catalog

Structura diodei și comportamentul jonctiunii

O diodă poate fi citită ca o jonctiune PN proiectată deliberat care, în condiții tipice de funcționare, tinde să permită curentul într-o direcție în timp ce îl rezistă în cealaltă.

Acest comportament directional nu provine dintr-o barieră mecanică; el apare din modul în care purtătorii se distribuie și cum câmpurile electrice se stabilizează într-o stare de echilibru în interiorul semiconductorului.

În activitatea de zi cu zi în circuite, adesea pare mai intuitiv să tratăm dioda ca pe o barieră electrostatică de energie a cărei înălțime poate fi schimbată printr-o tensiune aplicată, deoarece această abordare se aliniază, de obicei, cu ceea ce măsurătorile de pe bancă arată în cele din urmă.

Materiale și doping

O jonctiune PN începe cu un substrat semiconductor; siliciul este comun pentru dispozitivele de uz general, în timp ce alte materiale sunt alese atunci când obiectivele de performanță sunt direcționate în mod diferit (viteză, scurgere, interval de temperatură, comportament optic).

Dopingul este modul în care populația dominantă de purtători este stabilită și, de asemenea, stabilește așteptările cu privire la modul în care jonctiunea va răspunde odată ce este aplicată polarizarea.

Detalii despre regiunea de tip P:

• Dopanții acceptori creează o concentrație mare de goluri ca purtători majoritari, cu electroni prezenți ca purtători minoritari.

Detalii despre regiunea de tip N:

• Dopanții donatori creează o concentrație mare de electroni ca purtători majoritari, cu goluri prezente ca purtători minoritari.

În practică, concentrația de doping și geometria jonctiunii acționează ca niște butoane de reglare care modelează comportamentul căderii directe, tendințele de scurgere inversă, stocarea de sarcină, capacitatea, viteza de comutare și caracteristicile de avarie.

Lucrările de proiectare au tendința de a face acest lucru personal: două părți pot împărtăși același simbol schematic, dar se comportă diferit, iar diferența este adesea legată de un profil de doping care „silentios” face majoritatea ingineriei reale.

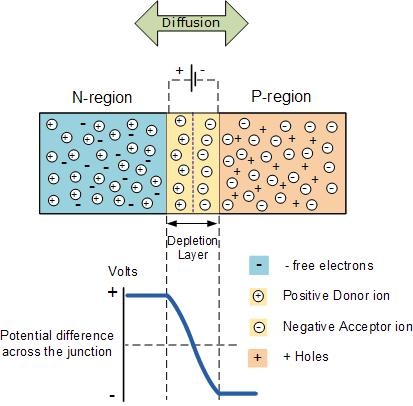

Formarea jonctiunii

Odată ce regiunile de tip p și n se ating, purtătorii încep să se deplaseze peste interfață deoarece gradele de concentrație nu sunt equilibrate.

Difuzia și recombinarea purtătorilor peste interfață:

• Electronii difuzează din partea n în partea p și se recombină cu golurile.

• Golurile difuzează din partea p în partea n și se recombină cu electronii.

Această recombinare lasă în urmă atomi de dopan ionizați aproape de limită. Acești ionii nu se mișcă liber, așa că sarcina lor rămâne ca un fundal fix.

Sarcini ionizate fixe lăsate aproape de interfață:

• Pe partea n, ionii donatori încărcați pozitiv rămân.

• Pe partea p, ionii acceptori încărcați negativ rămân.

Ce forme are regiunea de epuizare (numită și regiunea spațială de sarcină), o zonă cu relativ puțini purtători mobili.

Această regiune stabilește un câmp electric intern și un potențial încorporat care împinge împotriva unei difuzii suplimentare.

O frustrare recurentă, dar și un indiciu util, în timpul depanării în laborator este că comportamentele care par „neprevăzute” din exterior (capacitantele dependente de polarizare, efectele de stocare a sarcinii, recuperarea lentă) adesea au logică odată ce regiunea de epuizare este tratată ca un obiect electric dinamic, mai degrabă decât ca o frontieră statică.

Polarizarea Jonctiunii

Polarizarea nu răstoarnă pur și simplu un diode între două stări clare; aceasta reconfigurează regiunea de epuizare și schimbă modul în care purtătorii sunt injectați, maturați, stocați și recombinați.

Polarizarea directă plasează anodul la un potențial electric mai mare decât catodul. Bariera jonctiunii se reduce eficient și regiunea de epuizare devine mai îngustă.

Pe măsură ce bariera se reduce, purtătorii majoritari sunt injectați peste jonctiune și devin purtători minoritari pe cealaltă parte.

Direcțiile de injectare a purtătorilor majoritari sub polarizare directă:

• Electronii se deplasează de la n la p (apoi se comportă ca purtători minoritari în regiunea p).

• Golurile se deplasează de la p la n (apoi se comportă ca purtători minoritari în regiunea n).

Pe măsură ce injectarea crește, curentul diodei crește brusc odată cu tensiunea.

În timpul depanării, aceasta abruptitate tinde să provoace reacții puternice: o schimbare „mică” a tensiunii directe poate genera o schimbare surprinzător de mare a curentului, motiv pentru care un circuit care pare doar ușor polarizat direct poate ajunge să funcționeze mai cald decât se aștepta, odată ce toleranțele și deriva de temperatură se acumulează.

Polarizarea inversă plasează catodul la un potențial electric mai mare decât anodul. Regiunea de epuizare se lărgește, bariera efectivă crește și purtătorii majoritari sunt atrasi de la interfață.

O diodă ideală ar arăta curent zero, dar componentele reale prezintă un curent de scurgere inversă generat de purtători minoritari și generarea de purtători în interiorul regiunii de epuizare.

Curentul de scurgere poate părea foarte mic la temperatura camerei, dar adesea crește semnificativ la temperaturi mai mari. În circuite cu impedanță ridicată și medii calde, scurgerea devine, prin urmare, un parametru important care trebuie considerat cu atenție.

La voltaje inverse suficient de mari, apare ruperea și curentul invers crește brusc. Mecanismul de bază depinde de structură și dopaj, cu comportamente Zener și de avalanșă fiind categorii comune.

Ruperea nu este în mod inerent catastrofală: unele diode sunt construite pentru a funcționa acolo, iar chiar și diodele “obișnuite” pot supraviețui dacă circuitul înconjurător limitează curentul într-un mod controlat.

Multe eșecuri în laborator care arată ca „dioda a murit aleatoriu în rupere” se dovedesc a fi mai previzibile la o a doua privire, adesea legate de absența rezistenței în serie, o cale de putere optimistă sau o limitare a curentului care exista pe hârtie, dar nu în asamblarea reală.

Terminale, Polaritate și Convenții de Curent

Terminalul de pe latura p este numit anod, iar terminalul de pe latura n este numit catod.

Curentul convențional este definit pentru a curge de la anod la catod în timpul conducerii directe, conform convențiilor utilizate în scheme, fișe tehnice și configurații tipice de măsurare.

Atunci când diagnosticați un circuit, menținerea disciplinei în ceea ce privește orientarea anod/catod ajută la evitarea unei surse clasice de confuzie: amestecarea direcției de curgere a electronilor cu direcția curentului convențional și apoi interpretarea greșită a căderilor de tensiune așteptate.

Simboluri, Designatori de Referință și Marcaje Fizice

Pe scheme, simbolul diodei indică direcția preferată de curgere a curentului convențional.

Designatorii de referință comuni includ:

• D

• VD

Pe pachetele fizice, catodul este adesea indicat cu o bandă sau o dungă.

În prototipare și refacere, este un obicei liniștitor să confirmi că marcajul corespunde orientării fundației înainte de a aplica puterea; această verificare rapidă poate preveni ore întregi de urmărire a unei „defecțiuni misterioase” care se dovedește a fi un simplu nepotrivire de orientare, în special când mai multe pachete de diode au contururi similare.

O diodă este adesea descrisă ca un element unidirecțional, dar o descriere mai fidelă este o jonctiune controlată de câmp a cărei regiune de epuizare și dinamica purtătorilor evoluează continuu cu polarizare, temperatură și timp.

Deciziile de design tind să fie mai clare atunci când dioda este analizată în termeni de lățimea de epuizare, nivelurile de injectare, stocarea sarcinii și mecanismele de rupere, mai degrabă decât ca o abstractizare pur binară de conducere vs. blocare.

Această mentalitate devine deosebit de persuasivă în comutarea de mare viteză, stresul de mare tensiune și funcționarea la temperaturi ridicate, unde starea internă a jonctiunii poate domina liniștit ceea ce experimentează restul circuitului.

Identificarea diodelor și Materialele Moderne Semiconductoare

Diodele au mai mult sens atunci când sunt tratate ca un sistem mic și nu ca un singur simbol pe o schemă. Joncțiunea stabilește curba de bază I–V, dar pachetul și aranjamentul din jur decid adesea dacă acest comportament supraviețuiește contactului cu asamblări reale. În proiectele de comutare și putere, performanța este adesea modelată, uneori într-un mod inconfortabil, de limitele termice, inductanța parazitară și capacitatea parazitară. Un proces de selecție care tinde să funcționeze este să mapăm nevoile electrice la constrângeri fizice și abia apoi să restrângem alegerea prin platforma de material.

• Cerințe electrice: tensiune inversă, curent mediu/pic, frecvență de comutare, pierdere permisibilă

• Realitatea mecanică: stilul pachetului, metoda de montare, calea de răcire, cuprul de pe placa de circuit imprimat și fluxul de aer

• Sistem de material: Si, Ge, SiC, GaN

Recunoașterea pachetului

Pachetele mici se comportă bine până când nu o fac, de obicei atunci când temperatura ambiantă crește sau ipotezele de flux de aer devin optimiste. Pachetele din sticlă axială și mici corpuri din plastic sunt comune în lucrările cu putere mică și semnale pentru că sunt ușor de plasat și ieftine, dar căldura lor iese în mare parte prin fire și în traseele PCB. Această abordare pare directă la curent modest, apoi se transformă treptat într-o constrângere atunci când factorul de umplere crește, cuprul este subțire sau placa se află aproape de alte componente calde.

Pachetele montate pe suprafață scurtează firele și reduc zona de buclă, ceea ce îmbunătățește de obicei comportamentul de comutare la viteză mare. Povestea termică se schimbă, de asemenea: căldura care se răspândește în cupru face ca PCB-ul să facă parte din soluția de răcire, ceea ce poate fi reconfortant atunci când aranjamentul este generos și un pic anxios atunci când designul este constrâns de spațiu. Cu alte cuvinte, SMD-ul mută adesea controlul termic de la componentă la placă, iar aceasta poate fi o schimbare binevenită sau o durere de cap neașteptată în funcție de stivuire și bugetul de cupru.

Formatele de tip stud, bolt-down și module apar atunci când manipularea curentului devine un exercițiu de eliminare a căldurii. Aceste pachete oferă o interfață termică mai repetabilă cu un șasiu sau o placă rece și recompensează mecanica disciplinată. Nu este neobișnuit să observi un diod grozav pe hârtie care funcționează mai cald decât se aștepta pentru că suprafața de montare nu este suficient de plană, cuplul variază între construcții sau materialul de interfață termică este aplicat inconsistent. Aceste detalii rareori apar în discuțiile centrate pe scheme, dar adesea decid comportamentul în câmp și derapajul pe termen lung.

Grupuri comune de pachete utilizate în practică:

• Sticlă axială

• Plastic mic (prin orificiu)

• SMD (diverse fără plumb/cu plumb)

• Stud/bolt-down, module de putere

Odată ce di/dt și dv/dt cresc, inductanța pachetului și capacitatea joncțiunii încetează să fie detalii de fundal și încep să apară ca suprapresiune, vibrații și pierderi suplimentare de comutare. Componentele SMD reduc adesea inductanța pârghiilor, ceea ce poate calma formele de undă, dar aduc și compromisuri, cum ar fi creepage/clearance mai stricte la tensiuni mai mari și o dependență mai puternică de designul termic al PCB-ului.

În convertoarele rapide, diodul care „câștigă” este adesea cel cu cele mai mici pierderi combinate în aranjamentul asamblat, nu cel care arată cel mai bine atunci când compari doar căderea înainte la un singur punct de curent. Această realizare poate fi ușor frustrantă în timpul selecției componentelor, dar tinde să producă un comportament EMI mai calm și mai puține surprize în stadiile târzii.

Alegerea materialului

Diferitele materiale semiconductoare schimbă modul în care un diod gestionează tensiunea, curentul, viteza de comutare, temperatura și pierderea de putere. Funcția de bază a diodului poate părea similară între materiale, dar comportamentul electric se poate schimba semnificativ odată ce frecvența de operare, stresul termic sau densitatea de putere cresc. Germaniul, siliciul, GaN-ul și SiC-ul aduc fiecare puteri și limitări diferite, motiv pentru care selecția materialelor devine adesea un echilibru între eficiență, performanță termică, comportament de comutare, fiabilitate și complexitate a sistemului. Compararea de mai jos evidențiază intervalul tipic al tensiunii directe și caracteristicile practice asociate frecvent cu fiecare platformă de material.

Material	Tensiune directă tipică	Caracteristici cheie
Germaniu (Ge)	~0.3V	Cădere de tensiune directă scăzută, dar curent de scurgere mai mare. Folosit în aplicații specifice de semnal.
Siliciu (Si)	~0.7V	Cel mai comun și cost-efectiv material pentru diode și tranzistori de uz general.
Nitrură de Galliu (GaN)	~1.0V - 3.0V+	Excelent pentru aplicații de frecvență înaltă (de exemplu, încărcătoare rapide, amplificatoare RF). Eficiență ridicată.
Carbura de siliciu (SiC)	~2.5V - 3.5V+	Ideal pentru aplicații de putere mare, tensiune înaltă și temperatură înaltă (de exemplu, vehicule electrice, invertoare solare).

• Germaniu

Diodele de germaniu arată adesea o cădere directă mai mică (aproximativ 0,3 V la curent modest), ceea ce poate fi satisfăcător în lucrările cu semnal mic, aproape de limita de conducție. Compensarea este un curent de scurgere mai mare și o sensibilitate mai puternică la temperatură. În noduri de mare impedanță sau medii calde, acea scurgere poate influența în tăcere măsurările, distorsiona limitele sau introduce offset-uri care sunt greu de “văzut” până la teste târzii.

Aceasta este un motiv pentru care dispozitivele pe bază de germaniu rămân limitate la aplicații de nișă. Ele pot soluționa eficient probleme specifice analogice, dar derapajul de temperatură, stabilitatea polarizării și comportamentul de scurgere trebuie să fie controlate cu atenție.

• Siliciu

Siliciul rămâne norma generală pentru că este stabil, prietenos din punct de vedere al costurilor și, de obicei, are o scurgere mult mai mică decât germaniu. Căderea directă este adesea citată în jur de 0,7 V la curent moderat, dar circuitele reale expun cât de mult se modifică acel număr cu densitatea de curent, temperatura și alegerea structurii. Chiar și în cadrul “diodelor de siliciu”, comportamentul diferă notabil între familiile standard PN, Schottky și cele rapide/ultrarapide PN.

Ceea ce oferă siliciul în inginerie zilnică este predictibilitatea pe o gamă operativă largă și un ecosistem profund de opțiuni de ambalare și istoric de fiabilitate. În lucrul de producție, acea predictibilitate se simte adesea mai reconfortant decât vânarea unui mic avantaj teoretic de eficiență care ar putea dispărea odată ce aranjamentul și asamblarea termică devin reale.

• Dispozitive cu bandgap larg (SiC, GaN)

Dispozitivele cu bandgap larg ridică limitele practice în ceea ce privește tensiunea, temperatura și viteza de comutare. Bandgap-urile mai mari și câmpurile electrice critice mai ridicate permit regiuni de derapaj mai subțiri pentru o anumită tensiune de blocare, ceea ce reduce pierderile de conducție și susține comutarea mai rapidă cu o sarcină stocată mai mică.

Impactul nu se limitează la dispozitivul în sine. Marginile de comutare devin mai abrupte, ceea ce împinge modificările în dimensionarea elementelor magnetice, strategia termică și controlul EMI. Dispozitivele cu bandgap larg pot produce eficiență și densitate impresionante, dar tind să expună geometrii de buclă neglijente, strategii de amortizare slabe sau control lax al zgomotului de oscilație și zgomotului în mod comun. Când disciplina de design din jur se potrivește capacității dispozitivului, rezultatele pot părea aproape fără efort; când nu este cazul, formele de undă oferă feedback imediat și umilitor.

GaN vs. SiC în practică

• GaN: O alegere puternică atunci când pierderea de comutare stabilește limita

GaN este adesea ales în scenarii de comutare de frecvență înaltă, unde capacitanța low și comportamentul rapid de recuperare reduc pierderile de comutare. În construcțiile practice, GaN tinde să recompenseze aranjamentele care mențin inducția de buclă scăzută și dv/dt controlat, deoarece activarea neintenționată și EMI pot apărea rapid în altfel.

Exemple comune de aplicații: încărcătoare rapide, etape DC/DC de înaltă densitate, etape RF de putere selectate

Când este executat curat, GaN permite elemente magnetice mai mici și o densitate de putere mai mare. Când este executat neglijent, poate părea “temperamental,” deși cauza principală este de obicei paraziții și aranjamentul, nu fizica dispozitivului. Acea distincție contează pentru că schimbă ceea ce repari: geometria cuprică și amortizarea, nu un schimb aleatoriu de piese.

• SiC: O alegere confortabilă atunci când tensiunea, puterea și mărimea termică conduc designul

SiC este adesea preferat în conversia de înaltă tensiune și putere, locuri unde stresul electric și temperatura nu sunt prietenoase. Oferă o putere de rupere ridicată, un comportament solid la temperaturi ridicate și o reputație de robustețe în medii de putere dure. În sistemele implementate, SiC adesea reduce presiunea termică și îmbunătățește eficiența la tensiuni mai mari, dar poate, de asemenea, redirecționa atenția spre coordonarea izolației, distanțarea/clearance-ul și comportamentul de supratensiune.

Exemple comune de aplicații: invertoare de tracțiune pentru vehicule electrice, încărcătoare de bord, invertoare solare

Echipele de design care tratează SiC ca pe un substitut de siliciu adesea pierd unde strălucește: comportamentul la nivel de sistem sub stres electric solicitant, nu doar un upgrade de componentă unu la unu.

Un flux de lucru practic de recunoaștere și selecție

Începeți prin a scrie limitele de funcționare într-un mod care impune realism. Definiți tensiunea maximă inversă cu o marjă, curentul continuu și de vârf, pierderile acceptabile, frecvența de comutare și mediul termic real (interval de temperatură, flux de aer, surse de căldură din apropiere). De acolo, selectați un pachet care se potrivește cu calea de răcire mecanică pe care o aveți cu adevărat, nu cu cea pe care ați dori să o aveți.

Apoi alegeți platforma de material și familia de diode care se potrivesc cel mai bine cu echilibrul pierderilor și comportamentul de comutare pe care îl puteți susține.

Opțiuni de familii de diode evaluate frecvent: PN standard, PN rapid/ultrarapid, Schottky, Schottky SiC, soluții bazate pe GaN

Lucrul pe bancă dezvăluie adesea diferența dintre ratingurile nominale și realitatea asamblată: oscilații determinate de inductanța de montaj, creșterea temperaturii dominată de detaliile de montare și pierderile de comutare modelate de capacitățile parazitare. O obișnuință de măsurare care tinde să fie benefică este să se probeze pentru overshoot la diodă, să se estimeze temperatura junctiunii utilizând temperatura carcasei plus presupunerile despre rezistența termică și să se itereze modificările de snubare sau de aranjare înainte de a concluziona că alegerea dispozitivului a fost greșită.

Acest stil de validare atinge de obicei o soluție stabilă mai repede decât ciclarea prin mai multe piese, lăsând implementarea fizică neschimbată.

Alegerea materialului rareori se comportă ca o optimizare izolată. Alegerea Si, Ge, SiC sau GaN angajează efectiv designul într-un regim de viteză de comutare, un profil EMI, un plan termic și un stil de implementare mecanică. Multe echipe de succes descoperă că cel mai mare pas înainte nu este adoptarea celui mai nou material, ci alegerea platformei care se potrivește capacității lor de a controla parazitii, de a verifica termicele cu teste credibile și de a menține fabricarea constantă.

Componentele cu bandgap larg pot produce rezultate excelente, dar beneficiul apare cel mai clar atunci când întregul proces de design, disciplina layout-ului, practica de măsurare și repetabilitatea construcției sunt gata să susțină ceea ce aceste dispozitive vor solicita.

Caracteristicile diodelor

Selectarea unei diode tinde să decurgă mai bine atunci când fișa tehnică este tratată ca un set de limite care trebuie să supraviețuiească formelor de undă reale, fluxului de căldură real al PCB-ului și toleranțelor reale, mai degrabă decât ca o listă de valori tipice care par reconfortante pe hârtie. Multe surprize în design apar la prima pornire deoarece dioda este simultan un dispozitiv electric și o sarcină termică, iar cele două fețe interacționează în moduri care sunt ușor de subestimat în timpul calculelor pe birou. O mentalitate care economisește timp mai târziu este să presupui că măsurătorile timpurii vor arăta mai dure decât numerele curate, mediate pe care le-ai calculat, apoi să alegi și să validezi în consecință.

Curentul direct de obicei se comprimă într-un buget termic

Curentul maxim direct (IF) se citește mai adevărat atunci când este interpretat ca un plafon de încălzire legat de un anumit pachet și condiție de testare, nu ca o promisiune electrică independentă. Pierderea prin conducție directă este adesea aproximată astfel:

Pcond ≈ IF × VF

În multe aplicații de comutare sau pulsat, disipația totală a diodelor nu se limitează doar la conducție; comutația și forma de undă pot adăuga putere pe care schema nu o “arată”. Estimarea temperaturii junctiunii urmează de obicei:

Tj ≈ Ta + (Ptotal × RθJA)

Ta reflectă mediul din jurul dispozitivului, iar RθJA se schimbă dramatic cu alegerea pachetului, aria de cupru, fluxul de aer, cositorirea prin viase și modul în care componenta este montată mecanic. Același număr de parte poate să se comporte politicoas pe un layout deschis cu cupru generos și apoi să funcționeze inconfortabil de cald după o trecere densă, un rezultat care poate părea nedrept până îți amintești că calea termică este efectiv parte a circuitului. Când faci alegeri timpurii, adesea se simte mai solid să începi de la o creștere de temperatură acceptabilă (rezerva ta termică) și să calculezi înapoi un curent în regim staționar decât să începi de la IF principal și să speri că placa se va ocupa de acest lucru.

Tensiunea directă (VF) se schimbă odată cu curentul, temperatura și densitatea curentului, așa că tratarea ei ca un constant fix este locul unde multe estimări de pierdere deviază pe tăcute. Familiarul “0.7 V” este în principal o scurtătură mentală pentru o diodă PN de siliciu de semnal mic la curent moderat; nu este un ancor universal.

La curent mai mare, VF crește în mod obișnuit, ceea ce înseamnă că pierderea prin conducție poate să crească mai repede decât sugerează o estimare inițială. La temperaturi mai mari, VF pentru diodile PN de siliciu scade adesea, ceea ce poate influența împărțirea curentului în trasee paralele în moduri care par contraintuitive atunci când ai așteptat o împărțire stabilă.

O abordare mai constantă este să tratezi VF ca o gamă limitată în loc de o valoare unică atrăgătoare. Dacă te interesează disipația previzibilă, utilizarea celui mai rău caz VF din curbele fișei tehnice la curentul intenționat și temperatura junctiunii/ambientale produce în general mai puține surprize termice neplăcute decât bazarea pe un număr tipic.

Surge-ul de pornire, încărcarea capacitivă și impulsul inductiv creează în mod regulat scurte surge-uri directe care nu apar în calculul curentului în regim staționar. Diodele tind să tolereze aceste evenimente atunci când două realități se aliniază: surge-ul maxim este în interiorul limitei de surge specificate și încălzirea în timp rămâne în cadrul a ceea ce pachetul și PCB-ul pot elibera.

Condiții de verificat:

• Curentul de surge maxim rămâne în limitele IFSM (evaluarea surselor non-repetitive).

• Încălzirea medie și RMS rămân în interiorul limitei termice pentru trenul de impulsuri actual.

O obișnuință care reduce misterele din domeniu este să compari lățimea impulsului, rata de repetare și energia cu ghidul de supratensiune din fișa tehnică, mai degrabă decât să presupui că este scurt, așa că nu contează. Impulsurile scurte tot injectează căldură în joncțiune, iar impulsurile repetate pot acumula temperatura mai repede decât se aștepta, în special când fluxul de aer este modest sau placa este încapsulată termic.

Tensiunea inversă ar trebui să urmărească vârfurile reale, nu doar șinele nominale

Tensiunea maximă repetitivă inversă (VRRM) este mai convingătoare atunci când este aleasă în raport cu cel mai rău stres invers credibil, inclusiv oscilații, tranziții inductive și depășiri rapide, mai degrabă decât în raport cu valoarea calmă, nominală a șinei. În asamblări reale, tensiunea inversă constantă poate fi o mică fracțiune din vârful adevărat din cauza inductanței parazite și a marginilor de comutare care produc cu bucurie vârfuri.

Surse care frecvent supraestimează vârfurile inverse:

• Inductanța cablului

• Inductanța de scurgere a transformatorului

• Bobinele de releu și alte sarcini inductive

• Marginile rapide de comutare care interacționează cu inductanța și capacitanța parazită

Multe proiecte încep cu o marjă de tensiune conservatoare, de obicei în jurul a de două ori tensiunea inversă constantă de cel mai rău caz, și ulterior rafinează selecția folosind măsurători și informații detaliate din fișa tehnică.

Elemente care sunt revizuite frecvent în timpul acelei rafinări:

• Evaluări ale tensiunii transiente

• Comportament în avalanșă sau de supratensiune

• Forme de undă măsurate capturate cu sonde corespunzătoare

Mai multă marjă în VRRM nu este doar despre a te feri de rupere; de asemenea, tinde să facă designul mai puțin sensibil la depășiri induse de aranjament și acumularea toleranțelor. Acea pernă suplimentară poate reduce fricțiunea emoțională a activării deoarece petreci mai puțin timp discutând cu forme de undă care sunt tehnic permise doar în simulare.

Vârfurile inversă sunt frecvent underestimate deoarece instrumentele lente nu le raportează niciodată, iar chiar și un osciloscop le poate masca dacă banda de frecvență este limitată sau sondarea introduce propriile sale oscilații. Atunci când un diode se află aproape de un inductor sau de un nod de comutare, este prudent să presupui că prima captură a osciloscopului va revela conținut de frecvență mai mare decât a sugerat simularea, apoi să alegi VRRM și opțiuni de amortizare/snubbin având această realitate în minte. În laborator, configurația de măsurare decide adesea dacă un vârf arată „gestibil” sau „misterios”, așa că este important să tratezi sondarea ca parte a experimentului – nu ca un observator neutru.

Comportamentul de comutare

La frecvențe reduse, multe dioduri par interschimbabile. Pe măsură ce ratele de margine cresc, diferențiatorii care încep să domine sunt legați de stocarea sarcinii și parazitice, iar aceștia se manifestă ca pierdere, depășire și zgomot care pot fi surprinzător de încăpățânate.

Diferențiatori de mare viteză:

• Comportamentul de recuperare inversă

• Capacitanta joncțiunii

• Interacțiunea cu impedanțele înconjurătoare care transformă comportamentul dispozitivului în EMI și oscilații

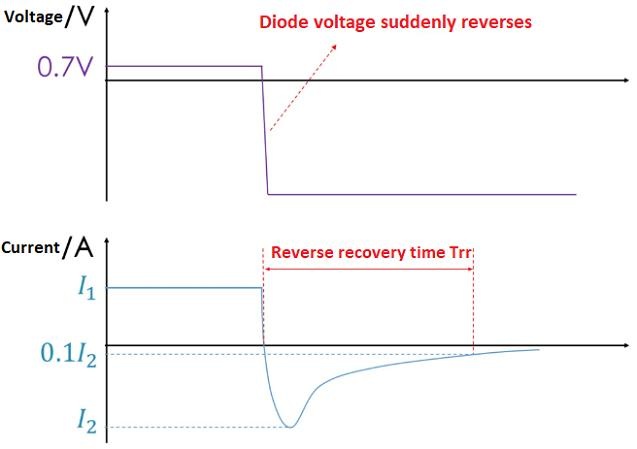

Diodele standard PN stochează sarcină în timpul conducerii directe, iar când sunt invers-biased acea sarcină trebuie eliminată, creând curent de recuperare inversă. Acea curent poate traduce în disipare suplimentară și poate, de asemenea, excita inductanța parazită, producând depășiri care se simt „legate de aranjament” chiar și atunci când fizica diodei este cauza principală.

Consecințe tipice ale recuperării inverse:

• Pierdere mai mare la comutare

• Depășire a tensiunii peste inductanța parazită

• Comportament EMI mai prost

Diodele de recuperare rapidă reduc sarcina stocată. Diodele Schottky evită în mare parte recuperarea inversă clasică a purtătorilor minoritari, dar acea avantaj este adesea asociat cu o scurgere mai mare și, în multe familii de Schottky pe siliciu, o capacitate mai mică de tensiune inversă. Diodele SiC sunt frecvent alese în etape de tensiune mai înaltă și frecvență mai mare deoarece combină o capacitate de tensiune puternică cu un comportament de recuperare curat, ceea ce poate face eficiența și formele de undă de comutare mai ușor de suportat.

Un comportament de recuperare mai bun reduce adesea cât de agresiv trebuie să fie snubbingul. Un aranjament bun este încă important, dar o recuperare mai curată poate face ca munca de conformitate și reglare termică să pară mai puțin ca o luptă.

Chiar și atunci când evaluările DC directe și inverse par confortabile, capacitatea joncțiunii poate încărca un nod la frecvențe ridicate în moduri care sunt ușor de trecut cu vederea în timpul revizuirii schematicului. Cj poate încetini tranzițiile, injecta curent de deplasare în noduri sensibile și rezona cu inductanța buclei.

Efecte comune induse de Cj:

• Tranziții mai lente ale marginii

• Curent de deplasare în noduri apropiate

• Rezonanțe cu inductanța care apar ca oscilații

Din această cauză, curbele de capacitate din fișa tehnică merită adesea aceeași atenție pe care ai oferi-o curbelor de recuperare. În lucrările de banc, Cj este un motiv frecvent pentru care o diodă pare liniștită în timp ce alta face ca convertorul să pară sensibil sau mai greu de stabilizat, iar acea diferență poate fi simțită cu mult înainte de a fi explicată clar.

Curba I–V Exponențială înseamnă că Schimbările Mici de VF Pot Influența Serios Curentul

Relația I–V a unui diode este exponențială, astfel încât schimbări modeste în VF pot cauza variții mari în curent. Această non-liniaritate devine deosebit de vizibilă atunci când dioda este utilizată ca un element de limitare sau de direcționare, mai degrabă decât ca un simplu redresor.

Aplicații în care această non-liniaritate apare rapid:

• Circuite de limitare

• Aplicații de OR-ing

• Schimbarea nivelului

• Direcționarea curentului

Deriva temperaturii și variațiile de proces pot muta VF suficient pentru a schimba material curentul, motiv pentru care curbele „tipice” construiesc intuiție, dar nu oferă multă liniște sufletească atunci când ai nevoie de o limită predictibilă. Dacă dioda protejează circuite costisitoare, designul pe baza curbelor din cel mai defavorizant caz tinde să pară mai disciplinat decât să pariezi pe comportamentul tipic.

Schimbările de temperatură influențează comportamentele multiple ale diodelor deodată, iar acele schimbări nu ajută întotdeauna în aceeași direcție. Ca urmare, o verificare la temperatura camerei poate părea curată în timp ce un test într-o carcasă caldă descoperă constrângerea reală.

Schimbările cauzate de temperatură includ de obicei:

• Comportamentul VF (de obicei scade cu temperatura pentru siliciul PN)

• Curent de scurgere (de obicei crește puternic cu temperatura)

• Limitări de operare sigură care devin mai stricte pentru că gradientul termic are mai puțin loc de respirație

Multe probleme încăpățânate ale diodelor sunt declanșate de temperatură, apărând doar după ce placa a fost expusă, enclosura se încălzește sau mediu este pur și simplu cald. Luarea în considerare a acestor condiții devreme reduce șansele unui prototip care se comportă perfect pe banc și slab într-un cadru realist.

Alegeri de Material și Familie

Siliciul rămâne popular în proiectele de uz general, deoarece tinde să ofere scurgere scăzută și comportament robust în întreaga gamă de temperaturi și tensiuni de operare obișnuite. Componentele din germaniu exhibă de obicei scurgeri mai mari la aceeași temperatură, ceea ce le face mai puțin attrăgătoare în multe proiecte moderne, cu excepția nevoilor de nișă.

O hartă rapidă a familiilor comune:

• Schottky: VF scăzut la tensiune modestă și comportament rapid, adesea asociat cu scurgeri mai mari și VRRM limitat în multe familii.

• SiC: capacitate puternică de tensiune înaltă și comutare curată, adesea cu VF mai mare la curent mic decât Schottky din siliciu.

• PN Rapid: un compromis atunci când costul/disponibilitatea înclină decizia, cu comportament de recuperare care necesită încă verificare.

O perspectivă de selecție pe care multe echipe o consideră liniștitoare este să decidă devreme care constrângere este cel mai probabil să domine iterația designului tău: ești limitat de pierdere/temperatură sau ești limitat de zgomot/oscilație? Această cadrare tinde să te ghideze spre familia de diode corectă mai repede decât obsesia pentru orice parametru de titlu.

Identificarea Polarității

Banda catodică este de obicei cea mai rapidă indicație vizuală, dar marcajele variază între pachete, orientarea benzii, bobine și furnizori, iar ambiguitatea apare de obicei exact atunci când ești obosit sau te miști rapid. Când o greșeală de polaritate ar costa un prototip, ar răspunde timpului de depanare sau ar crea un mod de eșec confuz, o verificare rapidă cu DMM în modul de testare a diodelor este o modalitate cu efort redus de a reduce acel risc.

Ce arată de obicei o verificare rapidă în modul de diode:

• Direcția înainte: un VF plauzibil

• Direcția inversă: OL sau o citire mult mai mare

Acest mic pas împiedică o parte disproporționată din problemele de aducere timpurie, în special atunci când părțile au fost reambalate, plasate manual sau înlocuite în timpul achiziției.

Un Flux de Lucru care Supraviețuiește de Obicei Primei Asamblări a Plăcii

1) Definește tensiuni inverse stabile și tranzitorii, apoi alege VRRM cu marjă bazată pe vârfuri măsurate sau modelate realist.

2) Estimează pierderile de conducție și comutare, apoi verifică Tj folosind date termice ale pachetului și condițiile reale de răcire ale PCB-ului (cupru, flux de aer, densitate de plasare).

3) Alege familia de diode pe baza vitezei de comutare și comportamentului EMI, nu numai pe baza VF.

4) Validă folosind forme de undă pe banc la temperatură; aproape de nodurile de comutare, așteaptă-te ca prima captare cu osciloscopul să dezvăluie stres legat de margine care părea mai mic în analiza inițială.

5) Blochează alegerea doar după ce layout-ul și realitatea termică sunt reprezentate, pentru că pachetul și cuprul determină adesea rezultatul mai mult decât sugerează schema.

Metode Practice pentru Testarea Diodelor

Un test al diodei rareori reușește prin urmărirea unui număr perfect; reușește prin confirmarea direcționalității, identificarea modurilor evidente de defectare și recunoașterea momentului în care circuitul înconjurător distorsionează citirea. Un DMM în modul diodă este de obicei cea mai rapidă verificare pe teren deoarece aplică un curent controlat mic și raportează căderea în avans, dar citirea devine mult mai semnificativă când ai în minte contextul: tipul diodei, intervalul de curent așteptat și dacă dispozitivul este măsurat în circuit sau izolat. Când simptomul și multimetrul nu sunt de acord, adesea este configurația multimetrului care trebuie să devină mai deliberată, nu răbdarea ta.

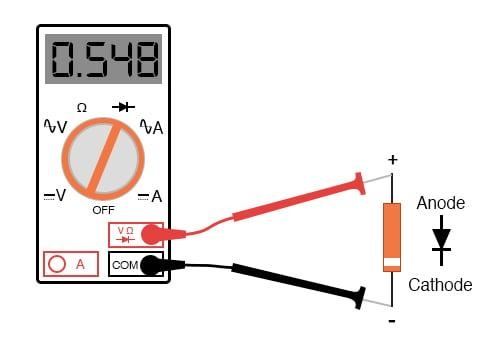

Utilizarea unui DMM în Modul Diodă

Plasează sonda roșie pe anod și sonda neagră pe catod. O diodă de siliciu sănătoasă citeste de obicei în jur de 0.55–0.85 V, cu valoarea exactă depinzând de curentul de testare al DMM-ului și de structura diodei. Dispozitivele din germaniu citesc adesea mai mic, în jur de 0.2–0.35 V.

Inversează sondele. O diodă sănătoasă arată de obicei OL, o citire foarte mare, sau nu indică conducție. În depanare, modelul de conducție într-o direcție, blocând în cealaltă, este adesea mai convingător decât numărul exact din avans.

Dacă dioda citeste aproape 0 V în ambele direcții, este efectiv scurtcircuitată; aceasta urmează adesea unui curent excesiv, evenimente de polaritate inversă sau stres de supratensiune.

Dacă citește OL în ambele direcții, poate fi deschisă, crăpată intern, lipită slab sau pur și simplu nu este condusă suficient de tare de multimetrul pentru a fi polarizată în avans (o situație care apare cu unele LED-uri, anumite piese Schottky în funcție de comportamentul multimetrului și stringuri de diode în serie).

Este de asemenea important să păstrezi autocontrolul emoțional aici: un VF ușor greșit nu înseamnă automat că piesa este defectă. Multe diode funcționale citesc mai mari când sunt reci, mai mici când sunt calde și se schimbă în funcție de curentul de testare al DMM-ului. Dacă direcționalitatea este corectă și VF este plauzibil pentru familia diodei, aceasta este adesea suficientă pentru un prim pas de depanare.

De ce citirile în circuit pot induce în eroare

Testarea în circuit poate minți deoarece curentul DMM-ului poate trece prin componente paralele în loc de dioda țintă. Cărțile alternative includ adesea rezistențe, alte diode, joncțiuni de tranzistor și structuri de protecție la intrare IC. Rezultatul poate arăta convingător de normal chiar dacă dioda testată este deschisă, sau poate arăta conducție în ambele direcții chiar dacă dioda este bună.

Cele mai consumatoare de timp cazuri tind să implice șine și linii de semnal conectate la IC-uri, unde diodele de protecție interne pot limita curentul multimetrului și imita o cădere înainte pe care nu te-ai aștepta.

Pentru a crește încrederea, ridică o sonde sau izolează în alt mod dioda de rețeaua înconjurătoare. Ridicarea unei singure sonde este de obicei suficientă; este mai rapidă decât îndepărtarea completă, este mai blândă cu padurile și evită depanări extinse bazate pe căi de conducție fantomă.

Un flux de lucru care se simte adesea eficient este:

• Testează în circuit mai întâi ca triagă.

• Dacă este ambiguu, izolează o sonda și retestează.

Această obișnuință în două etape economisește timp, păstrându-se în același timp pe o concluzie la care poți să stai în spate.

Diode speciale

Dioda Schottky

Diodele Schottky citesc adesea în jur de 0.15–0.45 V, așa că un număr care pare prea mic poate fi complet legitim. Ele sunt utilizate pe scară largă în surse de alimentare și rectificare de mare viteză deoarece pierderea în avans poate fi mai mică.

O prudență practice: Schottky-urile se pot degrada prin dezvoltarea unei pierderi crescute înainte de a se defecta ca un scurtcircuit evident. Un test de bază cu un DMM poate părea în continuare acceptabil în timp ce circuitul se comportă prost sub tensiune. Dacă simptomele sugerează pierdere (drenaj de așteptare neașteptat, șine care se prăbușesc, piese care se încălzesc în repaus), un test de pierdere inversă folosind o sursă DC și o rezistență în serie poate revela ceea ce modul diodă poate să nu arate.

LED-uri

Căderile în avans ale LED-urilor sunt mai mari decât cele ale diodele standard de siliciu: roșu este adesea în jur de 1.8 V, în timp ce albastru/alb poate depăși 3 V. Unele DMM-uri nu oferă suficientă tensiune de conformare în modul diodă pentru a polariza în avans anumite LED-uri, așa că multimetrul poate arăta OL chiar și atunci când LED-ul este sănătos.

Pentru verificarea LED-urilor, o sursă limitată de curent (o sursă mică plus o rezistență) oferă adesea un răspuns mai clar decât dependența exclusiv de modul diodă și reduce șansele de curent excesiv accidental în timpul testării.

Diodă Zener

Pe un DMM, un Zener arată de obicei ca o diodă normală în direcția avansată. Comportamentul definitoriu este tensiunea de spargere inversă (Vz), pe care majoritatea modurilor de diode ale DMM-urilor nu o pot atinge.

Pentru a verifica acțiunea Zener, folosește o sursă DC și o rezistență în serie, polarizează invers Zenerul și măsoară tensiunea de-a lungul acestuia. Alege rezistența pentru a menține curentul într-un interval sigur. Aceasta aliniază testul cu modul în care piesa se comportă în circuite reale și evită confortul fals al unui control doar în avans.

LED-uri IR

LED-urile IR adesea nu strălucesc vizibil. O cameră de telefon poate detecta adesea emisia ca o lumină slabă atunci când LED-ul este polarizat direct, ceea ce devine un pas de confirmare convenabil atunci când citirea DMM este inconcludentă sau când vrei să verifici că dispozitivul emite în loc să conducă pur și simplu.

Trecerea dincolo de Trecut/Respins

Un test bun pentru diode răspunde la trei întrebări: conduce în direcția dorită, blochează invers în condițiile de testare și comportamentul se potrivește cu tipul de diode utilizat în acel circuit. Numărul de tensiune de avans este adesea cel mai bine tratat ca o amprentă care susține o ipoteză, nu ca un audit strict al specificațiilor.

În depanare, citirile ambigue indică de obicei fie trasee paralele în circuit, fie o nepotrivire între metoda de testare și familia de diode. Atunci când rezultatele multimetrei și simptomele circuitului sunt în conflict, este adesea mai înțelept să te încrezi în simptome și să îmbunătățești testul: izolează un fir, aplică un curent controlat sau verifică ruperea Zener cu o sursă de alimentare. Această abordare reduce refacerea și ajută la evitarea înlocuirii părților funcționale în timp ce adevărata defecțiune rămâne neschimbată.

Funcțiile diodei și aplicațiile în lumea reală

O diodă își câștigă reputația din conducția direcțională, totuși circuitele reale rareori se comportă ca un „element unidirecțional” curat. Acea asimetrie devine un leviat practic pentru modelarea formelor de undă, ghidând energia acolo unde este binevenită și descurajând-o acolo unde cauzează probleme. În munca de zi cu zi de proiectare, este greu să nu dezvolți un respect sănătos pentru diodă ca un switch neliniar al cărui picaj în direcție, capacitate de joncțiune, recuperare inversă, scurgere și deriva de temperatură lasă amprente vizibile asupra comportamentului sistemului. Tratamentele acestor trăsături non-ideale ca fiind inputuri de design de primă clasă tind să reducă surprizele de etapă târzie pe bancă.

Detectarea celor mai înalte valori în receptorii AM

În recepția AM, dioda este folosită frecvent pentru rectificarea vârfului/envelopei. Prin suprimarea polarității negative a purtătorului RF, învelișul de modulare devine disponibil ca o tensiune asemănătoare cu cea de bandă de bază la ieșirea detectorului. O rețea RC care o urmează netezește atunci RF-ul rectificat, tradează ripple-ul rezidual în funcție de abilitatea de a urmări dinamica reală a sunetului.

Alegerea unei constante RC în timp ce se păstrează detaliile audibile

Valoarea RC ajunge să trăiască într-un interval îngust condus de practică, deoarece trebuie să satisfacă două comportamente opuse simultan: să rețină încărcătura între vârfurile RF, dar să elibereze suficient de repede pentru a urmări învelișul.

Țintă RC care tind să funcționeze în detectoarele de înveliș AM convenționale:

• RC mult mai lungă decât perioada purtătorului, astfel încât condensatorul să nu se deșcarce semnificativ între vârfurile RF.

• RC mult mai scurtă decât cele mai rapide variații ale învelișului de interes, astfel încât ieșirea să poată urmări schimbările audio.

Când RC se abate prea mic, ieșirea detectorului poartă un ripple RF excesiv; după amplificare, rezultatul apare adesea ca fiind zgomotos sau neclar, iar grafica pe osciloscop arată de obicei neliniștită. Când RC se abate prea mare, condensatorul se agață de vârfuri; detectorul eșuează apoi să urmărească mișcarea rapidă descendentă a învelișului, producând o încercuire diagonală pe care ascultătorii o descriu adesea ca atacuri amortizate și claritate redusă. O abordare comună de acordare începe cu frecvența purtătorului și cea mai mare frecvență audio necesară, urmată de ajustarea RC, verificând distorsiunea pe un osciloscop și monitorizând schimbările în claritatea discursului sau răspunsul percuției.

Comportamentele non-ideale ale diodei care apar în rezultatele detectării

Picajul înainte și capacitatea de joncțiune influențează în mod obișnuit performanța detectorului de înveliș în moduri care sunt ușor de subestimat până când sunt implicate semnale slabe. La amplitudini RF scăzute, tensiunea de avans se comportă ca un prag de detecție eficient, astfel încât sensibilitatea scade mai repede decât sugerează intuiția. Aceasta este o cauză pentru care diodele cu semnal mic și diodele Schottky sunt frecvent alese pentru detectarea AM a semnalelor slabe: circuitul pur și simplu „se trezește” mai devreme.

Capacitatea de joncțiune poate de asemenea să influențeze circuitul acordat, scăzând Q sau mutând rezonanța și reducind silențiosamente selectivitatea. Dacă detectorul este atașat fără tamponare sau este mutat în timpul aranjamentului, răspunsul de la front-end poate varia suficient pentru a putea fi măsurat. O mentalitate care tinde să ofere rezultate este de a considera dioda detectorului ca parte a rețelei RF, nu ca un bloc „doar audio”; schimbarea tipurilor de diode sau mutarea conexiunii detectorului alterează adesea comportamentul RF în același timp, chiar și atunci când ieșirea de bandă de bază arată încă plauzibil.

Rectificarea puterii

Redresoarele transformă AC în DC pulsatoriu astfel încât filtrarea și reglementarea să poată produce surse de alimentare utilizabile. Conducția direcțională permite redresarea, dar topologia determină în mare măsură cum arată ripla, cât de mult este solicitat transformatorul și unde se pierd eficiența. În practică, deciziile legate de redresoare apar adesea ulterior sub formă de căldură, zgmote audibile ale transformatorului sau o scădere neașteptată sub sarcină, de obicei în cel mai puțin convenabil moment.

Redresoare cu jumătate de undă

Un redresor cu jumătate de undă folosește un singur diode și doar o jumătate de ciclu din forma de undă AC. Circuitul este ușor de construit și ieftin, dar jumătatea de ciclu neutilizată lasă efectiv energie disponibilă nefolosită. Ripla apare la frecvența de linie, ceea ce tinde să facă filtrarea să pară mai încăpățânată decât se aștepta, împingând proiectanții spre condensatori de rezervor mai mari și acceptând curenți de încărcare de vârf mai mari.

Aceste curenți de vârf pot solicita dioda și transformatorul, și pot exagera căderea de tensiune dacă impedanța sursei nu este mică. Pe bancă, acest lucru se prezintă adesea ca „ a arătat bine fără sarcină, apoi s-a prăbușit când am cerut curent”, ceea ce devine mai puțin misterios odată ce conducția pulsată este reprezentată grafic, mai degrabă decât mediată.

Redresoare cu punte pe toată unda

O punte cu toată unda folosește patru diode pentru a redresa ambele jumătăți ale formei de undă AC. Frecvența riplei se dublează, ceea ce face adesea ca un anumit obiectiv de ripla să fie mai ușor de atins cu o capacitate mai mică decât o abordare cu jumătate de undă, și reglementarea sarcinii se îmbunătățește de obicei. Compensarea este că curentul circulă prin două diode în serie în timpul fiecărui interval de conducție, astfel că pierderea de conducție crește comparativ cu un comutator ideal sau unele aranjamente cu punct central.

În multe construcții reale, comportamentul termic devine constrângerea decisivă. Chiar și curenții medii de sarcină moderată pot genera încălzire notabilă deoarece curentul ajunge în vârfuri înguste aproape de creasta formei de undă AC. Comportamentul curentului de vârf devine adesea evident doar după măsurarea temperaturii diodei în condiții de sarcină susținută în loc să se bazeze doar pe calcule ale curentului mediu.

Selectarea diodei pentru redresoare

Alegerea diodei pentru redresor este de obicei un act de echilibrare între pierderile electrice, comportamentul de comutare și toleranța la stres.

Factori de selecție comuni adesea echilibrați în timpul proiectării:

• Tensiunea de înainte la curentul de funcționare actual (o cădere mai mică înseamnă în general mai puțină disipare, în special pe șinele de tensiune joasă).

• Comportamentul de recuperare înapoi (recuperarea rapidă/fină tinde să reducă pierderile de comutare și zgomotul condus/radiat în medii cu frecvențe mai mari).

• Capacitatea de creștere și rezistența termică (pulsurile de încărcare și curentul de pornire pot domina stresul chiar și când curentul mediu pare modest).

La frecvența de linie, diodele de siliciu standard se comportă adesea adecvat și predictibil. În convertoare cu frecvențe mai mari, recuperarea înapoi poate deveni o sursă principală de pierdere și EMI; în acel moment, diodele Schottky, siliciul cu recuperare rapidă sau opțiunile cu bandgap larg sunt adesea alese deoarece comportamentul lor de comutare este mai ușor de menținut silențios și rece, presupunând că aspectul și paraziticul sunt gestionate cu aceeași atenție.

Reglementarea tensiunii și protecția

Diodele Zener funcționează în ruperea inversă pentru a menține o tensiune aproximativ constantă, ceea ce sprijină referințele de shunt și comportamentele de prindere. În practică, ele pot părea deceptiv de simple: o piesă, o rezistență, gata; până când sunt aplicate extreme de linie, sarcină și temperatură și „clampa ușoară” se transformă într-o problemă de încălzire și toleranță.

Proiectarea biasului Zener în funcție de mișcarea liniei și sarcinii

Un regulator de shunt Zener folosește o rezistență în serie (sau o sursă de curent) pentru a limita curentul. Sarcina de proiectare este de a menține Zenerul funcționând într-o zonă în care se comportă ca o referință utilizabilă fără a fi dus la o disipare dăunătoare.

Limitele curentului Zener pe care proiectanții le impun de obicei:

• Peste curentul de îndoire, astfel încât tensiunea Zener să fie rezonabil de stabilă, iar impedanța dinamică să rămână suficient de mică pentru precizia necesară.

• Sub maximul permis stabilit de disiparea de putere în cele mai proaste condiții de tensiune de intrare și curent minim de sarcină.

Fiabilitatea pe termen lung depinde adesea de dimensionarea rezistențelor în condiții de worst-case în loc de condiții normale de funcționare. O tensiune mare de intrare, o sarcină ușoară, un pornire la rece și o temperatură ambiantă ridicată pot crește semnificativ disiparea de putere a diodelor Zener comparativ cu funcționarea tipică. Creșterea termică nu este doar o problemă de fiabilitate; afectează și derivarea, iar puterea eficientă depinde în mare măsură de modul în care căldura este îndepărtată de suprafața de cupru, fluxul de aer și condițiile de carcasă.

Când dioda Zener își câștigă în continuare locul în hardware-ul modern

Regulatorii de comutare oferă în general o eficiență mai bună și o gamă de sarcină practică mai largă decât reglementarea pe bază de shunt Zener, în special atunci când curentul de sarcină este mai mare decât cel mic. Chiar și așa, diodele Zener rămân atractive în roluri în care comportamentul lor pare direct, rapid și ușor de înțeles în condiții de defect.

Aplicații comune ale diodelor Zener întâlnite în desenele moderne:

• Limitarea supratensiunii pe intrările de alimentare.

• Supresia transiantă pentru evenimente cu energie lentă până la moderată (adesea asociată cu o rezistență în serie sau un element TVS dedicat).

• Generarea de referințe simple în care precizia strânsă nu este ținta și pierderile de putere sunt acceptabile.

O perspectivă de proiectare care tinde să reducă dezamăgirea este de a trata multe implementări Zener în principal ca limitatoare de tensiune, cu excepția cazului în care bugetul de curent și mediul termic sunt stabile suficient pentru a susține comportamentul real de reglementare cu o derivare previzibilă.

Familii contemporane de diode și aplicații de înalt impact

Diodele moderne acoperă multiple materiale și structuri, fiecare ajustată în jurul constrângerilor precum pierderea înainte, viteza de comutare, toleranța la temperatură, tensiunea de blocare sau emisia optică. Lecția practică este că „o diodă este o diodă” încetează să mai fie o afirmație utilă odată ce frecvența, căldura și parazitele încep să influențeze programul.

LED-uri

LED-urile pot fi surse de lumină eficiente, dar ele reacționează mai mult ca dispozitive alimentate de curent decât ca sarcini definite de tensiune, deoarece tensiunea directă variază cu temperatura și dispersia de fabricație. Pentru indicatori mici, o abordare bazată doar pe rezistente poate funcționa acceptabil, deși uniformitatea luminozității tinde să se schimbe cu alimentarea și temperatura. Pentru iluminare, driverii cu curent constant livrează de obicei o luminozitate mai constantă, rezultate mai bune în ceea ce privește durata de viață și un comportament de culoare mai consistent, avantaje care devin mai apreciate după ce vezi cât de repede „aproape aceeași LED” poate arăta diferit între unități.

Diode Schottky

Diodele Schottky oferă o tensiune directă scăzută și practic fără recuperare inversă, ceea ce le face o alegere puternică atunci când pierderile de conducție sau curățenia comutării sunt în prim-plan.

Modelele tipice de implementare Schottky:

• Benzi de alimentare cu tensiune joasă unde zeci sau sute de milivolți se transformă în eficiență și marjă reală.

• Cleme de mare viteză pe linii digitale și noduri de comutare unde încărcătura de recuperare ar injecta altfel zgomot.

Dezavantajele apar sub formă de scurgeri inversă mai mari și adesea evaluări de tensiune inversă mai scăzute decât multe diode PN, ceea ce poate deveni incomod la temperaturi ridicate sau pe benzi de tensiune mai mari.

Dispozitive SiC și GaN

Dispozitivele SiC și GaN pot reduce pierderile de conducție și comutare în conversia de putere de înaltă eficiență și sprijină frecvențe de comutare mai mari care pot micșora magneticile și condensatoarele. În schimb, aranjamentul, inductanța parazită și strategia de conducere devin mai puțin indulgente. Nu este neobișnuit ca câștigurile de eficiență așteptate să se erodeze atunci când oscilațiile forțează margini mai lente sau atunci când filtrarea EMI suplimentară este adăugată pentru a restabili conformitatea. Se acordă atenție selecției dispozitivului, dar implementarea fizică este locul unde promisiunea este fie realizată, fie cheltuită în liniște.

Diode Laser

Diodele laser permit legături de fibră, măsurători și detecție, solicitând control atent al curentului, temperaturii și condițiilor de feedback optic. Mișcări mici în curentul de conducere sau starea termică pot schimba lungimea de undă și puterea de ieșire suficient pentru a conta în metricile sistemului. Proiectele robuste includ în mod obișnuit limitarea curentului, un comportament de pornire graduală și protecție împotriva reflexiilor și ESD, deoarece modurile de defectare tind să fie abrupte mai degrabă decât graduat.

Diode de Date

Arhitecturile „diode de date” impun transfer unidirecțional printr-o structură fizică și electrică în loc să se bazeze doar pe politica software. Interfața este aranjată astfel încât un canal de întoarcere nu este doar interzis, ci absent prin design. În medii cu mare asigurare, aceasta reîncadrează securitatea într-o limită hardware mai mică care poate fi inspectată și verificată, ceea ce se aliniază adesea mai bine cu încrederea operațională pe termen lung decât cu polița perpetuă a configurației.

Lista de selecție practică

În cadrul acestor aplicații, alegerea diodei se reduce de obicei la o listă scurtă de parametri non-ideali care decid cum se comportă circuitul în formele de undă reale și la temperatura reală.

Parametrii care separă frecvent o construcție curată de una problematizantă:

• Căderea directă la curentul de funcționare real.

• Spațiul de tensiune inversă, inclusiv transienți.

• Recuperarea inversă și capacitatea joncțiunii.

• Scurgeri la temperatură.

• Calea termică plus capacitatea de curent de impuls/sursă.

• Constrângeri mecanice și de aranjament, deoarece parazitele pot domina la viteze mari ale marginii.

Funcția de bază a circuitului nu garantează o performanță stabilă. Funcționarea fiabilă depinde de echilibrarea fizicii dispozitivului, topologia circuitului, comportamentul frecvenței, condițiile termice și condițiile de formă de undă în cele mai proaste cazuri, inclusiv situații care sunt greu de reprodus în timpul testării inițiale.

Concluzie

Dioda rămân esențiale deoarece oferă un control simplu și fiabil al fluxului de curent în circuitele electronice. Performanța lor reală depinde de tensiunea directă, scurgerea inversă, ratingul de rupere, viteza de comutare, limitele termice și construcția fizică. Selectarea și testarea corespunzătoare a diodelor ajută la prevenirea defecțiunilor, îmbunătățirea eficienței, reducerea zgomotului și asigurarea unei funcționări stabile în redresoare, circuite de protecție, căi de semnal, surse de alimentare și sisteme moderne de mare viteză.

Întrebări frecvente [FAQ]

1. De ce vârfurile de tensiune inversă în circuitele cu diode devin adesea mult mai mari decât tensiunea nominală de alimentare?

Vârfurile de tensiune inversă sunt adesea amplificate de inductanța parazită, inductanța de scurgere a transformatoarelor, bobinele relee și tranzițiile rapide de comutare care interacționează cu capacitanța PCB și geometria cablurilor. În multe circuite practice, tensiunea inversă constantă observată pe hârtie reprezintă doar o fracțiune din stresul maxim efectiv experimentat în timpul evenimentelor de comutare. Aceste vârfuri pot deveni suficient de severe pentru a depăși ratingurile VRRM chiar și atunci când tensiunea nominală a căii apare sigură. Prin urmare, formele de undă de comutare reale sunt evaluate cu atenție în loc să se depindă doar de calculele în regim staționar.

2. De ce selecția VRRM se bazează pe comportamentul tranzitoriu real în loc de doar tensiunea nominală a căii?

Selectarea VRRM pe baza doar a tensiunii nominale de funcționare ignoră adesea sunetele, supratensiunile, efectele cablurilor și comportamentul de comutare inductiv care apar în timpul funcționării reale. Proiectele practice includ de obicei o marjă suplimentară de tensiune pentru a tolera vârfuri neprevăzute și stresuri induse de aranjamente. O diodă cu mai mult spațiu pentru tensiunea inversă se comportă adesea mai predictibil în timpul activării deoarece devine mai puțin sensibilă la efectele parazite și incertitudinea măsurării.

3. De ce comportamentul de recuperare inversă devine critic la frecvențe mari de comutare?

La viteze mari de comutare, sarcina stocată în interiorul diodelor PN convenționale trebuie să fie eliminată atunci când dispozitivul trece în polarizare inversă. Acest curent de recuperare inversă crește pierderile de comutare și poate excita inductanța parazită, provocând supratensiuni, sunete și EMI. Pe măsură ce frecvența de comutare crește, recuperarea inversă afectează din ce în ce mai mult comportamentul termic și calitatea formei de undă, făcând dispozitivele de recuperare rapidă și Schottky mai atractive în proiectele de convertoare de mare viteză.

4. De ce diodele Schottky și SiC îmbunătățesc adesea performanța de comutare în comparație cu diodele PN standard?

Diodele Schottky evită în mare măsură recuperarea inversă clasică a purtătorilor minoritari, ceea ce ajută la reducerea pierderilor de comutare și a supratensiunilor. Diodele SiC combină o capacitate ridicată de tensiune inversă cu un comportament de recuperare extrem de curat, făcându-le foarte eficiente în sisteme de înaltă tensiune și frecvență înaltă. Aceste caracteristici simplifică adesea controlul EMI și reduc cantitatea de snubber agresiv necesară pentru a stabiliza formele de undă de comutare.

5. De ce capacitanța joncțiunii diodei este considerată o problemă majoră în circuitele de frecvență înaltă?

Capacitanța joncțiunii interacționează cu inductanța și impedanța înconjurătoare, creând rezonanțe, tranziții mai lente, curenți de deplasare și sunete. Chiar și atunci când ratingurile de curent direct și tensiune inversă par acceptabile, capacitanța excesivă poate degrada viteza de comutare și injecta zgomot nedorit în noduri apropiate. În sistemele de comutare rapidă, capacitanța joncțiunii devine adesea unul dintre factorii ascunși care influențează EMI și stabilitatea formei de undă.

6. De ce estimările pierderilor de tensiune directă pot deveni inexacte dacă VF este tratat ca o valoare fixă?

Tensiunea directă se modifică în continuu cu temperatura, nivelul curentului și densitatea curentului. Presupunerea comună de „0.7 V” reflectă doar condiții de funcționare limitate pentru diodele PN din siliciu. La curenți mai mari, VF poate crește semnificativ și poate crește pierderile de conducție dincolo de așteptările inițiale. La temperaturi ridicate, comportamentul VF poate schimba de asemenea distribuția curentului pe căile paralele, creând un dezechilibru termic și o disipare imprevizibilă. Estimările termice fiabile depind, așadar, de utilizarea curbelor din fișa tehnică în condiții de funcționare realiste.

7. De ce evenimentele scurte de supratensiune sunt încă periculoase chiar și atunci când curentul mediu al diodei rămâne scăzut?

Pulsuri scurte, cum ar fi curentul de pornire, revenirea inductivă și evenimentele de încărcare capacitivă, injectează cantități mari de energie în joncțiunea diodei pe parcursul unor intervale de timp foarte scurte. Sursele repetate pot acumula căldură mai repede decât se așteaptă, în special când fluxul de aer și dispersia căldurii PCB sunt limitate. Chiar și atunci când curentul mediu pare modest, stresul repetat al impulsurilor poate accelera treptat oboseala termică și degradarea pe termen lung.

8. De ce aranjamentul PCB influențează puternic comportamentul de comutare al diodei și performanța EMI?

Circuitele de comutare cu inductanță mare amplifică supracompensarea, oscilațiile și stresul de recuperare inversă. Traseele lungi, împământarea slabă și căile de retur necontrolate permit inductanța parazitară să transforme marginile rapide de comutare în probleme EMI. Chiar și un diode de înaltă calitate poate funcționa prost într-un aranjament inductiv. Proiectele cu bucle de curent compacte și căi de retur controlate produc în general forme de undă de comutare mai curate și un comportament termic mai predictibil.

9. De ce inginerii deseori validează comportamentul diodelor folosind măsurători reale cu osciloscopul în loc să se bazeze doar pe simulări?

Simulările subestimează frecvent inductanța parazitară, comportamentul conectorilor, efectele cablurilor și oscilațiile de înaltă frecvență care apar în hardware-ul asamblat. Măsurătorile reale dezvăluie adesea supracompensarea și comportamentul tranzitoriu care nu erau evidente în timpul analizei la nivel de schematic. Prin urmare, inginerii consideră proba cu osciloscopul ca parte a experimentului în sine, deoarece metodele de probare slabe pot distorsiona formele de undă și ascunde stresul real experimentat de diode.

10. De ce depinde din ce în ce mai mult selecția diodelor de comportamentul la nivel de sistem în loc de specificațiile izolate din fișele tehnice?

Proiectele moderne evaluează diodele în funcție de modul în care interacționează cu limitele EMI, topologia de comutare, constrângerile termice, geometria aranjamentului, comportamentul de vârf și fiabilitatea pe termen lung. O diodă care pare ideală dintr-un singur parametru poate crea în continuare probleme dificile de supracompensare, zgomot sau termice atunci când este integrată în întregul sistem. Proiectele de succes de obicei echilibrează comportamentul de recuperare, capacitatea, marja de tensiune, caracteristicile termice și implementarea PCB împreună, mai degrabă decât să optimizeze doar o singură specificație principală.
