Explorarea principiului de funcționare, aplicațiilor și ghidului de selecție al MOV (Varistor de Oxid Metalic)

Varistoarele de Oxid Metalic (MOV-uri) sunt dispozitive de protecție împotriva supratensiunilor utilizate pe scară largă, care ajută la protejarea circuitelor electronice de evenimentele de supratensiune transiente cauzate de fulgere, operațiuni de comutare, motoare și defecte electrice. Prin schimbarea automată de la un stadiu de înaltă rezistență la un stadiu de rezistență scăzută în timpul unei supratensiuni, MOV-urile direcționează excesul de energie departe de componentele sensibile. Acest articol explică ce sunt MOV-urile, cum funcționează, construcția lor, caracteristicile electrice, mecanismele de protecție, criteriile de selecție și aplicațiile practice în sistemele electronice și de putere.

Catalog

Ce este un MOV?

Un varistor de oxid metalic (MOV) este un component electronic de protecție utilizat pentru a proteja circuitele de supratensiuni și evenimente de supratensiune transiente. Scopul său principal este de a preveni ca tensiunea excesivă să ajungă la componentele electronice sensibile care ar putea fi deteriorate de perturbații electrice bruște.

Un MOV este adesea numit rezistor dependent de tensiune deoarece rezistența sa se schimbă automat în funcție de tensiunea aplicată între terminalele sale. În condiții normale de funcționare, acesta rămâne foarte rezistent. Când apare o supratensiune, rezistența sa scade rapid, permițându-i să dirijeze excesul de energie departe de circuitul protejat.

Această reacție automată face din MOV-uri unele dintre cele mai utilizate componente de protecție împotriva supratensiunilor în sistemele electronice și electrice.

Comportamentul MOV-ului în condiții normale

În timpul funcționării normale, tensiunea de-a lungul MOV-ului rămâne sub pragul său de protecție. În această stare, dispozitivul prezintă o rezistență foarte mare și permite doar un curent de scurgere foarte mic să circule.

MOV-ul se comportă aproape ca un circuit deschis și are un impact minim asupra funcționării echipamentului pe care îl protejează. Curentul continuă să circule prin calea de circuit intenționată în timp ce MOV-ul rămâne într-o stare de așteptare.

Deoarece foarte puțin curent trece prin dispozitiv, consumul de energie este minim în timpul funcționării normale.

Răspunsul MOV-ului la supratensiuni

Supratensiunile pot fi cauzate de fulgere, operațiuni de comutare ale utilităților, pornirea și oprirea motoarelor, defecte electrice sau alte perturbații transiente.

Când tensiunea aplicată depășește pragul MOV-ului, dispozitivul răspunde aproape imediat. Rezistența sa scade rapid și începe să conducă un curent mult mai mare.

Această schimbare bruscă creează o cale cu rezistență scăzută care permite direcționarea excesului de energie de supratensiune departe de circuitul protejat. În același timp, MOV-ul ajută la limitarea tensiunii de-a lungul componentelor sensibile la un nivel mai sigur. Această acțiune protectoare este cunoscută sub numele de limitare a tensiunii.

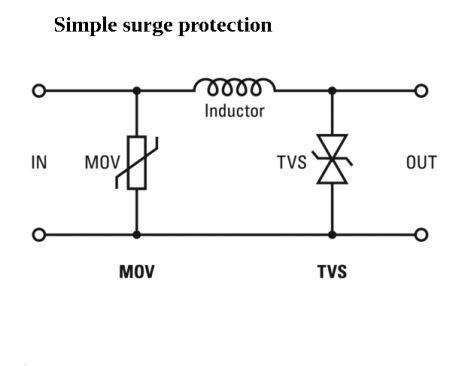

Cum protejează MOV-urile circuitele electronice

MOV-urile protejează circuitele oferind o cale alternativă pentru curentul de supratensiune.

În timpul funcționării normale, MOV-ul rămâne inactiv și nu interferează cu performanța circuitului. Când apare un vârf de tensiune, dispozitivul devine rapid conductiv și redirecționează o mare parte din energia de supratensiune departe de componentele vulnerabile.

Aceasta reduce stresul pe tensiune asupra circuitelor integrate, tranzistorilor, microcontrolerelor, MOSFET-urilor și altor dispozitive semiconductoare. Odată ce supratensiunea se încheie și tensiunea normală revine, MOV-ul se întoarce automat la starea sa de înaltă rezistență.

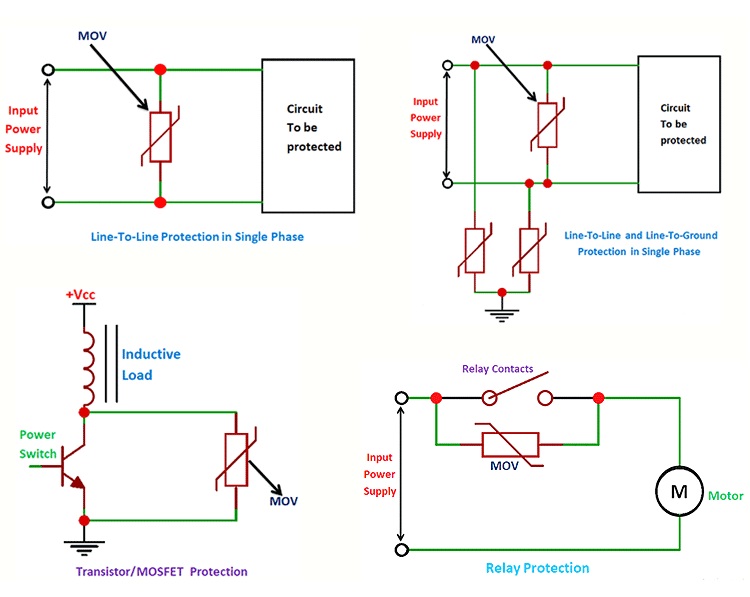

Aplicații comune ale MOV-urilor

MOV-urile sunt utilizate pe scară largă oriunde este necesară protecția împotriva vârfurilor de tensiune.

Aplicațiile comune includ:

• Sursa de alimentare

• Adaptoare AC

• Protecții împotriva supratensiunilor și prize de curent

• Echipamente de comunicație

• Sisteme de control industrial

• Electronice de consum

• Aparate electrocasnice

• Rețele de telecomunicație

În aceste aplicații, MOV-urile acționează ca o primă linie de apărare împotriva evenimentelor transiente de supratensiune.

De ce sunt importante MOV-urile

Echipamentele electronice moderne conțin adesea dispozitive semiconductoare foarte sensibile care pot fi deteriorate de vârfuri de tensiune chiar și de scurtă durată.

MOV-urile oferă protecție automată împotriva supratensiunilor fără a necesita circuite de control sau activare externă. Timpul lor rapid de reacție, implementarea simplă și capacitatea de a absorbi energia de supratensiune le fac foarte eficiente pentru protejarea sistemelor electronice.

Datorită acestor avantaje, MOV-urile sunt utilizate frecvent în produsele electronice de mică putere și în echipamente industriale de mare putere.

Cum funcționează un MOV?

Condiție normală de operare

Un MOV este de obicei conectat între linia de alimentare sau circuitul protejat și rămâne inactiv în condiții normale de operare.

La niveluri normale de tensiune, MOV-ul exhibă o rezistență foarte mare și permite să curgă doar un mic curent de scurgere. Majoritatea curentului din circuit urmează calea sa destinată prin sarcină, în timp ce MOV-ul rămâne în așteptare.

Deoarece dispozitivul consumă foarte puțin curent, acesta are un impact minim asupra funcționării normale a circuitului.

Răspunsul la o supratensiune

Când apare o supratensiune tranzitorie pe MOV, tensiunea începe să crească spre pragul de clamping al dispozitivului.

Atâta timp cât tensiunea rămâne sub acest prag, MOV-ul rămâne foarte rezistiv. Odată ce pragul este depășit, dispozitivul trece rapid într-o stare de rezistență scăzută.

Această schimbare are loc într-un timp foarte scurt, permițând MOV-ului să reacționeze rapid la evenimentele de supratensiune bruscă.

Cum are loc protecția împotriva supratensiunilor

După ce devine conductiv, MOV-ul oferă o cale de rezistență scăzută pentru curentul de supratensiune.

În loc să permită ca tensiunea excesivă să ajungă la componentele sensibile, o mare parte din energia de supratensiune este redirecționată prin MOV. Aceasta limitează tensiunea asupra circuitului protejat și reduce stresul electric asupra dispozitivelor electronice.

O modalitate utilă de a vizualiza acest proces este să ne gândim la MOV ca la o cale de ocolire de urgență care rămâne inactivă până când apare o condiție de tensiune anormală.

Odată ce supratensiunea dispare și tensiunea revine la normal, MOV-ul se întoarce automat la starea sa de înaltă rezistență.

Degradarea MOV-ului și durata de viață

MOV-urile sunt proiectate să absoarbă energia de supratensiune, dar acest proces afectează treptat structura lor internă.

Fiecare eveniment de supratensiune cauzează o mică uzură în interiorul dispozitivului. Deși o singură supratensiune minoră poate avea un impact mic, expunerea repetată la vârfuri de tensiune schimbă încet caracteristicile electrice ale MOV-ului.

În timp:

• Tensiunea de clamping se poate schimba

• Curentul de scurgere se poate mări

• Capacitatea de absorbție a energiei se poate reduce

• Performanța de protecție se poate degrada

Din cauza acestui proces de îmbătrânire, MOV-urile au o durată de viață finită. Aplicațiile expuse frecvent sau la supratensiuni de mare energie pot necesita inspecție periodică sau înlocuirea MOV-ului pentru a menține o protecție fiabilă.

De ce se folosesc siguranțele cu MOV-uri

MOV-urile sunt adesea utilizate împreună cu siguranțe termice sau siguranțe de siguranță pentru a îmbunătăți protecția și siguranța.

În condiții normale de supratensiune, MOV-ul conduce doar pe termen scurt și apoi revine la starea sa de înaltă rezistență. Cu toate acestea, o defecțiune gravă sau o condiție de supratensiune prelungită pot face ca MOV-ul să rămână conductiv pentru o perioadă extinsă.

Când se întâmplă acest lucru, căldura excesivă se poate dezvolta în interiorul dispozitivului.

O siguranță oferă un strat secundar de protecție prin deconectarea MOV-ului dacă curentul excesiv continuă să curgă. Aceasta ajută la prevenirea supraîncălzirii, deteriorării componentelor, generării de fum și altor pericole de siguranță.

Din acest motiv, combinațiile MOV-siguranță sunt utilizate pe scară largă în produsele comerciale de protecție împotriva supratensiunilor.

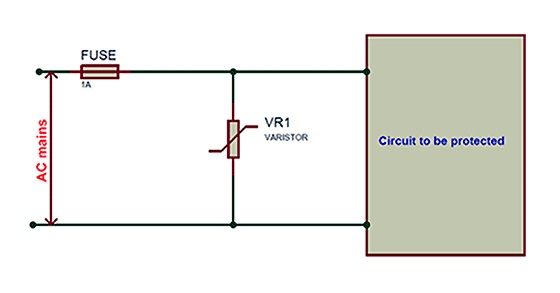

Cum să folosești un MOV în circuitul tău

Conectarea de bază a MOV-ului

Un MOV este conectat de obicei în paralel cu circuitul sau echipamentul care este protejat.

Deoarece este conectat prin linia de alimentare, mai degrabă decât pe calea principală a curentului, monitorizează continuu tensiunea aplicată circuitului fără a afecta funcționarea normală.

În multe aplicații, un siguranță este instalată împreună cu MOV-ul pentru a îmbunătăți protecția generală.

Fluxul de curent în timpul funcționării normale

În condiții normale de funcționare, MOV-ul rămâne în starea sa de rezistență ridicată.

Doar un curent de scurgere foarte mic trece prin dispozitiv, în timp ce aproape tot curentul urmează calea dorită prin sarcină și alte componente ale circuitului.

Deoarece MOV-ul este conectat direct peste circuitul protejat, este întotdeauna pregătit să răspundă dacă apare o creștere de tensiune.

Ce se întâmplă în timpul unui vârf de tensiune

Când apare un vârf de tensiune pe liniile de alimentare, MOV-ul experimentează aceeași creștere de tensiune ca circuitul protejat.

Pe măsură ce tensiunea atinge pragul de limitare al MOV-ului, dispozitivul devine rapid conductiv. Curentul de supratensiune este apoi deviat prin MOV în loc să treacă prin componente electronice sensibile.

Această acțiune limitează tensiunea care ajunge la circuit și ajută la prevenirea deteriorării semiconductorilor și a altor dispozitive vulnerabile.

Rolul siguranței

Siguranța servește ca un dispozitiv de protecție de rezervă.

În timpul evenimentelor normale de supratensiune, MOV-ul conduce pe scurt și apoi revine la funcționarea normală. Dacă apare o supratensiune neobișnuit de severă sau o condiție de supratensiune prelungită, un curent excesiv poate continua să curgă prin MOV.

În astfel de cazuri, siguranța poate să se deschidă și să deconecteze circuitul, ajutând la prevenirea suprasarcinii și a altor daune.

Uzura și îmbătrânirea MOV-ului

MOV-urile sunt considerate dispozitive de protecție sacrificială deoarece fiecare eveniment de supratensiune cauzează o mică uzură internă.

Expunerea repetată la supratensiuni reduce treptat capacitatea de protecție a dispozitivului. În timp, îmbătrânirea poate afecta curentul de scurgere, tensiunea de limitare și performanța generală a gestionării supratensiunilor.

Din acest motiv, starea MOV-ului ar trebui să fie luată în considerare în sistemele care experimentează frecvent evenimente de supratensiune.

Recunoașterea unui MOV defect

Un MOV defect poate prezenta semne vizibile de deteriorare, cum ar fi:

• Decolorare

• Crăpare

• Arsură

• Deformare fizică

În unele cazuri, nu există daune vizibile, chiar dacă caracteristicile electrice s-au schimbat semnificativ.

După un eveniment major de supratensiune, MOV-urile sunt adesea inspectate sau înlocuite pentru a asigura că sistemul de protecție continuă să funcționeze corect.

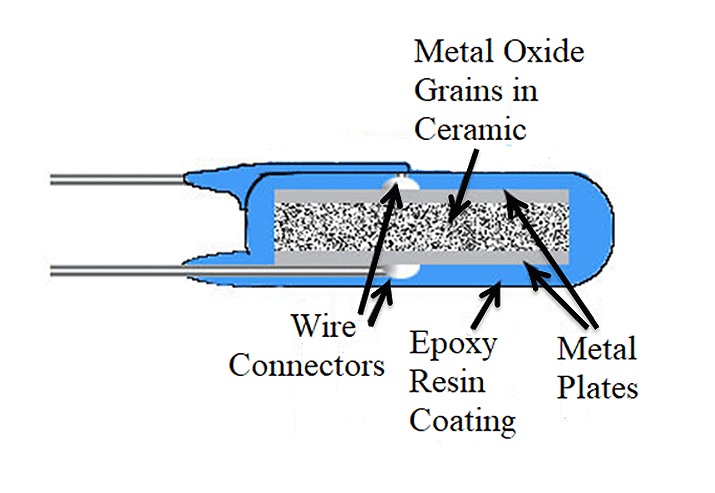

Construcția MOV

Materiale utilizate în MOV

Un MOV este un component bazat pe ceramică, realizat în principal din oxid de zinc (ZnO), care de obicei reprezintă aproximativ 90% din material.

Oxizi metalici suplimentari, cum ar fi oxidul de bismut, oxidul de cobalt și oxidul de mangan, sunt adăugați în cantități mai mici pentru a modifica caracteristicile electrice și a îmbunătăți performanța în gestionarea supratensiunilor.

Prin ajustarea compoziției acestor materiale, producătorii pot produce MOV-uri cu diferite evaluări de tensiune, caracteristici de limitare și capacități energetice.

Procesul de fabricație

Producția de MOV începe prin amestecarea pulberii de oxid de zinc cu materiale aditive selectate cu grijă.

Amestecul de pulbere este comprimat în forma dorită și apoi încălzit la temperaturi ridicate în cadrul unui proces cunoscut sub numele de sinterizare. Sinterizarea leagă particulele între ele și creează o structură ceramică densă.

După formarea corpului ceramic, electrozii metalici sunt atașați la părțile opuse ale dispozitivului. Cablurile de conectare sau terminalele sunt apoi adăugate pentru ca MOV-ul să poată fi conectat la circuite externe.

Acest proces de fabricație creează structura internă responsabilă pentru comportamentul electric unic al MOV-ului.

Structura internă a granulelor

Corpul ceramic al unui MOV conține milioane de granule microscopice de oxid de zinc.

La limitele unde se întâlnesc aceste granule, sunt formate joncțiuni electrice minuscule. Aceste joncțiuni de granule se comportă similar cu o rețea mare de joncțiuni semiconductoare distribuite în întregul dispozitiv.

Deoarece un număr atât de mare de joncțiuni microscopice există în interiorul MOV-ului, dispozitivul poate răspunde rapid atunci când se aplică o tensiune excesivă.

Comportamentul MOV-ului la tensiuni normale și de supratensiune

La tensiuni de funcționare normale, majoritatea joncțiunilor de granule restricționează fluxul de curent. Aceasta duce la o rezistență foarte mare și doar un curent de scurgere mic.

Când tensiunea aplicată depășește pragul MOV-ului, mecanismele de conducție electrică încep să se dezvolte în cadrul granulelor de granule. Tunelarea electronilor și efectele de avalanșă permit curentului să curgă mult mai ușor prin structura ceramică.

Ca rezultat, rezistența scade rapid și MOV-ul devine foarte conductiv. Acest lucru permite dispozitivului să devieze curentul de supratensiune și să limiteze tensiunea aplicată circuitului protejat.

Tipuri comune de pachete MOV

MOV-urile sunt disponibile în mai multe stiluri de ambalare pentru a susține aplicații și niveluri de putere diferite.

Tipurile comune includ:

• MOV-uri de tip disc

• MOV-uri cu pinii axiali

• MOV-uri cu pinii radiali

• MOV-uri de tip bloc

• MOV-uri cu terminale cu șurub

Dispozitivele mai mici sunt utilizate frecvent în electronica de consum, în timp ce stilurile de ambalare mai mari se regăsesc adesea în aplicații industriale și de sistem de alimentare.

Creșterea tensiunii și a capacităților energetice

În aplicațiile de mare putere, mai multe MOV-uri pot fi combinate pentru a crește capacitatea de protecție.

Conectarea MOV-urilor în paralel permite distribuitrea curentului de supratensiune între dispozitive, crescând capacitatea totală de gestionare a energiei.

Conectarea MOV-urilor în serie distribuie tensiunea între mai multe dispozitive, crescând capacitatea totală de gestionare a tensiunii.

Aceste aranjamente permit ca sistemele de protecție MOV să fie adaptate pentru o gamă largă de aplicații electrice și industriale.

Caracteristicile electrice ale unui MOV

Performanța unui Varistor Metalic Oxid (MOV) este determinată de mai multe caracteristici electrice importante. Aceste caracteristici definesc cum se comportă dispozitivul în condiții normale de operare, cum răspunde la supratensiuni și cât de eficient protejează componentele electronice sensibile.

Cele mai importante caracteristici includ rezistența dependentă de tensiune, comportamentul nonlinear al curentului-tensiune și capacitatea. Împreună, aceste proprietăți permit MOV-ului să reacționeze automat la evenimentele transiente de supratensiune, în timp ce rămâne în mare parte inactiv în timpul funcționării normale.

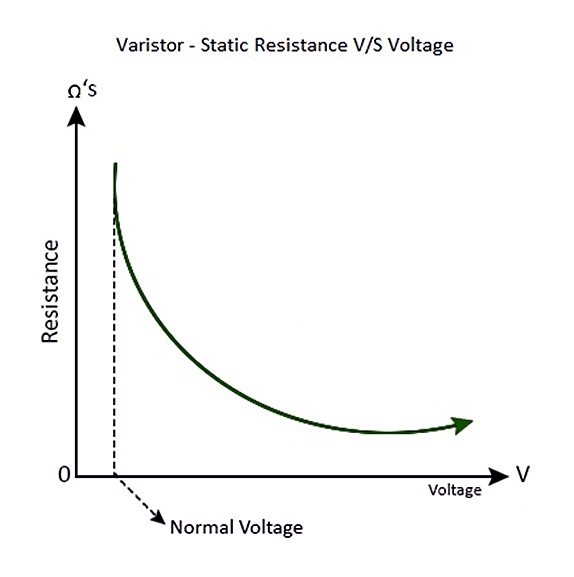

Rezistența statică

Spre deosebire de un rezistor convențional care menține o rezistență aproape constantă, un MOV își schimbă constant rezistența în funcție de tensiunea aplicată pe terminalele sale.

La tensiunile normale de operare, MOV-ul prezintă o rezistență extrem de mare și permite doar un curent de scurgere foarte mic să curgă. Pe măsură ce tensiunea aplicată crește, rezistența scade treptat. Odată ce tensiunea se apropie de pragul de protecție, rezistența scade mult mai rapid.

Această rezistență dependentă de tensiune este baza funcționării MOV-ului. O rezistență mare împiedică curentul inutil să curgă în condiții normale, în timp ce o rezistență mică în timpul unei supratensiuni creează un drum pentru energia excesivă să fie deviată de la circuitul protejat.

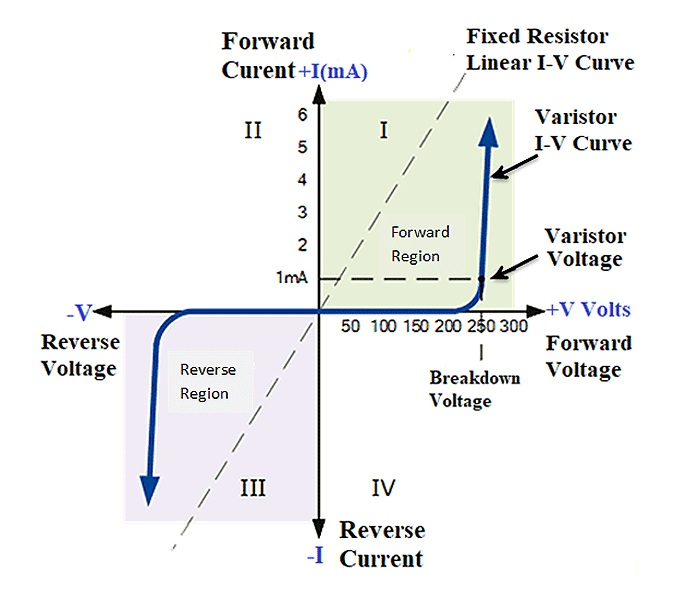

Caracteristici curent-tensiune (V-I)

Comportament electric nonlinear

Un MOV nu urmează relația liniară curent-tensiune a unui rezistor convențional.

Într-un rezistor standard, curentul crește proporțional pe măsură ce tensiunea crește. În contrast, MOV-ul prezintă o reacție foarte neliniară. La tensiuni joase, curentul curge foarte puțin. Pe măsură ce tensiunea se apropie de zona de blocare, o creștere relativ mică a tensiunii poate produce o creștere foarte mare a curentului.

Această tranziție bruscă permite MOV-ului să reacționeze rapid și eficient în timpul evenimentelor de supratensiune.

Conducție bidirecțională

Un MOV poate conduce curentul în ambele direcții, oferindu-i o caracteristică simetrică bidirecțională.

Datorită acestui comportament, MOV-urile pot proteja atât împotriva supratensiunilor pozitive, cât și negative. Acest lucru le face potrivite pentru aplicații AC și DC și permite unui singur dispozitiv să ofere protecție, indiferent de polaritatea supratensiunii.

Fluxul de curent la diferite niveluri de tensiune

Atunci când tensiunea aplicată este mult sub tensiunea de blocare, MOV-ul rămâne foarte rezistent și curge doar un curent de scurgere mic.

Pe măsură ce tensiunea se apropie de zona de blocare, rezistența scade și curentul începe să crească treptat. Odată ce tensiunea de blocare este atinsă, rezistența scade brusc și MOV-ul devine foarte conductiv.

Această creștere rapidă a curentului permite MOV-ului să absoarbă și să deviaze energia de supratensiune, limitând în același timp tensiunea percepută de componentele sensibile.

Capacitatea MOV-ului

În plus față de rezistența sa dependentă de tensiune, un MOV prezintă și capacitate datorită construcției sale fizice.

Dispozitivul conține două electrozi metalici separați de un corp ceramic, creând o structură similară unui condensator. Ca urmare, fiecare MOV are o valoare de capacitate măsurabilă.

Capacitatea este influențată de mai mulți factori:

• Suprafața electrozilor

• Grosimea ceramicii

• Dimensiunea fizică a dispozitivului

Suprafațele mai mari ale electrozilor cresc, în general, capacitatea, în timp ce o separare mai mare între electrozi tinde să o reducă.

Efectele capacității în circuitele DC și AC

Circuite DC

În cele mai multe aplicații DC, capacitatea MOV-ului are un impact mic asupra funcționării circuitului.

Atunci când tensiunea aplicată rămâne sub pragul de blocare, MOV-ul rămâne în starea sa de rezistență ridicată și caracteristicile sale capacitive au, de obicei, o influență minimă asupra performanței. În timpul unui eveniment de supratensiune, comportamentul conductiv al MOV-ului devine factorul dominant.

Circuite AC

Capacitatea devine mai importantă în sistemele AC.

Deoarece MOV este conectat peste circuitul protejat, capacitatea sa permite curentului AC mic să curgă chiar și atunci când nu există o supratensiune. Acest lucru contribuie la curentul de scurgere observat în timpul funcționării normale.

Pe măsură ce frecvența de funcționare crește, efectul capacității devine mai vizibil. Din acest motiv, capacitatea MOV este adesea considerată în echipamentele de comunicație, circuitele de înaltă frecvență și alte aplicații sensibile la semnale.

Reacția capacitivă

Opoziția creată de capacitate într-un circuit AC este cunoscută sub numele de reacție capacitivă.

Unde:

• X₍C₎ = reacție capacitivă (Ω)

• f = frecvență (Hz)

• C = capacitate (F)

Această relație arată că reacția capacitivă scade pe măsură ce frecvența crește și, de asemenea, scade pe măsură ce capacitatea crește.

Ca rezultat, semnalele de frecvență mai mare pot produce curenți de scurgere mai mari prin calea capacitivă a MOV-ului.

Rezumatul Principalelor Caracteristici Electrice

Comportamentul electric al unui MOV este determinat în principal de trei caracteristici: rezistența dependentă de voltaj, răspunsul nelinear voltaj-curent și capacitatea.

Sub condiții de funcționare normale, MOV-ul menține o rezistență foarte mare și permite doar un curent mic de scurgere să curgă. Pe măsură ce voltajul se apropie de zona de cuplare, rezistența scade rapid iar curentul crește brusc, permițând dispozitivului să devieze energia de supratensiune de la circuitul protejat.

Prezența capacității influențează de asemenea curentul de scurgere, în special în aplicații AC și de înaltă frecvență. Împreună, aceste caracteristici permit MOV-urilor să ofere protecție rapidă și eficientă împotriva supratensiunilor.

Alegerea Corectă a MOV-ului pentru Protecție

Selectarea MOV-ului corect este esențială pentru a obține o protecție fiabilă împotriva supratensiunilor. Un dispozitiv cu specificații insuficiente poate eșua prematur, în timp ce un dispozitiv supradimensionat poate să nu ofere o protecție optimă pentru componentele sensibile.

Mai multe specificații cheie ar trebui evaluate împreună pentru a asigura funcționarea corespunzătoare atât în condiții normale, cât și în condiții de supratensiune.

Tensiunea maximă de lucru

Tensiunea maximă de lucru este cea mai mare tensiune continuă care poate fi aplicată MOV-ului, menținând curentul de scurgere în limite specificate.

Această valoare ar trebui să fie întotdeauna mai mare decât tensiunea normală de funcționare a circuitului. Alegerea unei marje adecvate ajută la prevenirea conducerii nedorite și reduce stresul pe termen lung asupra dispozitivului.

Tensiunea de cuplare

Tensiunea de cuplare definește nivelul la care MOV-ul începe să conducă un curent substanțial și limitează activ creșterea ulterioară a tensiunii.

O tensiune de cuplare mai mică oferă în general o protecție mai puternică, dar trebuie să rămână suficient de mare pentru a evita interferențele cu funcționarea normală. Selectarea corectă necesită echilibrarea eficienței protecției și stabilității de funcționare.

Evaluarea curentului de supratensiune

Evaluarea curentului de supratensiune specifică curentul maxim de vârf pe care MOV-ul îl poate conduce în siguranță în timpul unui eveniment tranzitoriu.

Aplicațiile expuse la supratensiuni legate de fulgere, tranzienți industriali sau alte perturbații de înaltă energie necesită adesea capacități mai mari de curent de supratensiune.

Selectarea unui MOV cu o capacitate suficientă de gestionare a curentului îmbunătățește fiabilitatea și reduce riscul de eșec în timpul evenimentelor severe de supratensiune.

Evaluarea absorbției de energie

Evaluarea absorbției de energie indică energia maximă a supratensiunii pe care MOV-ul o poate disipa în siguranță și este de obicei exprimată în jouli (J).

În timpul unei supratensiuni, MOV-ul convertește energia electrică în căldură. Dispozitivul selectat ar trebui să aibă o evaluare energetică care depășește energia maximă a supratensiunii așteptată pentru a oferi protecție adecvată și o durată de viață lungă.

Timp de răspuns

Timpul de răspuns se referă la cât de repede MOV-ul începe să conducă după ce apare o tensiune de supratensiune.

MOV-urile răspund de obicei într-un interval de aproximativ 100 nanosecunde, permițându-le să reacționeze rapid la evenimentele tranzitorii de supratensiune înainte ca componentele sensibile să fie deteriorate.

Tensiunea AC maximă

Evaluarea tensiunii AC maxime specifică cea mai mare tensiune RMS care poate fi aplicată continuu MOV-ului în sistemele AC.

Evaluarea selectată ar trebui să fie ușor mai mare decât tensiunea normală de linie pentru a preveni curentul de scurgere excesiv și stresul inutil asupra dispozitivului.

Curent de scurgere

Curentul de scurgere este curentul mic care curge prin MOV în timp ce funcționează sub tensiunea sa de cuplare.

Deși în mod normal foarte mic, curentul de scurgere poate oferi informații utile despre condiția dispozitivului. O creștere a curentului de scurgere poate indica îmbătrânirea, stresul electric sau degradarea.

Fiabilitate pe termen lung și schimbarea în caz de supratensiune

Performanța MOV-ului se schimbă treptat pe măsură ce energia de supratensiune este absorbită repetat.

Unul dintre cele mai comune efecte ale îmbătrânirii este schimbarea de supratensiune, care se referă la modificări ale caracteristicilor electrice, în special a tensiunii de limitare, după expunerea repetată la supratensiuni.

Pe măsură ce MOV se îmbătrânește:

• Tensiunea de limitare poate să se schimbe

• Curentul de scurgere poate să crească

• Capacitatea de gestionare a energiei poate să scadă

• Performanța generală de protecție poate să scadă

Aplicațiile expuse la transiente frecvente ar trebui să ia în considerare fiabilitatea pe termen lung atunci când selectează un MOV și ar putea necesita inspecții sau înlocuiri periodice.

Lista de verificare pentru selecția MOV și cele mai bune practici

Înainte de a selecta un MOV, verificați că dispozitivul oferă:

• Tensiune maximă de funcționare deasupra tensiunii normale de operare

• Tensiune de limitare potrivită pentru componentele protejate

• Capacitate adecvată pentru curentul de supratensiune

• Evaluare suficientă a absorbției de energie

• Timp de răspuns rapid

• Evaluare adecvată a tensiunii AC

• Caracteristici acceptabile ale curentului de scurgere

• Fiabilitate pe termen lung potrivită pentru expunerea la supratensiuni așteptată

Evaluarea acestor specificații împreună ajută la asigurarea unei protecții eficiente împotriva supratensiunilor și la funcționarea fiabilă pe termen lung.

Aplicații în lumea reală ale MOV-urilor

MOV-urile sunt utilizate în întregi sisteme electrice și electronice pentru a proteja împotriva evenimentelor de supratensiune transitorie. Capacitatea lor de a reacționa automat și de a devia energia de supratensiune le face potrivite pentru o gamă largă de aplicații.

Protecția semiconductorilor

Dispozitivele semiconductoare sensibile pot fi deteriorate chiar și de vârfuri de tensiune scurte.

MOV-urile sunt utilizate frecvent pentru a proteja:

• Transistori

• MOSFET-uri

• Tiristoare

• Circuite integrate

• Microcontrolere

• Semiconductori de putere

Prin limitarea tensiunii de supratensiune, MOV-ul ajută la îmbunătățirea fiabilității componentelor și la reducerea riscului de deteriorare electrică.

Motor și echipamente de comutare

Motoarele, releele, contactorii și dispozitivele de comutare generează frecvent tensiuni transitorii în timpul funcționării.

MOV-urile ajută la supresia:

• Transientelor de comutare

• Zgomotului electric

• Arcarii contactelor

• Uzirii premature a componentelor

Aceasta îmbunătățește fiabilitatea echipamentelor și extinde durata de viață a componentelor de comutare.

Protecția surselor de alimentare și a sistemelor electrice

Sistemele electrice sunt adesea expuse la supratensiuni cauzate de fulgere, comutarea utilităților, sarcini mari ale motoarelor și perturbări ale rețelei.

MOV-urile sunt instalate frecvent în:

• Protecții împotriva supratensiunilor

• Benzi de alimentare

• Sursă de alimentare AC

• Adaptori de alimentare

• Încărcătoare de baterii

• Echipamente de condiționare a tensiunii

În aceste aplicații, MOV-ul acționează ca prima linie de apărare împotriva energiei de supratensiune care intră.

Echipamente de comunicație și rețea

Sistemele de comunicație utilizează frecvent cabluri lungi care pot fi expuse la surse externe de supratensiune.

MOV-urile sunt utilizate frecvent în:

• Sisteme de telefonie

• Rețele de comunicație

• Echipamente de transmisie de date

• Hardware de rețea

• Sisteme de distribuție a semnalului

Această protecție ajută la menținerea fiabilității sistemului și a integrității datelor.

Sisteme industriale și de distribuție

Mediile industriale conțin adesea sarcini electrice mari și echipamente de comutare capabile să genereze tensiuni transitorii semnificative.

MOV-urile sunt utilizate pe scară largă în:

• Sisteme electrice industriale

• Panouri de control

• Sisteme de automatizare

• Centre de control al motoarelor

• Echipamente de distribuție

Aceste instalații ajută la protejarea atât a echipamentelor electrice, cât și a electronicelor de control sensibile.

Electronice de consum

Multe produse de consum conțin protecție MOV integrată.

Exemple includ:

• Telefoane mobile

• Laptopuri

• Computere desktop

• Televizoare

• Camere digitale

• Sisteme de jocuri

• Electrocasnice

MOV-urile ajută la protejarea acestor dispozitive împotriva perturbărilor de tensiune care pot apărea pe rețeaua de alimentare.

Aplicații specializate de frecvență înaltă

Deși sunt utilizate în principal pentru protecția împotriva supratensiunilor, MOV-urile pot fi găsite și în anumite aplicații de frecvență înaltă și microunde.

Caracteristicile lor electrice nonliniare pot fi utilizate pentru:

• Modularea semnalului

• Detectarea semnalului

• Conversia frecvenței

Aceste aplicații sunt mai puțin frecvente, dar demonstrează versatilitatea tehnologiei MOV.

Sfaturi pentru proiectarea și selecția circuitelor de protecție MOV

Seleția corectă a MOV-ului este esențială pentru a obține o protecție fiabilă împotriva supratensiunilor. Dispozitivul trebuie să reziste condițiilor normale de funcționare în timp ce gestionează în siguranță evenimentele de supratensiune transitorie.

Determinați Tensiunea Continuă de Funcționare

MOV-ul ar trebui să rămână inactiv în timpul funcționării normale.

O practică obișnuită de proiectare este să se selecteze un MOV cu o tensiune nominală continuă cu aproximativ 10% până la 15% mai mare decât tensiunea de funcționare așteptată. Acest lucru ajută la acomodarea variațiilor de alimentare și previne conducerile nedorite.

Calculați Rata necesară de Energie de Suprasarcină

Estimați energia maximă de suprasarcină așteptată în aplicație și selectați un MOV cu o marjă de siguranță adecvată.

Rățile de energie mai mari îmbunătățesc în general durabilitatea și oferă o protecție mai bună în medii în care suprasarcinile apar frecvent.

Verificați Capacitatea de Curent de Suprasarcină

MOV-ul selectat ar trebui să aibă o rată de curent de suprasarcină mai mare decât cel mai mare curent tranzitor anticipat.

O marjă suplimentară de manipulare a curentului îmbunătățește adesea fiabilitatea pe termen lung și reduce stresul asupra dispozitivului.

Luați în considerare Cerințele de Disipare a Puterii

Energia de suprasarcină absorbită de MOV este convertită în căldură.

Dispozitivul selectat ar trebui să ofere o capacitate adecvată de disipare a puterii pentru a face față condițiilor de operare așteptate fără stres termic excesiv.

Selectați Tensiunea Corectă de Blocare

Tensiunea de blocare ar trebui să fie suficient de mică pentru a proteja componentele sensibile, dar suficient de mare pentru a evita conducerile inutile în timpul funcționării normale.

Selectarea valorii corecte este unul dintre cele mai importante aspecte ale designului de protecție MOV.

Includeți Dispozitive de Protecție Suplimentare

MOV-urile sunt adesea combinate cu componente de protecție suplimentare, cum ar fi siguranțele și dispozitivele de protecție termică.

Aceste dispozitive oferă protecție suplimentară dacă o suprasarcină severă sau o condiție de supratensiune prelungită cauzează un curent excesiv sau supraîncălzire.

Cele Mai Bune Practici pentru Protecția Fiabilă a MOV

Pentru o funcționare de încredere, asigurați-vă că MOV-ul selectat oferă:

• Marjă adecvată de tensiune continuă

• Capacitate suficientă de energie de suprasarcină

• Ratiosă corectă de curent de suprasarcină

• Capacitate corespunzătoare de disipare a puterii

• Tensiune de blocare corectă

• Siguranță sau protecție termică corespunzătoare

Urmarea acestor linii directoare ajută la îmbunătățirea performanței protecției împotriva suprasarcinilor, fiabilității echipamentului și siguranței generale a sistemului.

Concluzie

MOV-urile oferă o metodă simplă și eficientă de a proteja echipamentele electronice de supratensiuni dăunătoare. Capacitatea lor de a răspunde rapid, de a bloca tensiunile excesive și de a absorbi energia de suprasarcină le face o alegere comună în sursele de alimentare, sistemele industriale, echipamentele de comunicație și electronica de consum. Înțelegerea funcționării MOV-ului, a evaluărilor, comportamentului la îmbătrânire și integrării corespunzătoare în circuite ajută la asigurarea unei protecții fiabile împotriva suprasarcinilor și îmbunătățește durabilitatea pe termen lung a sistemelor electronice.

Întrebări Frecvente [FAQ]

1. De ce un MOV este conectat în paralel mai degrabă decât în serie cu circuitul pe care îl protejează?

Un MOV este conectat în paralel pentru a putea monitoriza continuu tensiunea de-a lungul circuitului protejat fără a interfera cu fluxul normal de curent. În timpul funcționării normale, MOV-ul se menține într-o stare de rezistență mare și trasează doar un curent de scurgere foarte mic. Când o supratensiune depășește tensiunea de blocare, MOV-ul comută rapid la o stare de rezistență mică și oferă o cale alternativă pentru curentul de suprasarcină. Această aranjare permite MOV-ului să redirecționeze energia excesivă departe de componentele sensibile, menținând în același timp funcționarea normală a circuitului în condiții standard.

2. Cum afectează expunerea repetată la suprasarcină fiabilitatea pe termen lung a unui MOV?

Fiecare eveniment de suprasarcină absorbit de un MOV cauzează o mică degradare internă în structura sa de granule de oxid de zinc. În timp, suprasarcinile repetate pot reduce capacitatea de manipulare a energiei a dispozitivului, pot crește curentul de scurgere și pot altera tensiunea sa de blocare. Deși un MOV poate continua să funcționeze după numeroase evenimente de suprasarcină, performanța sa de protecție scade treptat. Din acest motiv, MOV-urile sunt considerate dispozitive de protecție sacrificială și pot necesita inspecție sau înlocuire după o expunere semnificativă la suprasarcină pentru a menține protecția fiabilă.

3. Ce factori ar trebui evaluați atunci când se selectează un MOV pentru protecția împotriva suprasarcinilor în sursele de alimentare?

Selectarea corectă a MOV-ului necesită evaluarea mai multor specificații în loc de a se concentra doar pe clasificarea tensiunii. Parametrii importanți includ tensiunea maximă de lucru, tensiunea de blocare, rata curentului de suprasarcină, capacitatea de absorbție a energiei, timpul de reacție, curentul de scurgere și rezistența la suprasarcină pe termen lung. MOV-ul selectat ar trebui să suporte tensiunea normală de operare fără a conduce, oferind în același timp o capacitate suficientă de manipulare a suprasarcinilor pentru evenimentele tranzitorii așteptate. Marjele de design adecvate îmbunătățesc fiabilitatea și ajută la prevenirea îmbătrânirii sau defectării premature a MOV-ului.

4. De ce MOV-urile sunt frecvent utilizate împreună cu siguranțe sau dispozitive de protecție termică?

Deși un MOV gestionează eficient supratensiunile de scurtă durată, nu este conceput pentru a conduce continuu curentul în condiții de supratensiune prelungită. Dacă apare o defecțiune severă, MOV-ul poate rămâne conductiv și poate genera căldură excesivă. O siguranță sau un dispozitiv de protecție termică oferă un strat secundar de siguranță prin deconectarea MOV-ului atunci când se dezvoltă condiții anormale de curent sau temperatură. Această combinație ajută la prevenirea supraîncălzirii, daunei echipamentului și potențialelor riscuri pentru siguranță, îmbunătățind în același timp fiabilitatea generală a circuitului de protecție.

5. Cum permite structura internă a cristalelor de oxid de zinc unui MOV să reacționeze atât de repede la supratensiuni?

Un MOV constă în principal din cristale de oxid de zinc înconjurate de joncțiuni micrometrice la limita cristalelor care se comportă similar cu o rețea mare de joncțiuni semiconductoare. În condiții normale de tensiune, aceste joncțiuni restricționează fluxul de curent, rezultând o rezistență foarte mare. Atunci când tensiunea depășește pragul dispozitivului, mecanismele de conducție, cum ar fi tunelarea electronilor și eșecul în avalanșă, apar la limitele cristalelor. Acest lucru determină o scădere rapidă a rezistenței, permițând MOV-ului să conducă curenți de supratensiune mari în câteva nanosecunde și să limiteze tensiunea înainte ca componentele sensibile să fie deteriorate.
