Cum funcționează dispozitivele IoT: Arhitectură, Componente și Factori de Performanță

Dispozitivele IoT leagă lumea fizică de sistemele digitale prin monitorizarea condițiilor din lumea reală, procesarea datelor, comunicarea prin rețele și declanșarea acțiunilor. Performanța lor depinde de mai mult decât de conectivitate. Funcționarea fiabilă necesită o monitorizare precisă, procesare eficientă, comunicare sigură, management al energiei și stabilitate sistemică pe termen lung. Acest articol explică modul în care funcționează dispozitivele IoT, de la colectarea de date la margine până la integrarea în cloud și considerațiile de desfășurare în lumea reală.

Catalog

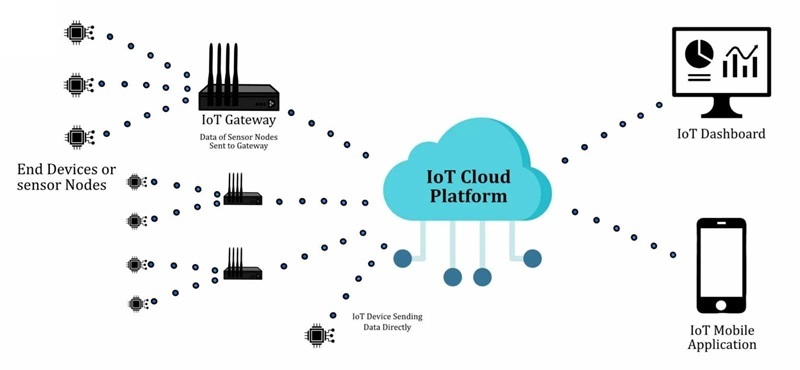

Cum funcționează un dispozitiv IoT

Un produs IoT este mai ușor de gândit atunci când este tratat ca un ciclu închis, măsurabil: observă lumea fizică, convertește ceea ce a observat în date pe care electronica le poate gestiona, mută acele date într-un loc unde pot fi interpretate și apoi declanșează un răspuns. Multe echipe încep prin a urmări „conectivitatea”, și este de înțeles, demonstrațiile arată grozav când tabloul de bord se actualizează în timp real, dar în teren, dispozitivul este evaluat în funcție de comportamentul său în ziua 3, ziua 30 și ziua 300.

Ciclu trebuie să supraviețuiască constrângerilor de zi cu zi care tind să apară în cele mai proaste momente: energie limitată, latență imprevizibilă, interferență, plafoane de costuri și așteptări de securitate în evoluție. Când ciclu este proiectat având aceste constrângeri în minte, straturile de rețea și cloud se simt ca o extensie curată a produsului, mai degrabă decât o sursă de surprize și cazuri marginale fragile.

Sensing: Transformarea unui semnal fizic într-unul electric

La margine, un senzor convertește o variabilă din lumea reală într-o reprezentare electrică pe care dispozitivul o poate măsura. Variabila poate fi de mediu, mecanică sau electrică, iar sarcina senzorului este de a crea un semnal care rămâne interpretabil în fața fluctuațiilor de temperatură, vibrațiilor și variabilității instalării.

Variabile din lumea reală măsurate frecvent:

• Temperatura

• Vibrația

• Presiunea

• Lumină

• Mișcare

• Curent

• Concentrația gazelor

Ieşirea senzorului se încadrează de obicei în una din cele două categorii, iar alegerea influențează totul în aval (designul front-end, eșantionarea și toleranța la zgomot).

Tipuri comune de ieșire a senzorului:

• Analogică: o tensiune sau un curent variabil continuu

• Digitală: citiri pachetuite peste I²C/SPI/UART

În afara condițiilor de laborator, acuratețea măsurătorilor depinde de mai mult decât de senzorul însuși. Factorii de instalare, cum ar fi amplasarea, forța de montare, fluxul de aer, sursele de căldură din apropiere, rutarea cablurilor și cuplajul mecanic pot afecta semnificativ rezultatele.

Erorile de măsurare sunt adesea cauzate de probleme de instalare mai degrabă decât de defecte ale senzorului. Suprafețele de montare flexibile sau structurile rezonante pot distorsiona datele și pot crea citiri înșelătoare. Tratarea montării și a designului mecanic ca parte a sistemului de măsurare ajută la reducerea timpului de depanare și îmbunătățește fiabilitatea măsurătorilor.

Condiționare: Front-End Analogic (AFE) și Igiena Semnalului

Multe dispozitive direcționează ieșirile brute ale senzorului printr-un front-end analogic (AFE) înainte de a le digițiza. Această etapă formează tăcut dacă restul sistemului lucrează cu un semnal stabil și de încredere sau cu ceva ce se comportă doar în condiții controlate.

Funcții tipice AFE:

• Generator de polarizare și referință pentru a menține semnalele în intervalul valid de intrare al ADC

• Amplificare (amplificatoare de instrumentație, etape de amplificare) pentru a face semnalele mici măsurabile

• Filtrare (filtrare low-pass, filtrare anti-alias) pentru a reduce zgomotul și a limita conținutul de frecvență înaltă înșelător

• Protecție (structuri ESD, protecție la supratensiune, cleme de intrare) pentru a rezista greșelilor de cablare și la manipulare

Mediile de operare reale introduc adesea surse de zgomot precum motoare, cabluri lungi, regulatoare de comutare și radiouri din apropiere. Aceste efecte pot crea erori de măsurare care pot părea aleatorii până când sursa este identificată.

O împământare bună, o protecție corespunzătoare și o filtrare de bază anti-alias îmbunătățesc adesea calitatea semnalului mai eficient decât să te bazezi doar pe filtrarea software complexă. Abordarea zgomotului la sursă produce de obicei măsurători și performanță sistemică mai fiabile.

Conversie: Eșantionare ADC cu compromisuri intenționate

Când semnalul este analogic, un ADC îl convertește în eșantioane digitale. Conversia în sine este simplă; ceea ce necesită experiență este alegerea parametrilor de eșantionare care se comportă bine în condițiile reale de baterie și rețea.

Două alegeri de eșantionare care modelează comportamentul în aval:

• Rata de eșantionare: suficient de rapidă pentru a capta fenomenul, dar nu atât de rapidă încât să consume energie și să producă date inutile

• Rezoluție: suficient de fină pentru a detecta o schimbare semnificativă fără a transforma zgomotul și deriva în precizie falsă

Eșantionarea funcționează cel mai bine când este tratată ca o decizie la nivel de sistem, în loc de o specificație izolată. Eșantionarea excesivă poate forța în tăcere mai multă activitate radio (iar timpul radio este adesea ceea ce drenează bateria mai întâi). Eșantionarea insuficientă poate omite evenimente scurte, semnificative operațional, vârfuri de presiune, impacturi, blocaje scurte, pe care utilizatorii le țin minte pentru că au fost momentul în care ceva a mers prost.

Calculați: Procesarea microcontrolerului, temporizarea și logica edge

Un microcontroler (MCU) citește de obicei datele senzorilor conform unui program disciplinat folosind temporizatoare, întreruperi și DMA, astfel încât temporizarea dispozitivului rămâne consistentă chiar și când firmware-ul crește. Temporizarea consistentă este unul dintre acele detalii care par plictisitoare până în ziua în care depanezi o problemă în teren și realizezi că „semnalul” a fost de fapt jitter de programare.

Sarcini comune de procesare pe partea MCU:

• Filtrare digitală (medie mobilă, mediană, IIR) pentru a reduce jitterul și valori anormale

• Calibrare și compensare (corectarea offset-ului, compensarea pentru temperatură, liniarizare)

• Evaluarea regulilor (praguri, histerezis, debouncing) pentru a preveni comutarea instabilă

• Analiză edge ușoară (extracția caracteristicilor, evaluarea anomaliilor, compresia) pentru a reduce lățimea de bandă și calculul în cloud

O abordare utilă în design este de a separa datele de măsurare de logica de decizie. Citirile senzorilor pot fluctua din cauza condițiilor fizice normale, în timp ce comportamentul stabil al sistemului poate fi menținut prin histerezis, feronerie de timp și control prin mașina de stare. Această separare ajută la reducerea alarmelor false, îmbunătățește stabilitatea sistemului și previne indicațiile greșite ale defectelor atunci când apar variații temporare de măsurare.

Nu fiecare decizie beneficiază de a aștepta în cloud. Unele acțiuni sunt sensibile la timp sau orientate spre evitarea daunei, iar amânarea acestora în afara dispozitivului tinde să creeze moduri de eșec incomode atunci când rețeaua este lentă sau absentă.

Exemple tratate frecvent local:

• Întreruperea curentului excesiv; protecția la supraîncălzire; detectarea blocajului motorului

Cloudul tinde să strălucească atunci când sarcina beneficiază de un context mai larg sau orizonturi de timp mai lungi.

Categorii de decizii pe partea de cloud:

• Analiza tendințelor pe termen lung și întreținerea predictivă

• Corelarea între dispozitive

• Actualizări de model și schimbări de politică la nivel de flotă

O regulă practică pe care echipele o converg adesea este simplă: dacă un comandament întârziat ar putea conduce plauzibil la daune, dispozitivul ar trebui să se protejeze mai întâi și să raporteze ulterior. Această abordare pare de obicei conservatoare într-un mod bun, mai ales când ești cel care este de gardă în timpul unei pene de rețea.

Comunicați: Legături radio/pe fir și protocoale de aplicație

Strat de comunicare care mută telemetria către un telefon, gateway sau punct final în cloud. Selectarea unei tehnologii de link este mai puțin despre ce este la modă și mai mult despre ce se potrivește cu mediul fizic, modelul de desfășurare și bugetul de energie.

Opțiuni comune de conectivitate:

• Wi-Fi; BLE; Zigbee/Thread; cellular (LTE-M/NB-IoT); Ethernet

Deasupra stratului de link, dispozitivele folosesc protocoale de aplicație pentru a structura și livra mesaje. Protocolul potrivit tinde să depindă de necesitatea produsului de telemetrie în flux, fluxuri de lucru de configurare sau compatibilitate cu instalațiile existente ale întreprinderii.

Protocoale de aplicație comune:

• MQTT

• HTTP

Implementările reale oferă rar conectivitate stabilă. Punctele de acces se repornesc, gateway-urile dispar, acoperirea celulară se schimbă, iar interferențele vin și pleacă. Dispozitivele par mult mai de încredere atunci când pot buffered date, retry cu precauție (nu într-un mod care DDOS-ează rețeaua), și mențin un comportament clar al ultimului stat cunoscut pentru ca sistemul să rămână inteligibil atunci când legăturile sunt imperfecte.

Telemetria este de obicei protejată cu TLS pentru confidențialitate și integritate. În multe produse, prima victorie în materie de securitate este pur și simplu activarea criptării peste tot, dar securitatea durabilă merge mai departe, făcând identitatea și actualizările gestionabile pe întreaga durată de viață a dispozitivului.

Blocuri comune de bază ale securității:

• Identități unice pentru dispozitive și autentificare pe bază de certificat

• Stocare sigură a cheilor (elemente de securitate sau zone de încredere MCU)

• Firmware semnat și boot sigur pentru a reduce șansa execuției neautorizate a codului

Există un tipar pe care echipele experimentate îl recunosc (adesea după ce l-au învățat în mod dur): munca de securitate este mult mai puțin dureroasă atunci când identitatea, gestionarea cheilor și căile de actualizare sunt concepute din timp. Când aceste fundații sunt planificate de la început, dispozitivul tinde să rămână funcțional timp de ani, nu doar până la prima actualizare majoră în teren.

Cloud și Date

În cloud (sau pe o platformă locală), datele sunt stocate, adesea în sisteme de tip time-series, apoi aggregate și analizate. Cloud-ul este locul unde telemetria brută poate fi transformată în rezultate pe care cineva le va acționa efectiv, fie că acel cineva este un utilizator, un operator sau un motor de politică automatizat.

Ieşiri comune din cloud:

• Alerte (încălcări ale pragului, detecția defectelor)

• Predicții (viața utilă rămasă, detecția derajării)

• Panouri de control (KPI-uri, tendințe, starea flotei/dispozitivului)

• Comenzi de control (puncte de setare, programări, acțiuni activate/dezactivate)

Valoarea cloud-ului este cel mai ușor de capturat atunci când echipele decid din timp ce decizii ar trebui să sprijine datele. Fără această disciplină, telemetria are tendința de a deveni zgomot de fundal costisitor, colectat fiabil, stocat cu dăruire și apoi folosit rar cu încredere.

Actuare: Executarea sigură și repetabilă a comenzilor

Comenzile trimise înapoi la dispozitiv activează actuatoarele, iar această parte a buclei este locul în care realitatea hardware-ului devine zgomotoasă. Actuarea necesită circuite de conducere potrivite pentru sarcină, și beneficiază de bariere de protecție care fac ca eșecurile să fie predictibile în loc de haotice.

Actuatori comuni:

• Motoare

• Ventile

• Relee

• Încălzitoare

• LED-uri

• Difuzoare

Elemente comune de conducere și protecție:

• MOSFET-uri; relee; punți H; triacuri (în funcție de caracteristicile sarcinii)

• Dioduri flyback și snubber-e (pentru sarcini inductive)

• Senzor de curent și protecții termice

• Verificarea stării atunci când este disponibilă (switch-uri de limită, feedback de poziție, semnături electrice)

O mentalitate de fiabilitate care tinde să aducă beneficii este să presupunem că actuarea este locul în care riscul se concentrează. Senzorii eșuează adesea silențios; actuatoarele pot eșua în moduri pe care utilizatorii le observă imediat. Măsuri simple de siguranță, timpi de așteptare, interblocări, controale de sanitate, previn frecvent problemele în cascadă și fac ca sistemul să pară mai de încredere în timpul inevitabilelor cazuri ciudate de margine.

Bula se repetă

Acest sentiment; ciclul compute, comunicare, actuare se repetă continuu. Local, poate rula în milisecunde; o tură de cloud poate dura secunde în funcție de rețea și sarcina de fond. Produsele bune tratează temporizarea și puterea ca intrări de proiectare care modelează fiecare altă decizie, mai degrabă decât ca gânduri tardive care trebuie optimizate la final.

Strategii comune la nivel de sistem:

• Folosiți procesarea la bord pentru a reduce transmisiile inutile

• Grupează și comprimă telemetria atunci când toleranța la latență permite

• Dormiți agresiv și treziți-vă predictibil pe dispozitivele alimentate de baterie

• Mențineți „comportamentul minim viabil” chiar și atunci când cloud-ul nu poate fi accesat

Un dispozitiv IoT durabil nu este definit de niciun component singular. Este definit de modul în care se comportă calm întreaga buclă atunci când realitatea divagă de la plan: semnale zgomotoase, rețele intermitente, hardware îmbătrânit și comportament imprevizibil al utilizatorului. Proiectarea având în vedere aceste condiții este adesea diferența între o demonstrație care funcționează o dată și un produs care își menține calmul an după an.

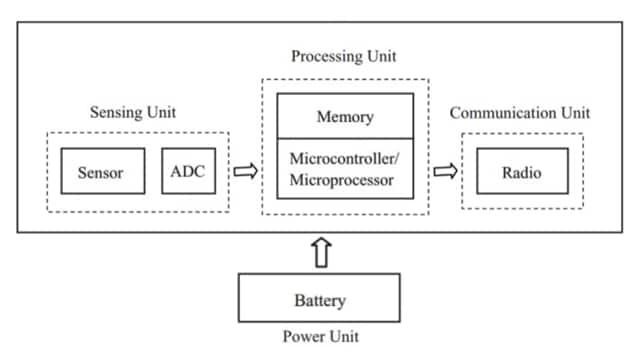

Componente electronice în performanța dispozitivului IoT

Hardware-ul IoT tinde să fiarbă de încredere doar atunci când intrările de senzor, calcul, stocare, livrarea de putere și conectivitatea sunt concepute ca un traseu continuu de semnal și putere.

O citire a senzorului rareori rămâne semnificativă dacă tensiunea de referință se schimbă, dacă ceasul este instabil sau dacă calea de date pică ocazional sub sarcină. O legătură radio rareori rămâne utilizabilă dacă alimentarea scade în timpul transmisiilor, dacă oscilatorul este zgomotos sau dacă gestionarea acreditivelor este inconsistentă între resetări.

Multe echipe învață că fiabilitatea se îmbunătățește adesea mai mult prin întărirea limitelor între blocuri decât prin adăugarea unei noi funcționalități: șine previzibile, temporizare limitată, cuplaj de zgomot controlat și comportament de eșec care este ușor de înțeles atunci când ceva se strică.

Scopul designului nu este „piese perfecte”, ci interfețe care se comportă la fel pe un banc de dezvoltare, în desfășurări pilot și luni mai târziu în teren.

Senzor

Senzorii convertesc condițiile din lumea reală în semnale electrice, dar comportamentul zilnic al produsului este modelat de detalii care pot părea mici până când datele de teren le fac să pară inconfortabil de mari.

Zgomotul, devierea, montajul, fluxul de aer, condensarea și rutarea cablurilor au toate un mod de a transforma un grafic curat de laborator în distribuții dezordonate la care firmware-ul trebuie să supraviețuiască.

Intervalul și rezoluția trebuie să se potrivească deciziei care se ia, nu unei specificații principală. Configurațiile excesiv de sensibile amplifică adesea zgomotul și deviația, ceea ce tinde să crească alertele false și crește în mod discret timpul de calcul și timpul de transmisie radio. Un interval cât mai strâns posibil poate părea defensibil în timpul revizuirilor designului, cu toate acestea, comportamentul din teren favorizează adesea un interval ușor mai larg care produce măsurători mai uniforme și mai interpretabile. Dacă un model sau un prag în aval va netezi datele oricum, împingerea sensibilității brute prea departe poate părea satisfăcătoare la început și apoi frustrantă atunci când sosesc tichetele de suport.

Devierea, îmbătrânirea și expunerea determină dacă măsurătorile rămân credibile după luni sau ani.

Calibrarea funcționează de obicei mai bine când este tratată ca o rutină de ciclu de viață decât ca un singur ritual de fabrică pe care toată lumea speră că va rezista pentru totdeauna.

• Calibrare de fabrica cu coeficienți stocați.

• Triggeri de recalibrare în teren (programate, bazate pe evenimente sau asistate de tehnicieni).

• Rutină de auto-verificare care semnalează valori anormale, tăiere și saturație.

Echipele care vizează produse servicii pun adesea deoparte flash modest și capacitate de calcul pentru metadatele de calibrare, trasabilitate și verificări ale bunului simț, deoarece este mai ieftin decât explicarea citirilor inconsistente după desfășurare.

Selectarea ratei de eșantionare devine de obicei o negociere între fizică, baterie și utilitatea datelor. Eșantionarea prea lentă riscă aliasing-ul și evenimentele pierdute, care pot fi greu de diagnosticat deoarece datele arată încă plauzibile. Eșantionarea prea rapidă crește consumul de energie și volumul de date și poate crea iluzia unei perspective mai bune fără a îmbunătăți în mod substanțial deciziile.

Un model care se menține bine este capturarea fenomenului cu un marjă suficientă, filtrarea timpurie (analog când ajută cu adevărat, digital când este suficient) și reducerea pentru raportare.

Aceasta produce adesea rezultate mai bune pentru baterii decât eșantionarea agresivă și speranța că analitica de cloud va compensa mai târziu.

Dacă un ADC extern este justificat depinde de obicei de rezoluție, impedanța de intrare, stabilitatea de referință și toleranța la zgomot. ADC-urile integrate în MCU funcționează adesea bine pentru detectarea de medie rezoluție, în timp ce semnalele precise tinde să penalizeze alegerile casuale de aranjare și de referință.

• Selecția de referință cu zgomot scăzut și rutarea de referință.

• Strategia de împământare, traseele de protecție și controlul căii de întoarcere.

• Blindajul și rutarea intenționată a cablurilor aproape de conectori.

• Protecția ESD plasată acolo unde interceptă efectiv transienta.

Modificările mici ale PCB-ului pot reduce măsurabil jitterul și îmbunătăți repetabilitatea, în special pentru surse de înaltă impedanță sau semnale analogice de nivel scăzut unde „aproape bine” devine vizibil instabil în datele de producție.

Microcontroler (MCU)

MCU-ul acționează ca centrul operațional: citește senzorii prin GPIO, I²C, SPI și UART; condiționează semnalele; rulează inferența acolo unde este aplicabil; gestionează modurile de alimentare; și conduce ieșirile.

Când comportamentul MCU este previzibil, întregul dispozitiv pare calm; când nu este, eșecurile tind să pară aleatorii chiar și când cauza este deterministă.

Firmware-ul stabil provine de obicei din mașini de stări explicite și temporizare care are limite clare. Designurile bazate pe evenimente care folosesc întreruperi, DMA și temporizatoare bat de obicei ciclurile de polling în ceea ce privește reactivitatea și energia, în special în dispozitivele care dorm adesea.

Când echipele descriu blocaje aleatorii, vinovatul este frecvent unul dintre puținii infractori recidiviști: muncă nelimitată în interiorul unei întreruperi, blocaj pe un autobuz partajat, inversarea priorității sau fragmentarea memoriei care nu a fost niciodată testată în condiții de stres sub timpi lungi de funcționare.

Planificarea RAM și flash funcționează mai bine când include ce se întâmplă după succesul primei demo.

• Buffere de rețea și suprasarcina TLS (inclusiv comportamentul de mână de lucru în cel mai rău caz).

• Jurnale, metrici și dump-uri de crash pentru care inginerii vor implora mai târziu.

• Spațiu de staging OTA, plus metadate pentru verificări de integritate.

• Creșterea funcționalităților care apare în mod previzibil după feedback-ul pilotului.

Memoria subdimensionată rămâne adesea tăcută la început și apoi devine dureroasă mai târziu, chiar când diagnosticele și siguranța actualizărilor devin principalele instrumente pentru controlul riscurilor în teren.

Dispozitivele care se așteaptă să fie de încredere beneficiază de obicei de boot sigur, stocare protejată a cheilor, accelerare criptografică hardware și un generator de numere aleatoare adevărat. Din experiența de implementare, modernizările de securitate tind să fie incomode deoarece intră în coliziune cu constrângerile hardware livrate și acreditivele care au o durată lungă de viață.

Selectarea unui MCU (sau adăugarea unui element de securitate) care suportă identitate puternică și boot măsurat reduce adesea cantitatea de software inteligent necesară pentru a compensa rădăcinile slabe ale încrederii.

Accesul pentru SWD/JTAG și testabilitatea practică decid de obicei dacă fabricarea timpurie este controlată sau haotică.

• Planificarea accesului SWD/JTAG și strategia de blocare pentru producție.

• Paduri de testare și aranjament prietenos pentru sondare pentru fixture de volum mare.

• Puncte de simț ale feronției de alimentare și noduri măsurabile pentru triere rapidă.

O cantitate mică de infrastructură de testare poate economisi echipelor săptămâni de ghiciri incomode atunci când primul lot mare expune cazuri limită care nu au apărut niciodată pe prototipuri construite manual.

Module de comunicare

Modulul de comunicare formează mai mult decât bugetul de legătură: acesta influențează aprovizionarea, comportamentul actualizărilor, fluxurile de lucru de suport și un număr surprinzător de moduri de defectare.

În dispozitivele cu baterie, comportamentul radio domină adesea consumul de energie, așa că deciziile de conectivitate tind să devină decizii privitoare la durata de viață a bateriei mascate.

Selecția echilibrează de obicei rază, latență, debit, topologie și buget de putere, cu o privire francă asupra fricțiunii operaționale.

• BLE pentru rază scurtă, putere mică și comisionare pe smartphone.

• Wi‑Fi pentru un debit mai mare cu un curent de vârf mai mare și cerințe stricte de integritate a puterii.

• Thread/Zigbee pentru rețele mesh și desfășurări domestice/industriale cu putere redusă.

• LoRaWAN pentru rază lungă, rate de date mici și disciplină strictă a încărcăturii.

• LTE‑M/NB‑IoT pentru acoperire de mare arie cu constrângeri de operator și aprovizionare mai complexă.

Echipele simt adesea o ușurare odată ce admit că „alegerea radio” este inseparabilă de strategia de reluare a firmware-ului, gestionarea curentului de vârf și răbdarea utilizatorului în timpul configurării.

Un modul puternic poate dezamăgi în continuare dacă antena este plasată prost, detunată de carcasă sau expusă la întoarceri de sol zgomotoase.

• Zone de restricție pentru antenă și rutare cu impedanță controlată.

• Efecte ale carcasei și testarea interacțiunii cu utilizatorul.

• Verificări de emisii radiate și sondarea susceptibilității.

Când marja de legătură este subțire, reluările firmware-ului pot ascunde simptomul pentru o vreme, dar costul bateriei se acumulează într-un mod pe care echipele operaționale îl observă cu mult înainte ca inginerii să-l observe într-un laborator.

Designul conectivității trebuie să supraviețuiască fluxurilor de lucru reale, nu doar demonstrațiilor ideale.

• Aprovizionare care tolerează eșecuri parțiale și greșeli comune ale utilizatorilor.

• Logică de backoff și reluare care evită spiralele de descărcare a bateriei auto-provocate.

• Comportamentul de roaming plus gestionarea ciclului de viață SIM/eSIM pentru dispozitivele celulare.

• OTA cu autentificare, rollback și programare conștientă de lățimea de bandă.

Funcțiile OTA funcționează mai puțin ca o caracteristică strălucitoare și mai mult ca un canal de întreținere pe termen lung; când este tratat casual, dispozitivele tind să devină costisitoare de suportat, chiar dacă prima desfășurare pare în regulă.

Managementul energiei

Designul energiei menține dispozitivul în viață, repetabil și plictisitor, în cel mai bun sens al cuvântului. Acesta cuprinde regulatoare, încărcare, măsurarea combustibilului, comutarea sarcinii și alegerile de protecție care trebuie să facă față atât evenimentelor de curent de vârf, cât și așteptărilor de somn adânc.

Selecția Buck/boost/LDO beneficiază de evaluarea eficienței pe întreaga gamă de sarcină, nu doar pe un singur punct de funcționare. Curentul în repaus în modul de somn decide adesea dacă un produs îndeplinește așteptările bateriei.

Radio-urile pot crea vârfuri de curent abrupte; capacitanta de volum, rutarea cu impedanță scăzută și buclele de control stabile tind să decidă dacă sistemul rămâne activ în timpul pulsării de transmitere. Multe resetări misterioase se întorc adesea la scăderi tranzitorii, mai degrabă decât la firmware, ceea ce poate fi o lecție umilitoare, dar utilă în timpul integrării.

Durata de viață a bateriei este câștigată de obicei în timpul somnului, unde scurgerile mici se acumulează în pierderi măsurabile.

• Configurare de somn adânc cu numai sursele de trezire care sunt cu adevărat utilizate.

• RTC sau temporizatoare cu consum redus de energie pentru treziri periodice.

• Interrupții GPIO sau de senzor pentru treziri bazate pe evenimente.

• Gating de putere pentru senzori și periferice care nu au nevoie de polarizare continuă.

Măsurarea consumului de energie în timpul somnului devreme pe hardware real, apoi tratând creșterile neașteptate de microamperi ca erori, tinde să prevină încetul cu încetul unde multe blocuri „aproape oprite” erodează silențios timpul de funcționare.

Alegerea IC-ului de încărcare depinde de chimie, limite termice, constrângeri reglementare și mediu așteptat. Selecția gauge-ului de combustibil ar trebui să reflecte nevoile de precizie în funcție de temperatura, sarcină și îmbătrânire. Pentru desfășurări în aer liber sau neîncălzite, comportamentul la temperaturi scăzute devine adesea factorul principal al calității percepute, astfel că pragurile de tensiune conservatoare și raportarea onestă a capacității reduc plângerile privind oprirea bruscă.

Supra- curentul, supra-tensiunea, polaritatea inversă și comportamentul ESD ar trebui tratate ca fiind condiții de operare obișnuite pentru multe desfășurări. Mediile industriale produc frecvent evenimente de descărcare a cablurilor și transiente inductive care pot părea „ghinion” decât dacă designul le anticipă. Clemele, fusele, diodele TVS, controlul curentului de pornire și deciziile de izolare decid adesea dacă un dispozitiv supraviețuiește primei sale luni cu o reputație intactă.

Componente de stocare

Stocarea deține firmware, configurație, certificate și jurnale. Alegerea între flash NOR/NAND, EEPROM, FRAM, eMMC sau microSD tinde să fie dictată de durabilitate, performanță, costul BOM și cât de dureros ar fi un scriere corupt din punct de vedere operațional.

Dispozitivele reale se confruntă cu căderi de tensiune, resetări watchdog și scrieri parțiale.

• Sume de control sau CRC-uri pentru configurație și jurnale.

• Nivelare a uzurii sau frecvență de scriere limitată pentru media bazate pe flash.

• Jurnalizare sau înregistrări doar adăugate pentru date care nu pot fi scrise pe jumătate.

Un model operațional frecvent este jurnalaizarea în ring-buffer cu rate de scriere limitate, ceea ce limitează consumul silențios de durabilitate, lăsând în același timp suficiente urme pentru a depana problemele din teren.

Sloturile de firmware A/B plus boot verificat și logică de revenire oferă o plasă de siguranță practică în timpul actualizărilor întrerupte. Fără aceste măsuri de siguranță, o pierdere singulară de energie în timpul unei actualizări poate lăsa dispozitivele blocate în teren. Produsele care se scalarează lin tratează de obicei recuperabilitatea la același nivel cu caracteristicile de livrare, deoarece costurile de suport tind să urmeze calitatea poveștii de recuperare.

Certificatele și cheile ar trebui stocate cu o rezistență la vandalism și control al accesului în minte, nu pur și simplu undeva non-volatil. Chiar și cu stocare sigură, planurile pentru rotirea cheilor, revocarea și răspunsul la incidente reduc expunerea pe termen lung atunci când o acreditivă se scurge sau o flotă este parțial compromisă.

Componente de interfață

LED-uri, afișaje, butoane, microfoane, camere și senzori biometrici modelază utilizabilitatea, dar ele trag și putere, risc EMI și considerații de confidențialitate. O interfață utilizator (UI) care se simte consistentă sub stres reflectă adesea un design electric disciplinat mai mult decât polizorul UI.

Butoanele au nevoie de obicei de debounce și protecție ESD pentru a evita citirile sporadice greșite.

Microfoanele și camerele au nevoie de obicei de rail-uri curate și împământare atentă pentru a evita artefactele intermitente pe care utilizatorii le interpretează ca fiind „instabile”.

• Separarea traseelor analogice sensibile de comutarea de curent mare și traseele RF.

• Planificarea traseelor de întoarcere pentru a limita cuplajul de zgomot.

• Alegeri de ecranare și filtrare care se potrivesc cu strategia de carcasă și cablare.

Eșecurile intermitente ale UI sunt frecvent cauzate de cuplaj din radiouri sau motoare, iar a le repara cu disciplină în layout și împământare poate fi surprinzător de satisfăcător în comparație cu soluțiile infinite de firmware.

Dispozitivele se comportă mai predictibil atunci când au o poveste offline care nu se bazează pe disponibilitatea rețelei.

Feedback-ul local clar (stări LED neambigue și semnalizare minimă, precisă a erorilor) tinde să reducă povara suportului și evită frustrările utilizatorului care vin din comportamentul de eșec silențios.

Actuatoare

Actuatoarele transformă intenția de control în mișcare, căldură sau forță, și de obicei necesită circuite de interfață dincolo de un pin direct al MCU. Deoarece actuatoarele interacționează cu lumea fizică, modurile de eșec tind să fie vizibile, costisitoare și escaladante din punct de vedere emoțional pentru utilizatori. Motoarele, solenoizii, supapele și releele au nevoie frecvent de etape MOSFET, punți H sau IC-uri de conducerе dedicate dimensionate pentru curenți și transiente reale.

• Diode flyback sau snubber pentru sarcini inductive.

• Senzor de curent pentru detecția blocajului și răspunsul la suprasarcină.

• Considerații de design termic pentru sarcini continue sau de înaltă lungime de lucru.

Experiența de teren arată adesea probleme legate de actuatoare ca fiind o sursă frecventă de eșec, iar derating-ul conservator plus detecția de defecte tinde să îmbunătățească comportamentul flotei într-un mod rapid observat de echipele de suport.

Un dispozitiv ar trebui să rămână sigur atunci când firmware-ul se blochează, norul este inaccesibil sau comenzile sosesc târziu.

• Watchdog-uri și strategie de resetare aliniate cu ieșiri sigure.

• Stări de ieșire default-sigure definite pentru fiecare actuator și fiecare mod.

• Poziții mecanice de siguranță în caz de defectare, acolo unde cererea aplicației o solicită.

Cele mai rezistente designuri tratează pierderea conectivității ca pe un mod normal de operare și definesc exact ce face actuatorul în acea perioadă, astfel încât comportamentul să rămână predictibil chiar și atunci când totul celorlalte este imperfect.

Integrarea la nivel de sistem

Îmbunătățirile de mare impact vin adesea din practicile de integrare care forțează întregul sistem să spună adevărul devreme.

• Validarea integrității puterii în condiții de încărcare radio și a actuatorului în cel mai prost caz.

• Controlul zgomotului în întreținerea analogică, regulatorii de comutare și driverii de curent mare.

• Fluxurile de pornire, actualizare și recuperare cu stări măsurabile și o observabilitate clară.

• Testare de mediu (temperatură, umiditate, vibrație) aleasă pentru a se potrivi cu condițiile reale de desfășurare.

Atunci când aceste activități sunt tratate ca lucrări ingineresti de zi cu zi, mai degrabă decât ceremonii de etapă finală, alegerile componentelor devin de obicei mai puțin dramatice, iar comportamentul dispozitivului tinde să rămână consistent de la prototip la desfășurarea în masă.

Concluzie

Sistemele IoT de succes se bazează pe un ciclu de date complet și fiabil care include detecția, condiționarea semnalului, procesarea, comunicarea, securitatea și managementul energiei. Fiecare etapă afectează performanța generală, durata de viață a bateriei, precizia și experiența utilizatorului. Prin echilibrarea constrângerilor hardware, firmware, rețelistică și operaționale, dispozitivele IoT pot oferi monitorizare, control și automatizare de încredere într-o gamă largă de aplicații.

Întrebări frecvente [FAQ]

1. De ce multe proiecte IoT eșuează din cauza calității măsurărilor, mai degrabă decât a problemelor de conectivitate?

Conectivitatea primește adesea cea mai mare atenție în timpul dezvoltării, deoarece panourile și integrarea cloud sunt foarte vizibile. Cu toate acestea, măsurătorile inexacte cauzate de o amplasare proastă a senzorului, vibrații, efecte de curent de aer, cuplare termică, zgomot sau greșeli de instalare pot submina întregul sistem. Dacă datele originale sunt nesigure, chiar și cele mai avansate analize, platforme cloud și rețele de comunicații nu pot produce decizii de încredere. Succesul pe termen lung al IoT începe de obicei cu măsurători stabile, mai degrabă decât cu caracteristici sofisticate de conectivitate.

2. De ce ar trebui considerată montarea senzorilor o parte a sistemului de detecție în sine?

Senzorii măsoară condiții fizice prin interacțiunea lor cu mediul înconjurător. Forța de montare, designul carcasei, rutarea cablurilor, curentul de aer, transferul de vibrație și contactul termic pot altera ceea ce percepe senzorul. Un senzor perfect calibrat poate produce în continuare citiri înșelătoare dacă este montat prost. În multe desfășurări, erorile legate de instalare contribuie mai mult la incertitudinea măsurătorilor decât specificațiile senzorului în sine, făcând integrarea mecanică o parte critică a performanței generale de detecție.

3. De ce suprasampling-ul reprezintă adesea o amenințare ascunsă pentru durata de viață a bateriei în dispozitivele IoT?

Colectarea datelor mai frecvent decât este necesar crește încărcătura de procesare, utilizarea memoriei și activitatea de comunicare. Deoarece transmisia wireless este adesea cel mai mare consumator de energie în produsele IoT alimentate de baterii, colectarea excesivă de date poate crește indirect utilizarea radio și poate scurta timpul de funcționare. Deși ratele mari de eșantionare pot părea că îmbunătățesc precizia, ele creează adesea seturi de date mai mari fără a oferi îmbunătățiri semnificative în calitatea deciziilor. Strategiile eficiente de eșantionare echilibrează cerințele de detecție a evenimentelor cu consumul de energie și necesitățile raportării.

4. De ce separă multe dispozitive IoT de succes logica de măsurare de logica de luare a deciziilor?

Valorile brute ale senzorilor fluctuează în mod natural din cauza zgomotului, variațiilor de mediu și comportamentului normal al procesului. Dacă fiecare măsurare declanșează direct o acțiune, sistemele pot deveni instabile și pot genera alarme false. Prin separarea colectării măsurătorilor de logica de decizie folosind histereză, mașini de stare, filtrare, feronerie temporară și reguli de validare, dispozitivele pot rămâne receptive evitând reacțiile inutile la fluctuațiile temporare. Această abordare îmbunătățește fiabilitatea și creează un comportament al sistemului mai predictibil în condiții reale.

5. De ce multe decizii critice IoT sunt procesate local în loc să fie delegate la cloud?

Sistemele cloud oferă analize valoroase pe termen lung, managementul flotei și perspective predictive, dar întârzierile în rețea și întreruperile pot face ca acestea să fie inadecvate pentru funcțiile de protecție sensibile la timp. Evenimentele precum condițiile de supracurent, supraîncălzirea, blaturile de motor sau închiderile de siguranță necesită adesea acțiune imediată. Așteptarea confirmării din cloud ar putea permite deteriorarea echipamentului sau dezvoltarea unor condiții nesigure. Din acest motiv, deciziile critice de protecție și control sunt adesea executate la margine, în timp ce platformele cloud se concentrează pe monitorizare și optimizare.
