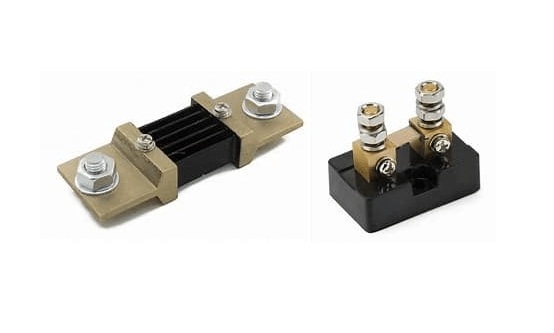

Cum să selectați un rezistor shunt pentru o măsurare precisă a curentului

Măsurarea curentului se bazează în mare măsură pe selecția corectă a rezistorului shunt, deoarece valoarea rezistenței afectează direct precizia măsurării, pierderea de putere, comportamentul termic și calitatea semnalului. Acest articol explică modul în care sunt selectați rezistorii shunt, cum influențează erorile și efectele non-ideale măsurătorile și cum factori precum offset-ul amplificatorului, rezoluția ADC, zgomotul, aranjarea, creșterea temperaturii și specificațiile rezistorului conturează performanța măsurării curentului în lumea reală.

Catalog

Selectând o valoare a rezistenței shunt

Alegerea valorii rezistorului shunt stabilește tonul modului în care se comportă lanțul de măsurare a curentului în produsul real, nu doar într-o foaie de calcul. O alegere atinge trei lucruri în același timp:

• tensiunea de măsurare pe scară completă cu care puteți lucra

• căldura pe care o va crea rezistorul

• picătura suplimentară de tensiune pe care o va simți sarcina.

În practică, adesea depinde de cât de confortabil doriți să fie marja de semnal în comparație cu câtă pierdere și cap de tensiune sunteți dispus să tolerați.

Multe echipe simt nevoia de a reduce cât mai mult R pentru eficiență; acest instinct este de înțeles. Problema este că o tensiune shunt redusă tinde să transforme neidealitățile mici și plictisitoare în sesiuni de depanare îndelungate.

Începeți prin a alege o tensiune shunt la curentul maxim pe care amplificatorul și ADC-ul dvs. pot captura cu o marjă de toleranță, temperatură și zgomot. O fereastră de scară completă utilizată pe scară largă este de aproximativ:

• 50–100 mV

în timp ce proiectele care necesită putere mai mare sau un cap strâns de tensiune ajung adesea mai aproape de:

• 10–30 mV

pentru a reduce disiparea și a proteja tensiunea de sarcină.

Ceea ce decide de obicei dacă un obiectiv se simte „confortabil” mai târziu nu este numărul în sine, ci cât de deasupra erorilor pe care le veți vedea efectiv pe bancă.

O tensiune shunt care arată bine într-un calcul nominal poate părea incomod de mic după ce efectele în cele mai rele cazuri apar:

• offset

• deriva

• gradienți termici

• cuantizare

• interferență

Dacă ați urmărit vreodată o citire de curent zero să se plimbe în timpul unei examinări termice, arcada emoțională este familiară:

• încredere la temperatura camerei

• apoi îndoială crescândă

• apoi o încercare târzie de a o repara în firmware.

Offset-ul de intrare și deriva pot consuma o fracțiune surprinzătoare dintr-un semnal shunt mic. Când designul se îndreaptă prea puternic către un V_SHUNT foarte mic, echipele ajung adesea să observe că valoarea fără sarcină refuză să rămână aproape de zero pe parcursul temperaturii, și sunt împinse spre:

• mai multe etape de calibrare

• mai multe logici de compensare

• sau ambele.

Tranzițiile între cupru și aliaj pot genera tensiuni termo-electrice de nivel microvolt în prezența gradientelor de temperatură. Este ușor să respingi acest lucru ca fiind prea mic pentru a conta până când shunt-ul se află aproape de:

• un inductiv fierbinte

• un dispersor de căldură MOSFET

• o limită de flux de aer unde gradientele apar în mod obișnuit.

Dacă ADC-ul (inclusiv zgomotul său) produce doar un număr mic de count-uri efective pe parcursul intervalului de funcționare, ieșirea tinde să pară saltare, iar buclele de control pot începe să se comporte ciudat la o sarcină ușoară. Un design care se comportă politicos la curent nominal poate arăta încă o oscilație generată de cuantizare atunci când semnalul se micșorează.

Tensiunile mici de șunt sunt mai ușor de contaminat prin:

• cuplajul nodului de comutare

• oscilarea solului

• captarea magnetică

• parazitii legați de aranjament.

Atunci când etapele de comutare a puterii se află în apropiere, aranjamentul și filtrarea tind să crească rapid pe măsură ce V_SHUNT este redus.

O abordare practică este să se seteze V_SHUNT la scară largă astfel încât să rămână confortabil deasupra offsetului și zgomotului combinat în cea mai proastă situație la lățimea de bandă de măsurare care vă interesează cu adevărat. Când semnalul este prea mic, echipele adesea petrec zile urmărind:

• ajustări ale aranjamentului

• experimente de filtrare

care nu se simt niciodată complet satisfăcătoare.

Odată ce un obiectiv de tensiune de șunt la scară largă este setat, calculați rezistența la prima trecere direct:

Exemplu (50 mV la 5 A):

R = 0.05 / 5 = 0.01 Ω

Tratați aceasta ca un ancoraj de început. După acest punct, valoarea este de obicei ajustată de:

• comportamentul termic

• limitele de rezervă

• disponibilitatea pachetului

• ceea ce vă învață prototipul.

După ce ați ales R, calculați dissiparea de șunt la curent maxim:

Exemplu:

P_SHUNT = 5² × 0.01
P_SHUNT = 25 × 0.01
P_SHUNT = 0.25 W

Este util să vă gândiți la P_SHUNT ca la o intrare în designul termic mai degrabă decât ca la o simplă bifă în fișa de date. Chiar și atunci când puterea rezistorului arată generos, asamblările reale pot funcționa mai calde din cauza:

• zonei de cupru limitate

• căldurii de la componentele adiacente

• constrângerilor de carcasă

• fluxului de aer slab.

În timpul activării, este destul de comun să observați citirile derapând după câteva minute pe măsură ce șuntul și cuprul din jur se încălzesc, schimbând rezistența și trăgând curentul măsurat odată cu el, o experiență care poate fi mai iritantă decât pare când încercați să rezolvați o problemă de stabilitate a buclei de control.

Pentru acuratețea detectării curentului, toleranța șuntului și coeficientul de temperatură al rezistenței (TCR) apar adesea direct în bugetul de eroare, chiar alături de:

• limitările amplificatorului

• limitările ADC-ului.

Un șunt de 1% începe cu aproximativ o eroare de câștig de 1% înainte ca:

• offsetul amplificatorului

• eroarea de câștig a ADC-ului

• derapajul de referință

să apară în imagine. Dacă o acuratețe mai strictă este obiectivul, căile tipice includ:

• utilizarea unui șunt cu toleranță mai strictă

• calibrarea în producție

• combinarea ambelor.

Auto-încălzirea ridică șuntul deasupra ambiantului, iar rezistența se schimbă odată cu acea creștere de temperatură. În funcționarea continuă la curent ridicat, acest derapaj poate domni asupra a ceea ce observați în teren. Când creșterea de temperatură este incertă, este adesea mai puțin stresant să presupuneți o creștere mai mare decât modelul ideal prezice și apoi să verificați cu măsurători timpurii ale hardware-ului (inclusiv absorbția în stare stabilă).

Creșterea V_SHUNT îmbunătățește în general marginea de măsurare prin:

• relaxarea presiunii de offset/zgomot pe partea frontală

• îmbunătățirea raportului semnal-la-zgomot

în timp ce:

• reduce eficiența

• fură tensiunea de încărcare.

Reducerea V_SHUNT face contrariul și tinde să împingă mai multă povară asupra:

• partea frontală analogică

• disciplina aranjamentului

• filtrarea digitală.

Factor	VSHUNT mai mare	VSHUNT mai mic
Marginea semnalului	Mai bună	Mai mică
Eficiență	Mai mică	Mai mare
Căderea de tensiune	Mai mare	Mai mică
Cerințele ADC	Mai puțin exigente	Mai exigente
Sensibilitatea la zgomot	Mai mică	Mai mare
Disiparea puterii	Mai mare	Mai mică

Un model care apare în proiectele care se simt calme pentru depanare este evitarea V_SHUNT absolut minim, cu excepția cazului în care eficiența domină obiectivele sistemului. Investind o mică rezervă pentru marginea de măsurare, adesea se întoarce cu:

• mai puține activări false de protecție

• un comportament mai stabil al controlului

• mai puțin timp întrebându-vă dacă o citire ciudată este fizică sau un artefact al aranjamentului.

Pe măsură ce R scade în gama miliohmilor, rezistența în serie neintenționată în:

• trasee

• guri

• conectori

• suduri

începe să concureze cu șuntul însuși. În acel moment, un extra 1–5 mΩ din rutare și interconectare poate reprezenta o fracțiune mare din valoarea intenționată, iar curentul măsurat poate varia cu:

• variația asamblării

• îmbătrânirea conectorului

• reîmpachetare.

Pentru șunturi de valoare mică, conexiunile cu patru terminale, cu rutare atentă, împiedică căderile de cupru ale curentului de încărcare să fie citite greșit ca tensiune de șunt. Fără detectarea Kelvin, eroarea tinde să fie dependentă de curent și frustrant de inconsistentă între asamblări.

Dacă obiectivul include captarea rapidă a transienților, filtrarea puternică poate ascunde evenimentele pe care încerci să le măsori; dacă filtrarea este prea ușoară, unda de comutare poate domina citirea. Alegerea rezistenței interacționează cu filtrarea deoarece stabilește amplitudinea semnalului în raport cu:

• undă

• pickup

• zgomotul ADC.

O verificare structurat a sensibilității poate oferi mult din ceea ce oamenii speră că simularea va oferi, cu presupuneri ascunse mai puține și mai multe numere acționabile.

Pentru fiecare candidat R, calculează:

• V_SHUNT la I_MAX

• P_SHUNT la I_MAX

• creșterea temperaturii estimate (asumări pentru pachet + area de cupru + flux de aer)

• termeni de eroare așteptați (offset, drift, cuantizare ADC și zgomot).

O abordare pragmatică este selectarea celei mai mici rezistențe care încă oferă o citire stabilă în condiții de temperatură și zgomot operațional, inclusiv comportamentul în sarcină ușoară. Aceasta tinde să te aducă într-un loc care echilibrează eficiența cu încrederea în măsurare și reduce șansele unei surprize tardive în care exactitatea arată bine la rece pe bancă, dar se degradează după încălzire sau odată ce unitatea este sigilată în carcasa sa.

Pierderi de putere și design termic

Estimează pierderile electrice în scenarii operative reale

O rezistență de șunt ajunge să convertească energia electrică în căldură într-un mod foarte previzibil, iar această previzibilitate este reconfortantă, până când modurile de operare reale încep să se suprapună. Începe cu relația de bază: P = I²R.

Exemplu de bază: 5 A prin 0.01 Ω → P = 25 × 0.01 = 0.25 W.

Acei 0.25 W sunt un punct de referință de început pentru discuție, nu un punct de oprire, deoarece creșterea temperaturii și mișcarea rezistenței pe termen lung sunt de obicei cele care provoacă surprizele neplăcute mai târziu în validare.

Folosește cea mai mare curent continuu pe care produsul o poate susține realist, apoi lărgește-l pentru realitățile de zi cu zi pe care inginerii ar dori uneori să fie mai mici: toleranță, offset-uri de calibrare, erori de buclă de control și variația surselor de alimentare.

De asemenea, evaluează moduri de operare de curent înalt pe durate mai lungi, deoarece sarcinile repetate de curent care durează câteva secunde pot contribui la încălzire într-un mod care seamănă cu funcționarea continuă mai degrabă decât cu un eveniment tranzitoriu scurt.

În multe construiri, combinația severă nu este un singur element de pe fișa tehnică; este sarcină mare plus aer cald din carcasă plus flux de aer redus plus surse de căldură vecine.

Pentru curenturi pulsate, tăiate, bidirecționale sau regenerabile, calculează încălzirea din curentul RMS: P = I_RMS²R.

Curentul de vârf poate apărea foarte mare pe graficele de măsurare, dar încălzirea pe termen lung este determinată în principal de curentul RMS (I_RMS) în timp.

Un model de eșec repetabil apare atunci când validarea se concentrează pe limitele de vârf în timp ce un ciclu de sarcină ridicat produce liniștit încălzire aproape continuă.

Folosește valoarea de rezistență în cel mai rău caz atunci când estimezi limita superioară a puterii. Începe cu toleranța, apoi include schimbarea rezistenței cauzată de TCR-ul șuntului pe măsură ce temperatura corpului său crește.

Chiar și atunci când puterea este sub rating-ul de pe placa de identificare, auto-încălzirea poate distorsiona în continuare măsurarea prin: (a) driftul rezistenței, și (b) gradele termice care pătrund în rutare și terminări.

O presupunere conservatoare care adesea economisește timp este că corpul șuntului funcționează mai cald decât un senzor de placă din apropiere raportează, mai ales când șuntul este aproape de alte componente calde.

Traduceți wați în creșterea temperaturii și stresul materialelor

Un număr de putere de unul singur este doar o poveste parțială; aceeași disipare poate fi plictisitoare pe o masă largă de cupru și problematică într-un aranjament dens într-o cutie închisă ermetic.

Întrebarea practică devine: ce temperatură atinge elementul de șunt și terminările la mediu înalt, flux de aer slab și surse de căldură din apropiere, și cât de repetabil este acel rezultat între unități?

Fișele tehnice afirmă de obicei o putere nominală la un mediu de referință (de obicei 70°C) și apoi reduc puterea admisibilă deasupra acelui punct.

Verifică unde ajunge "ambientul" real al carcasei în timpul operării, deoarece aerul din carcasă urcă de regulă bine peste temperatura camerei și poate varia dramatic în funcție de amplasare.

Contribuitorii de căldură din apropiere de luat în considerare includ: acumulatori; inductoare; MOSFET-uri de putere; redresoare; regulatoare calde.

Pentru șunturile montate pe suprafață, cuprul de PCB transportă adesea cea mai mare parte a căldurii. Creșterea temperaturii poate varia substanțial cu area de cupru, grosimea cuprului, cuplajul plan și densitatea through-via.

Schimbările tardive de rutare care reduc cuprul pentru confort au obiceiul de a produce puncte fierbinți și drift pe care nimeni nu spera să cheltuie timp pe ele.

Un flux de lucru care tinde să se simtă mai calm în perioada de început este să rezervi cupru generos devreme și să-l relaxezi doar după ce măsurătorile arată că comportamentul termic rămâne bine comportat.

Operarea sub un nivel de putere nominal evită daune imediate, dar nu promite o detectare stabilă. Multe produse se degradează ușor la început: rezistența crește treptat, calibrările se schimbă, iar pragurile de protecție fluctuează.

Dintr-o perspectivă a fiabilității, selecția shunt-ului merge adesea mai bine atunci când este înfățișată în jurul păstrării acurateței și comportamentului de derivă, cu puterea tratată ca o intrare, mai degrabă decât întreaga decizie. Această încadrare reduce frustrarea unui design care trece un test funcțional rapid, dar care ulterior se confruntă cu probleme în testările de umiditate, de repetabilitate sau de îmbătrânire în câmp.

Definiți marja cu un obiectiv clar de temperatură și derivă

O regulă comună este marja de putere continuă de 2×, dar o abordare mai defensibilă leagă marja de creșterea temperaturii permise și de derivă.

Dacă precizia măsurării duratei de viață este un obiectiv de design, alegeți shunt-ul astfel încât creșterea temperaturii în regim staționar să rămână modestă la sarcina maximă susținută, mai degrabă decât să rămână aproape de partea abruptă a curbei de derating.

Această alegere reduce, de asemenea, tensiunea la îmbinările de sudură din încălzirea ciclică, care este una dintre acele probleme care pot părea în regulă până când devine brusc o capcană de depanare într-un stadiu târziu.

Pentru suprasarcini și evenimente scurte, folosiți gândirea energetică și ciclul termic

Pulse scurte pot depăși o evaluare continuă fără eșec imediat, dar pot lăsa în urmă o schimbare permanentă a rezistenței.

Pentru pornirea motorului, curenții de influx sau defectele bateriei, evaluați stresul pulsului folosind energie: E = ∫ I²R dt.

Când fișele tehnice oferă grafice cu impulsuri/suprasarcini, folosiți-le cu lățimea efectivă a impulsului și ciclul de funcționare. Când graficele lipsesc sau sunt vagi, tratați impulsurile repetitive ca pe un scenariu de ciclu termic, mai degrabă decât ca pe un stunt de un singur eveniment.

Un shunt poate tolera un singur puls de defect și totuși se poate degrada sub stres repetat. Repetiția tinde să apară sub formă de derivă lentă a offset-ului, citiri intermitente din cauza oboselii la sudură sau decolorarea subtilă a pad-ului.

Testele de ciclare accelerate efectuate devreme pot elimina multe incertitudini mai târziu și adesea aduc beneficii emoționale de asemenea, cu mai puține mistere care doar eșuează uneori în timpul validării sistemului.

Validați cu teste termice de stres ridicat și verificări simple de sănătate

Calculațiile îngustează candidaturile, apoi validarea pe bancă expune ceea ce închizătoria, fluxul de aer și aranjamentul fac cu adevărat. Rulați la sarcina maximă realistă până când temperaturile se stabilizează, repetați la extremele de temperatură, apoi comparați rezistența și stabilitatea măsurătorii înainte și după testare după răcire.

Urmăriți acești indicatori de sănătate în timpul și după runde de testare:

• Deriva offset-ului care tinde să crească la curent fix în timp.

• Îmbinările de sudură care funcționează vizibil mai cald decât corpul rezistorului sau terminațiile.

• Îngălbenirea plăcii sau întunecarea reziduurilor de flux de lângă pad-uri.

• Citiri intermitente în timpul tapării, vibrațiilor sau ciclurilor termice.

Comportamentele de eșec pe care acest flux de lucru vizează evitarea

Riscul accelerează pe măsură ce shunt-ul se apropie de tavanul său termic, iar semnătura de eșec cade de obicei în câteva categorii recognoscibile:

• Deriva rezistenței care se convertește direct în eroare de măsurare.

• Oboseala la sudură și daunele la pad din ciclul termic care produce citiri intermitente sau zgomotoase.

• Supraîncălzirea care duce la evenimente de deschidere/scurtcircuit, dezactivând funcțiile de protecție sau activând daune secundare în altă parte.

O revizuire solidă a disipării se încheie cu o marjă demonstrată în creșterea temperaturii și comportamentul de derivă, mai degrabă decât oprindu-se la un calcul al puterii.

Selecția materialelor și strategia de construire a shunt-ului

Precizia shunt-ului de obicei se leagă de două teme largi: cum se comportă rezistența pe măsură ce partea se încălzește și cât de bine aranjamentul de măsurare împiedică paraziti să se strecoare în citire. În practică, este util să tratați shunt-ul ca mai mult decât un simbol de rezistor pe un schematic; se comportă ca o mică structură termică cu interfețe mecanice și geometrie de cupru care pot conduce subtil numerele.

Sursă dominantă de erori: creșterea temperaturii; rezistența de conectare/contact; inducția determinată de aranjament.

Când o echipă de design se simte surprinsă de o citire a curentului care derivă, rareori se întâmplă pentru că legea lui Ohm a încetat să funcționeze. Se întâmplă mai des pentru că implementarea termică și fizică a adăugat comportamente care au fost ușor de ignorat în timpul revizuirii schematicului și apoi greu de ignorat pe bancă.

Alegerea materialului

Un țintă de selecție practică este un coeficient de temperatură scăzut de rezistență (TCR). Aliile precum manganin și constantan sunt utilizate frecvent deoarece schimbările de rezistență sunt doar ușor atunci când temperatura crește. Acest comportament se potrivește realității că un shunt este destinat să disipeze puterea, uneori continuu, iar chiar și câțiva wați modesti pot muta temperatura suficient pentru a afecta citirea.

De asemenea, ajută să se planifice „autoincălzirea” ca un mod normal de funcționare, mai degrabă decât o excepție. Dacă TCR-ul aliajului este mai mare, rezistența se schimbă în timpul unei sarcini constante, iar curentul măsurat poate părea să fluctueze chiar și atunci când curentul real este constant. Acea deriva lentă poate fi deosebit de iritantă în timpul validării, deoarece arată ca o problemă de instrumentație până când povestea termică devine evidentă.

Diagnosticări greșite comune pentru creșterea lentă a curentului după un pas de sarcină: zgomot ADC; offset de amplificator; eroare de calibrat.

Într-o configurație tipică de banc de testare, este obișnuit să observi cum curentul afișat crește lent timp de zeci de secunde după o schimbare bruscă, apoi se stabilizează odată ce shuntul și cuprul său se așază în echilibru termic. Observarea acelei comportări pentru prima dată poate părea o problemă fantomă, dar de multe ori dispare odată ce creșterea temperaturii și fluxul de căldură sunt tratați ca constrângeri de design de primă clasă.

Încălzirea nu se referă doar la creșterea medie a temperaturii; gradientele din jurul corpului shunt-ului și ale terminațiilor sale pot distorsiona repetabilitatea. Pe plăci compacte, un capăt al shunt-ului poate elibera căldură într-o mare suprafață de cupru sau poate captura fluxul de aer, în timp ce celălalt capăt rămâne relativ cald. Acea distribuție inegală a temperaturii poate conduce la schimbări subtile în rezistență și în EMF-urile locale și comportamentele de contact pe care cablajul de măsurare încearcă să le ignore.

Pentru a face rezultatele să pară mai puțin capricioase în construirea plăcilor, de obicei, merită să se răspândească căldura într-un mod previzibil:

• Oferiți o secțiune transversală de cupru suficientă pentru transportul curentului și pentru dispersia căldurii.

• Evitați detalii de montaj (standoffs, cleme, nervuri de carcasă) care răcesc un capăt mai mult decât celălalt.

• Mențineți mediu termic în jurul ambelor capete ale shunt-ului cât mai simetric permite designul mecanic.

Chiar și un aliaj cu TCR foarte scăzut are limite. Dacă punctul de funcționare generează oscilații mari de temperatură, deoarece shunt-ul este subdimensionat, fluxul de aer este inconsistent sau disiparea căldurii este slabă, unele derapaje și o stabilizare lungă după schimbările de sarcină sunt pur și simplu ceea ce produce fizica. Proiectarea astfel încât shunt-ul să funcționeze „mai puțin fierbinte decât ar putea” adesea duce la numere mai liniștite și sesiuni de depanare mai puține.

Construcție

Alegerea unui aliaj bun rareori finalizează lucrarea. Detaliile de construcție și interconectare domină adesea, deoarece semnalul shunt-ului este de obicei în domeniul milivoltilor, unde paraziții minuscule încep să concureze cu cantitatea care este măsurată.

În acel regim de milivolți, nu este nevoie de mult pentru ca rezistența suplimentară în serie să conteze: fillet-urile de lipire, vias, contacte de conectoare și colapsuri de cupru pot adăuga toți căderi care par a fi voltaj real al shunt-ului, cu condiția ca măsurarea să fie organizată cu grijă. Aceasta este una dintre acele zone unde inginerii se pot simți încrezători uitându-se la un circuit electric și apoi să se simtă mai puțin mulțumiți după asamblare, deoarece schema omit traseul fizic al curentului pe care PCB-ul și conectorii îl creează.

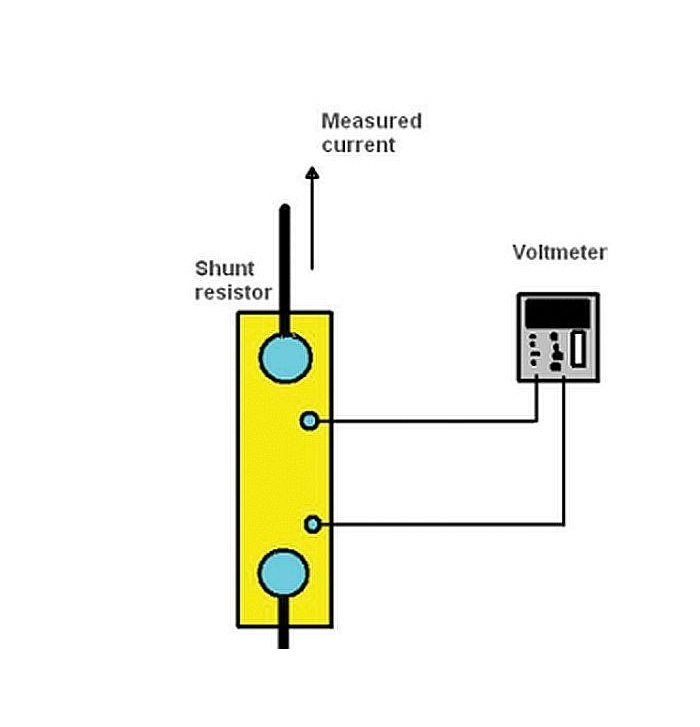

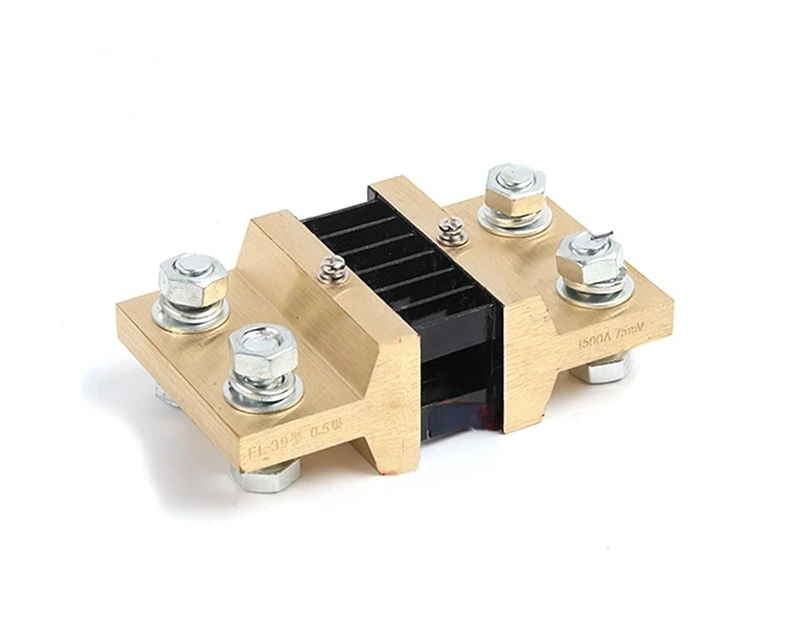

Un shunt cu patru terminale (Kelvin), sau cel puțin un footprint care separă conexiunile de curent și de măsurare, produce în general rezultate mai de încredere decât un pickup cu două terminale. Intenția este simplă: măsurați tensiunea peste elementul rezistiv în sine, nu peste îmbinări și cuprul folosit pentru a transporta curentul de sarcină.

La curent ridicat, chiar și fracțiuni de miliohm în rezistența în serie pot crea milivolți de cădere suplimentară. Când acea cădere suplimentară se află pe calea de măsurare, poate ajunge în aceeași gamă ca semnalul shunt-ului destinat și poate distorsiona curentul dedus. Multe proiecte care arată bine pe hârtie ajung să aibă citiri mari sau să derapeze deoarece implementarea fizică a inclus accidental rezistența ascunsă în interiorul regiunii măsurate.

Măsurarea Kelvin oferă ceea ce promite doar atunci când traseele de măsurare se atașează la limitele electrice intenționate. Pad-urile de măsurare funcționează cel mai bine atunci când preiau tensiunea direct la marginile elementului rezistiv, nu undeva de-a lungul cuprului de curent înalt care transportă, de asemenea, curent de sarcină și căderea sa IR asociată.

Obiceiuri de layout care tind să reducă surprizele neplăcute:

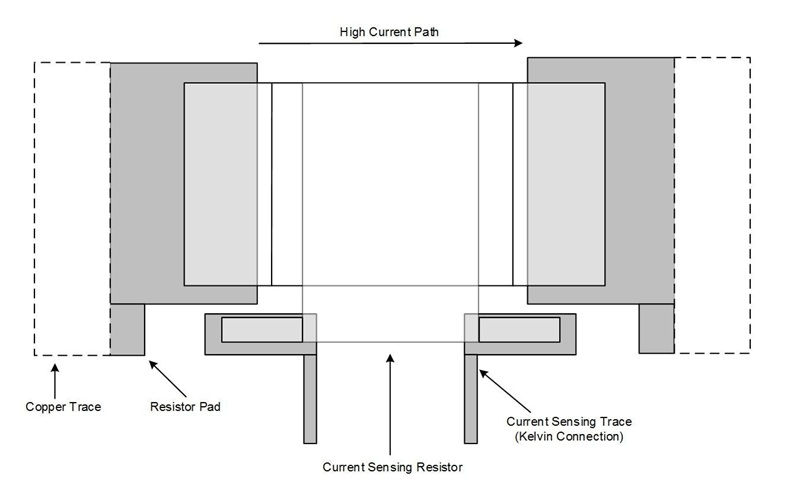

• Plasați prizele de măsurare Kelvin cât mai aproape de limitele elementului rezistiv.

• Rutează traseele de măsurare ca o pereche diferentială strânsă.

• Mențineți perechea de măsurare departe de nodurile de comutare și buclele de putere zgomotoase.

• Întoarceți perechea de măsurare direct la intrările amplificatorului fără a împărtăși segmente de curent înalt.

Tratamentele perechii de măsurare ca un semnal de instrumentație, mai degrabă decât ca o altă rețea, conduc adesea la citiri mai constante în varianta de fabricație, reutilizare și îmbătrânirea conectorilor. Acea stabilitate este greu de supraevaluat în timpul depanării în etapele târzii, când presiunea timpului face ca fiecare milivolt ambiguu să pară personal.

Sarcini dinamice: Inductanța ca termen suplimentar liniștit de tensiune

Cu curent dinamic, inductanța devine frecvent sursa dominantă de eroare de măsurare. Tensiunea măsurată pe șunt nu este pur și simplu I × R_shunt. Când curentul se schimbă rapid, un termen inductiv, V_inductiv = L(di/dt), se adaugă sau se scade din căderea resistivă. În electronica de putere cu comutare rapidă, contribuția inductivă poate depăși contribuția resistivă în timpul marginii de comutare, ceea ce poate face ca citirile instantanee să pară greșite chiar și atunci când circuitul de măsurare funcționează exact așa cum a fost construit.

O implicație care îi surprinde pe membrii echipelor: o aranjare a șuntului poate părea precisă la curent continuu și apoi să pară inexactă într-un mediu PWM. În multe cazuri, circuitul raportează pur și simplu fizica traseului curentului, inclusiv inductanța sa parazitară, mai degrabă decât să facă o eroare de calcul.

Șunturile cu inductanță scăzută reduc zona buclei prin trasee mari, plate ale curentului și geometrie simetrică. Această construcție reduce inductanța parazitară și scade magnitudinea artefactelor di/dt. În construcții practice, câteva alegeri geometrice mută constant acul spre repetabilitate:

• Intrare și ieșire simetrică a curentului în jurul elementului resistiv.

• Trasee scurte și directe ale curentului cu o zonă minimă a buclei.

• Secțiuni transversale largi ale conductorului care evită îngustările aproape de șunt.

Atunci când marginile PWM sunt rapide, aceste alegeri fizice fac adesea mai mult pentru stabilitatea măsurării decât mici ajustări ale valorii rezistenței nominale, iar acest lucru poate părea contraintuitiv până la prima dată când o modificare a aranjamentului fixează ceea ce părea a fi o problemă a front-end-ului analogic.

Atunci când (di/dt) este ridicat, plasarea amplificatorului de sensing aproape de punctele Kelvin reduce capta și evită lărgirea zonei buclei de sensing. Rutarea diferențială strânsă ajută din același motiv. Filtrarea devine astfel o alegere deliberată mai degrabă decât o idee ulterioară, deoarece marginile de comutare pot aliază în banda de frecvențe de măsurare și pot crea citiri care par zgomotoase, săritorare sau înșelătoare.

Opțiunile obiective de măsurare (alegeți devreme, deoarece influențează deciziile de aranjare și cele analogice în direcții diferite): curent mediu pentru monitorizarea puterii, limitați banda de frecvență astfel încât marginile să fie atenuate și afișajul să se stabilizeze; curent de vârf/transitoriu pentru protecție, mențineți banda de frecvență mai ridicată în timp ce subliniați inductanța scăzută și un aranjament atent pentru a reduce declanșările false.

În termeni de inginerie de zi cu zi, designul se simte mai fluid atunci când echipa este de acord devreme dacă vrea informații despre curent electrice rapide sau informații despre curent energetic corecte. Aceste două obiective pot fi ambele valide, dar rareori prosperă sub aceeași geometrică a șuntului, banda de frecvență a amplificatorului și strategia de filtrare.

Factori mecanici și de siguranță

Execuția mecanică determină dacă performanța teoretică se menține odată ce produsul suportă căldură, vibrații, manipulare și timp. Acuratețea electrică poate fi optimizată în scheme și foi de calcul, cu toate acestea, stabilitatea în lumea reală și comportamentul sigur tind să fie decise de realitățile mecanice și termice care sunt uneori ușor de subestimat până când un prototip începe să "acționeze diferit" pe banc.

Gestionarea termică și eroarea de măsurare determinate de căldură

Șunturile de curent mare transformă căderile de tensiune mici în căldură, iar acea căldură are nevoie de o cale repetabilă pentru a se dispersa și a ieși din sistem. O cale termică inconsistentă poate provoca variații și derapaje în măsurare. Aceste efecte devin adesea cele mai evidente în timpul schimbărilor de sarcină, schimbărilor de temperatură ale carcasei și perioadelor de încălzire a sistemului.

Un șunt poate părea electric sigur în izolare și totuși să derapeze odată ce este încorporat într-o structură de cupru subdimensionată sau awkward. În practică, cuprul din jur devine parte a mediului termic al șuntului și parte a rețelei de distribuție a curentului.

Contribuțiile comune la încălzirea neașteptată sunt de obicei banale, motiv pentru care ele scapă din recenzii: o secțiune îngustată, un bottleneck la vias sau o tranziție de strat care concentrează densitatea curentului.

Tactici de aranjare recomandate:

• Întinderi largi, groase de cupru pe segmente de curent mare

• Trasee scurte și directe ale curentului cu îngustări minime

• Multiple vias pentru tranziții de strat pentru a distribui atât curentul, cât și căldura

• Puncte de capta a semnalelor plasate pentru a evita rezistența parazitară în cuprul de curent mare

Când plăcile revin de la laborator cu derapaje misterioase, acestea se dovedesc adesea a fi legate de o constricție trecută cu vederea care devine adevăratul încălzitor, împingând temperatura șuntului doar suficient pentru a influența citirile în timpul sarcinii reale.

Dacă fluxul de aer este incident mai degrabă decât definit, temperatura șuntului poate varia în funcție de orientarea carcasei, de variația ventilatorului sau de cât de strâns sunt rutate cablurile în apropierea plăcii. Acest tip de variabilitate poate fi frustrant, deoarece creează un comportament de calibrare care pare capricios de la o configurare la alta, chiar și atunci când nimic evident nu s-a schimbat electric.

Un radiator mic, un canal de aer controlat sau o strategie deliberată de contact termic pot face ca profilul de temperatură să fie repetabil. Repetabilitatea tinde să fie mai valoroasă decât urmărirea celei mai scăzute temperaturi posibile, deoarece calibrările și comportamentul de control beneficiază de consistență.

Situații în care temperatura de vârf contează mai mult decât media:

• Acționări de motoare cu dinamica sarcinii PWM

• Pulsarea solenoidelor sau a actuatoarelor

• Evenimente de curent la pornire și tranziții rapide de curent

• Sarcini industriale cu ciclu de funcționare

Proiectarea doar în jurul numerelor termice de stare staționară poate produce derapaje intermitente în timpul tranzițiilor de ciclu de funcționare, ceea ce este adesea momentul în care buclele de control sunt cele mai sensibile și când detecția „aproape corectă” devine operațional inconfortabilă.

Gradientele de temperatură între metale diferite pot crea offseturi la nivel de microvolți, iar acele offseturi încetează să fie academice atunci când semnalul de interes este doar câteva zeci de milivolți. Simetria în aranjament nu este estetică aici; este o metodă de măsurare care reduce dezechilibrul EMF termic.

Obiceiuri practice de simetrie:

• Rutați traseele de simț ca un set corelat cu lungime și geometrie similare

• Mențineți masa de cupru și expunerea termică similare pe ambele trasee de simț

• Evitați plasarea unuia dintre firele de simț aproape de sursele locale de căldură în timp ce celălalt rămâne într-o zonă mai rece

Surse de căldură care distorsionează de obicei o parte a unui set de simț:

• MOSFET-uri

• Inductori

• Redresoare și diode

• Regulatori cu disipare mare

Un model care apare constant în timpul depanării este acel offset pe care nimeni nu îl poate explica, care adesea se corelează cu ramp-up-urile de temperatură ale plăcii și dispare odată ce rutarea senzorului și expunerea termică devin mai echilibrate.

Toleranță, Stabilitate și Stres de Tensiune

Toleranța inițială influențează punctul de plecare, dar acuratețea pe termen lung este mai adesea determinată de modul în care rezistența se schimbă cu temperatura, densitatea de putere și constrângerile mecanice care schimbă subtil profilul termic de-a lungul lunilor sau anilor. Shunt-ul rar se deplasează singur; structura înconjurătoare și detaliile procesului influențează adesea rezultatul.

Un shunt cu toleranță strânsă poate reduce dispersia inițială a câștigului, dar câștigul sistemului reflectă totuși întregul lanț de semnal. Este comun să se observe variațiile de producție determinate mai puțin de valoarea nominală a shunt-ului și mai mult de diferențele mici constante de asamblare care se cumulează.

Contribuții la nivel de sistem la eroarea câștigului:

• Offset-ul de intrare al amplificatorului și curentul de polarizare

• Deriva referinței ADC și comportamentul termic

• Rezistența adăugată de rutarea căilor de simț și conexiuni

• Rezistența de contact la conectori sau interfețe de magistrală

• Variația grosimii cuprului și diferențele de placare

• Volumul de lipici și geometria filletului în jurul terminațiilor

Proiectarea amprentei și plasarea senzorului pot fi ajustate pentru a reduce sensibilitatea la fillet-uri de lipici și geometria de contact. Această abordare produce adesea un comportament mai previzibil de lot în lot decât simpla specificare a unei toleranțe nominale mai stricte pentru shunt și speranța că restul stivei se comportă ideal.

TCR scăzut limitează mișcarea rezistenței cu temperatura, iar un coeficient de putere scăzut reduce mișcarea rezistenței cu densitatea de putere aplicată. Partea inconfortabilă este că autoîncălzirea este modelată de sarcină, nu constantă, astfel că derapajul poate deveni dependent de sarcină, efectiv o nonliniaritate liniștită pe care algoritmii de control s-ar putea să nu o anticipeze.

Condiții care dezvăluie frecvent derapaj dependent de sarcină:

• Funcționare cu gamă dinamică largă

• Sarcini pulsate repetitive

• Control în buclă închisă care presupune feedback liniar de curent

O strategie durabilă este să tratați shunt-ul ca fiind termic activ și să reduceți creșterea temperaturii pe amp folosind împrăștierea cuprului, fluxul de aer previzibil și plasarea disciplinată a componentelor, în loc să vă bazați doar pe o îmbunătățire din fișa tehnică care s-ar putea să nu se traducă odată ce contextul termic la nivel de placă domină.

Chiar dacă căderea pe shunt este mică, elementul și terminalele sale pot să se afle la un potențial comun ridicat. Aceasta înseamnă că limitele de tensiune de lucru, comportamentul sistemului de izolație și creepage-ul/clearance-ul la nivel de placă trebuie evaluate la nivel de sistem, nu deduse din măsurătoarea în milivolți.

Verificări de proiectare de realizat explicit:

• Tensiunea maximă de lucru prin element și sistemul de izolație a pachetului

• Creepage și clearance conform standardului aplicabil și gradului de poluare

• Curățenia plăcii și reziduurile care pot reduce creepage-ul efectiv

• Plasarea fizică în raport cu sursele de contaminare și căile de resturi conductive

Factori de contaminare care tind să surprindă echipele mai târziu:

• Acumularea de praf în căile de aer

• Condensare în timpul stocării sau transportului

• Reziduuri de flux și acoperire inegală de curățare

Când apar eșecuri de scurgere aleatorii în teren, cauza principală este adesea o combinație previzibilă de plasare, reziduu și mediu, care devine evidentă doar după corelarea returnărilor cu detaliile procesului de fabricație.

Durabilitate sub stres mecanic real

Shunturile sunt frecvent utilizate acolo unde coexistă căldura, vibrațiile și ciclurile repetate de putere. Este înțelept să presupui că ansamblul va suporta flexiune, șoc și nepotrivire de expansiune termică, chiar dacă produsul este comercializat ca staționar, deoarece transportul, instalarea și întreținerea impun totuși evenimente mecanice.

Terminarea și finisarile de protecție ar trebui să se potrivească atmosferei așteptate. Coroziunea nu eșuează întotdeauna dramatic; poate introduce în liniște schimbări de nivel de miliohm care împing calibrarea în timp, ceea ce poate fi profund enervant, deoarece filtrarea firmware-ului poate face deriva mai puțin evidentă, fără a elimina efectiv eroarea.

Medii care accelerează mecanismele de coroziune:

• Fumuri industriale și expunere chimică

• Sărea de pe drumuri și aer sărat de coastă

• Umiditate ridicată și cicluri frecvente de condensare

Shunturile mari pot funcționa ca ancore rigide. În timpul ciclării termice, rigiditatea poate suprasolicita articulațiile de sudură, în special în apropierea marginilor plăcii, a punctelor de șurub sau a zonelor care se flexează în timpul asamblării. Eșecurile apar adesea acolo unde masa și vibrațiile se întâlnesc, nu neapărat acolo unde densitatea de curent este cea mai mare.

Măsuri de fiabilitate mecanică:

• Adaugă suport mecanic acolo unde se potrivește conceptului de asamblare

• Urmează modelul de teren recomandat pentru a controla zona de umectare și forma fillet

• Evită să traversezi regiuni ale PCB-ului care se îndoaie în timpul instalării sau strângerii

• Păstrează părțile de mare masă departe de punctele de flexare cunoscute atunci când există libertate de aranjament

Returnările din teren întăresc frecvent o realitate simplă: crăpăturile tind să se formeze acolo unde stresul se concentrează, iar stresul se concentrează acolo unde rigiditatea se schimbă brusc.

Pentru medii dure, selectarea componentelor beneficiază de date de performanță la cicluri și vibrații care reflectă metodele reale de calificare. Măsurile de atenuare, cum ar fi susținerea sau umplerea, pot ajuta în unele construcții, dar pot crea și probleme termice sau de stres noi dacă sunt aplicate fără a confirma efectele secundare.

Abordări care sunt adesea evaluate împreună:

• Componente cu date validate de ciclu termic și vibrație

• Umplere sau susținere după confirmarea că căldura nu este prinsă

• Constrângeri mecanice care evită crearea de noi puncte de stres

Detalii de planificare a testelor care reduc încrederea falsă:

• Ciclu de temperatură cu sarcină alimentată, nu doar cicluri nealimentate

• Măsurarea derivelor în timpul tranzițiilor de ciclu de utilizare

• Inspecția pentru fluxul de sudură și microcrăpături după ciclare

Testele termice neîmpărtășite pot părea curate în timp ce lipsesc derivele legate de coeficientul de putere și efectele mecanice modelate de sarcina care apar doar atunci când curentul este de fapt în flow.

Siguranță, conformitate și comportament fail-safe

Siguranța este determinată de ceea ce face sistemul atunci când ceva merge prost, nu doar de evaluarea imprimată a componentelor. O lanț de detectare a curentului care se comportă previzibil în condiții de eroare tinde să producă rezultate mai calme în teren și diagnostice mai clare în timpul service-ului.

Părțile cu certificări de siguranță recunoscute pot reduce incertitudinea privind conformitatea și îmbunătățesc de obicei trasabilitatea. Totuși, certificarea nu este un scurtătură în jurul verificării sistemului, deoarece scurgerea, distanțarea și condițiile termice sunt proprietăți ale produsului asamblat și ale alegerilor sale de aranjament.

Elemente de conformitate și verificare care rămân deținute de sistem:

• Scurgeri și distanțare la nivelul plăcii

• Creșterea termică în incinta reală și condiția de curgere a aerului

• Distanțarea din jurul contaminanților și reziduurilor

• Controale de fabricație care păstrează curățenia și distanțarea presupusă

Presupune că shuntul poate eșua deschis, deriva în sus sau dezvolta conexiuni intermitente. Într-un circuit de control, un shunt deschis poate fi interpretat greșit ca fără curent, ceea ce poate determina sistemul să ceară mai multă putere și să creeze un comportament de fugă.

Comportamentele de defecte care merită planificate:

• Shunt în circuit deschis sau terminare ridicată

• Deriva graduală a rezistenței care influențează citirile curentului

• Contact intermitent sub vibrații sau expansiune termică

• Deteriorarea conectorului de sens sau anomalii la intrarea ADC

Modele de detectare și atenuare utilizate frecvent:

• Verificări de plauzibilitate comparând răspunsul comandat cu cel măsurat

• Monitorizarea saturației ADC și verificări de sănătate a intervalului

• Fixarea erorilor bazate pe timp pentru citiri instabile

• Comportament definit de de-energizare atunci când detectarea devine nesigură

Sistemele care trec într-o stare de de-energizare previzibilă în condițiile de eroare de detecție sunt, în general, mai ușor de validat și de încredere decât sistemele care încearcă să continue funcționarea pe feedback ambiguu.

Oferiți puncte de testare sau diagnostice încorporate pentru a putea izola defecțiunile fără a efectua sondaje riscante în apropierea nodurilor cu curent puternic sau tensiune înaltă. Echipele de service tind să se miște mai repede atunci când designul oferă o metodă clară de a confirma dacă lanțul de detectare este intact, iar această viteză reduce adesea daunele secundare cauzate de refaceri repetate prin încercare și eroare.

Provizii de design prietenoase cu service-ul:

• Puncte de testare accesibile pentru verificările tensiunii de măsurare și referință

• Cabluri de auto-testare încorporate sau citiri de calibrare acolo unde este fezabil

• Pași clari de izolare care separă defecțiunile senzorilor de defecțiunile de sarcină

• Documentație care leagă nodurile măsurate de valorile așteptate în condiții de siguranță

Factorii mecanici și de siguranță sunt calea practică prin care acuratețea, stabilitatea și comportamentul sigur persistă în timp. Proiectele de detectare a curentului mai de încredere tratează shuntul ca un element termic-mecanic înainte și ca un rezistor ideal în al doilea rând, apoi aliniați simetria de layout, disciplina de izolație, controlul contaminării și logica de siguranță în jurul acelui context real de operare.

Exemple de calcul

Detectarea curentului bazată pe shunt arată bine pe hârtie, iar ecuațiile rar cauzează probleme de una singură. Ceea ce tinde să surprindă oamenii mai târziu este cât de repede o valoare electrică corectă poate arăta diferit odată ce creșterea temperaturii, stresul de montare, rezistența cuprului și comportamentul conectorilor intră în peisaj. În munca de design zilnică, cea mai satisfăcătoare alegere de shunt este, de obicei, cea care rămâne predictibilă în toate variațiile de căldură, asamblare și paraziti de cablare, menținând în același timp un semnal pe care circuitul analogic de la intrare îl poate citi fără dramatism.

Să presupunem un curent maxim de 100 mA și o tensiune de măsurare țintă de 50 mV. Acest nivel de tensiune se simte de obicei confortabil deoarece se află deasupra nivelurilor comune de offset și zgomot, astfel încât sistemul nu este obligat să caute rezoluție.

Configurare electrică și calcul:

• Rezistență: R = 0.05 / 0.1 = 0.5 Ω

• Disiparea maximă a shunt-ului: P = I² × R = 0.1² × 0.5 = 0.005 W

5 mW pare aproape prea mic pentru a fi relevant, totuși este greu de ignorat cât de des hardware-ul real ajunge mai cald decât a presupus foaia de calcul inițială. Alegerea unei clasificări de putere mai mari (de exemplu, 0.25 W) se simte adesea conservatoare într-un mod bun: aceasta reduce creșterea temperaturii, scade deriva rezistenței și oferă spațiu de manevră atunci când sistemul nu se comportă ideal.

Scenariile care întind adesea presupunerea benignă de putere: carcasa fierbinte, surse de căldură din apropiere, convecție redusă, curent de defecțiune prelungit din cauza problemei cu firmware-ul sau sarcina.

La acest nivel de curent, autoîncălzirea nu este de obicei termenul dominant de eroare, iar această realitate poate fi ciudat de reconfortantă: shuntul poate fi în regulă în timp ce partea din față stabilește în tăcere limita de acuratețe.

Un semnal maxim de 50 mV este, în general, ușor de amplificat, dar încrederea în design se îmbunătățește atunci când offset-ul de intrare și deriva amplificatorului rămân bine sub intervalul de milivolți pe întreaga gamă de temperatură. De asemenea, ajută atunci când zgomotul referit la ieșire după amplificare nu estompează cele mai mici salturi care vă interesează. O frustrare comună în sesiunile de revizuire este să vezi un shunt ales cu atenție asociat cu un amplificator al cărui offset și deriva pe măsură ce temperatura variază ajung să fie cel mai mare contribuabil în bugetul de eroare.

Chiar și la curent scăzut, greșelile de împământare pot crea erori care sunt jenate mai mari decât căderea de tensiune a shuntului pe care ai intenționat să o măsori. Rutează strâns, pereche pentru liniile de măsurare și o strategie clară de referință ajută la evitarea offset-urilor care apar doar atunci când alte subsisteme schimbă stările.

Practicile tipice de layout care reduc citirile misterioase: rutarea Kelvin către elementul shunt, rutare diferențială strânsă, căi de returnare controlate, separare de buclele cu di/dt ridicat.

Să presupunem 50 A maxim și o tensiune de măsurare țintă de 75 mV. Intenția aici este familiară: menținerea pierderii de putere rezonabile în timp ce oferim în continuare un semnal de măsurare care se menține într-un mediu zgomotos.

Configurare electrică și calcul:

• Rezistență: R = 0.075 / 50 = 0.0015 Ω

• Disiparea maximă a shunt-ului: P = 50² × 0.0015 = 3.75 W

O piesă clasificată la 5 W poate fi un filtru de început rezonabil, dar eticheta rar spune întreaga poveste. În construcții reale, creșterea temperaturii depinde în mare măsură de modul în care este montat și răcit shuntul, iar aceste detalii pot domina rezultatul chiar și atunci când matematica electrică este impecabilă.

Influențele practice care adesea depășesc numărul din catalog: aria și grosimea cuprului, fluxul de aer, interfața de montare, proximitatea la componentele fierbinți, absorbția de căldură a carcasei.

La 50 A, tensiunea scade de la conectori și cuprul poate ajunge în același timp la 75 mV, ceea ce este exact locul unde încep argumentele de măsurare. Dacă firele de măsurare nu sunt luate direct din elementul shunt (conexiuni Kelvin), măsurarea va include rezistența cablurilor și a contactelor care pot fluctua odată cu îmbătrânirea conectorilor, oxidarea și temperatura. Aceasta este o cauză frecventă pentru care două unități ce arătau identic pe bancul de testare ajung să nu fie de acord după instalare.

Autoîncălzirea schimbă rezistența în funcție de TCR-ul shunt-ului, iar această schimbare apare ca o eroare de câștig. Designul tinde să se simtă mai controlat atunci când comportamentul termic este tratat ca parte a funcției de transfer a măsurării, nu ca o idee secundară.

Elemente adesea incluse într-o verificare termică/eroare realistă: curent continuu de caz proastă, durată realistă a defectului, mediu cald, creșterea temperaturii în închidere, rezistența de dispersie a cuprului pe PCB, încălzirea conectorului.

Transienții de curent mare pot expune inductanța și instabilitatea mecanică în moduri care sunt greu de mediat în firmware. Stilurile de elemente cu inductanță redusă (adesea construcții cu elemente metalice) reduc artefactele de măsurare în timpul pasului rapid al curentului. Stresul mecanic merită, de asemenea, respect: cuplul șurubului, flexarea PCB-ului și ciclarea termică pot schimba rezistența în mici cantități care devin vizibile la niveluri de miliohmi.

Contribuțiile mecanice/structurale pe care inginerii ajung adesea să le urmărească: variația cuplului, stivuirea rondelilor, alunecarea în timp, nepotrivirea expansiunii termice, vibrația.

Presupuneți un sistem de baterie cu 10 A pentru scara completă și o tensiune de măsurare vizată de 100 mV. Calculul este simplu, dar comportamentul în teren adesea nu este, mai ales când încărcarea și descărcarea au loc în compartimente calde.

Configurarea electrică și calculul:

• Rezistență: R = 0.1 / 10 = 0.01 Ω

• Disiparea shunt-ului la scara completă: P = 10² × 0.01 = 1 W

O piesă de 2 W (sau mai mare) reduce adesea creșterea temperaturii și îmbunătățește stabilitatea, ceea ce se aliniază cu ceea ce multe echipe învață după prima rundă de date din teren: deriva tinde să apară când autoîncălzirea și temperatura din închidere se suprapun. Rezultatele de banc la temperatura camerei pot fi cu adevărat excelente și totuși să nu reușească să prezică comportamentul în mediu ridicat.

Condiții care dezvăluie frecvent deriva: încărcare/descărcare susținută, închideri încarcate termic, flux de aer limitat, convertoare de putere adiacente care încălzesc placa.

O tensiune de măsurare mai mare îmbunătățește raportul semnal-la-zgomot și ușurează cerințele amplificatorului, dar crește pierderile de putere și încălzirea locală. O tensiune de măsurare mai mică reduce disiparea, dar pune o povară mai mare asupra ofsetului amplificatorului, zgomotului și execuției layout-ului. Multe designuri robuste tind să favorizeze o tensiune de măsurare moderată și apoi să depună eforturi reale în gestionarea termică, deoarece comportamentul pe termen lung este adesea mai predictibil decât urmărirea pierderilor minime.

Axe comerciale de obicei evaluate împreună: marginea SNR, spațiul de ofset/derivă al amplificatorului, disiparea permisibilă, creșterea temperaturii, constrângerile de ambalare mecanică.

Selecția shunt-ului tinde să decurgă lin atunci când obiectivele electrice și realitățile fizice sunt tratate ca o problemă cuplat. Secvența următoare este suficient de simplă pentru a fi repetată, totuși detaliată suficient pentru a surprinde problemele care apar frecvent târziu.

Calculează mai întâi obiectivele electrice:

• Calculează rezistența shunt-ului din tensiunea de măsurare dorită: R = Vsense / IFS

• Calculează disiparea folosind curentul de caz proastă: P = IMAX² × R

Atunci când se definește IMAX, ajută să includem transienții și cazurile de defect care pot dura mai mult decât sugerează prima intuiție.

Piesele cu TCR scăzut, inductanță scăzută și un comportament de deriva bine descris duc de obicei la cicluri de depanare mai calme. Construcția care susține măsurarea Kelvin, terminațiile stabile și montarea repetabilă au de obicei un impact pozitiv asupra consistenței de la unitate la unitate.

Caracteristicile pieselor de obicei grupate în timpul selecției: TCR, specificația de deriva pe termen lung, notele despre manipularea impulsului, inductanța, stilul terminal, modelul de pământ recomandat, capacitatea Kelvin.

Măsurați sau modelați creșterea temperaturii shunt-ului în asamblarea reală la mediu cald, folosind metoda de montare intenționată și geometria cuprului. Acest pas tinde să elimine impulsurile pe care inginerii și-ar dori să fie mai mici: presupunerile despre fluxul de aer, absorbția căldurii, încălzirea conectorului și rezistența de dispersie a cuprului.

O perspectivă constantă de design este că măsurarea shunt-ului este o măsurare electrică care trăiește într-un sistem termic și mecanic. Designurile care recunosc această cuplare de obicei oferă citiri care rămân constante între unități, între temperaturi și de-a lungul timpului.

Concluzie

Măsurarea curentului precis necesită mai mult decât alegerea unui rezistor care să satisfacă o calculare simplă. Valoarea shunt-ului, disiparea puterii, creșterea temperaturii, toleranța, TCR, performanța amplificatorului, comportamentul ADC-ului și layout-ul PCB-ului contribuie toate la rezultatul final. Prin echilibrarea puterii semnalului, eficienței, limitelor termice și surselor de eroare, designerii pot construi sisteme de detecție a curentului care rămân stabile, precise și fiabile în condiții reale de operare.

Întrebări frecvente [FAQ]

1. De ce alegerea unei tensiuni shunt extrem de scăzute creează adesea mai multe provocări de măsurare decât se așteaptă?

O tensiune shunt foarte scăzută reduce pierderile de putere și îmbunătățește eficiența, dar face măsurarea și mai vulnerabilă la offset-ul amplificatorului, deriva de temperatură, zgomotul de cuantizare al ADC-ului, tensiunile termoelectrice și interferențele de comutare. Pe măsură ce semnalul devine mai mic, aceste surse de eroare consumă un procent mai mare din intervalul de măsurare. Ceea ce pare eficient pe hârtie poate necesita în cele din urmă calibrare suplimentară, filtrare și optimizarea layout-ului pentru a menține citirile curente stabile în funcție de temperatură și condițiile de operare.

2. De ce selecția rezistorului shunt este în mod fundamental un compromis între eficiență și încrederea în măsurare?

Creșterea rezistenței shunt produce o tensiune de detecție mai mare, ceea ce îmbunătățește raportul semnal-zgomot și reduce presiunea asupra amplificatorului și ADC-ului. Cu toate acestea, crește și disiparea puterii, creșterea temperaturii și pierderea de tensiune percepută de sarcină. Reducerea rezistenței shunt îmbunătățește eficiența și minimizează încălzirea, dar impune cerințe mai stricte asupra acurateței analogice, calității layout-ului PCB și filtrării digitale. Proiectele de succes echilibrează de obicei ambele obiective în loc să optimizeze exclusiv pentru unul dintre ele.

3. De ce poate un circuit de detecție a curentului să pară precis la temperatura camerei, dar să driftuieze semnificativ după încălzire?

Autoîncălzirea schimbă rezistența shunt-ului conform coeficientului său de temperatură de rezistență (TCR). Pe măsură ce curentul curge continuu, shunt-ul și cuprul din jur se încălzesc treptat, făcând ca valoarea măsurată să se deplaseze chiar și atunci când curentul real rămâne neschimbat. Căldura suplimentară de la componentele din apropiere, creșterea temperaturii în incintă și variațiile fluxului de aer pot amplifica și mai mult acest efect. Comportamentul termic devine adesea un contributor major la acuratețea măsurării pe termen lung.

4. De ce detecția Kelvin este considerată esențială pentru măsurările shunt de rezistență scăzută?

Când valorile shunt-ului scad în intervalul miliohmilor, rezistența de la traseele PCB, guri, îmbinările de sudură și conectori poate deveni comparabilă cu shunt-ul în sine. Detecția Kelvin separă calea de transport a curentului de calea de detectare a tensiunii, asigurându-se că doar tensiunea de-a lungul elementului rezistiv este măsurată. Fără conexiuni Kelvin, rezistența parazită poate introduce erori dependente de curent care variază între asamblări și se agravează în timp din cauza îmbătrânirii conectorilor sau stresului mecanic.

5. De ce ar trebui ca calculele pierderii de putere să fie bazate pe curentul RMS în loc de curentul de vârf în multe aplicații?

Valorile curentului de vârf pot părea alarmante în timpul evenimentelor de comutare sau a transienților la pornire, dar încălzirea pe termen lung este determinată în principal de curentul RMS. Curentul RMS reflectă energia medie livrată rezistorului de-a lungul timpului și, prin urmare, influențează direct creșterea temperaturii. Proiectele care se concentrează doar pe curentul de vârf pot subestima stresul termic atunci când sarcinile cu ciclu de lucru mare creează condiții de încălzire aproape continuă.
