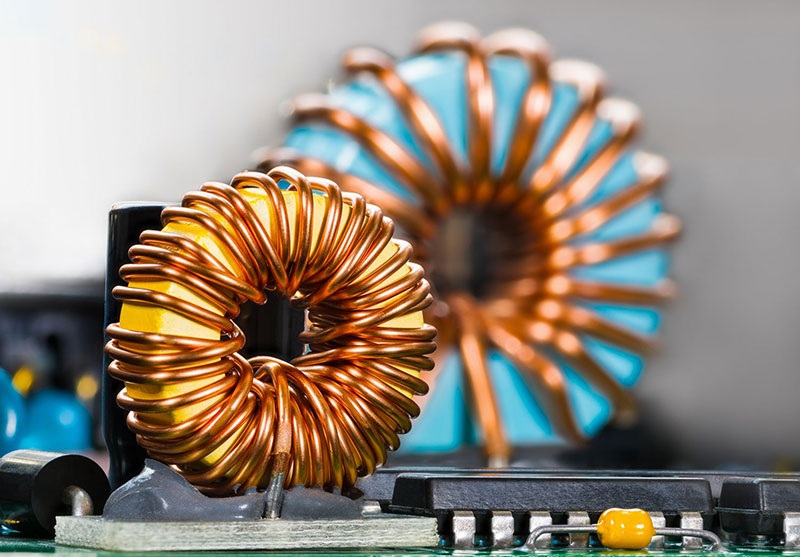

Inductoare explicate: tipuri, principiu de funcționare, formule și aplicații

Inductoarele sunt componente electronice pasive care stochează energie într-un câmp magnetic și se opun schimbărilor bruște de curent. Ele sunt utilizate pe scară largă în surse de alimentare, filtre, convertoare, circuite RF și sisteme de procesare a semnalelor. Acest articol explică modul în care funcționează inductoarele, cum se diferențiază de condensatoare, simbolurile, formulele, tipurile, comportamentul în circuite și aplicațiile în viața reală.

Catalog

Ce este un inductor?

Un inductor este un component electronic de bază care este de obicei realizat prin înfășurarea unui fir conductor în formă de bobină. Deși uneori poate arăta similar cu un rezistor pe un circuit, modul în care funcționează este complet diferit.

Cum funcționează un inductor

Atunci când curentul electric curge prin bobină, acesta nu se deplasează pur și simplu prin fir. Pe măsură ce curentul se mișcă în jurul fiecărei ture a bobinei, generează un câmp magnetic în jurul conductorului. Câmpurile magnetice produse de turele individuale se combină și devin concentrate în jurul bobinei, creând un efect magnetic global mai puternic.

Această abilitate de a crea și stoca energie într-un câmp magnetic conferă componentului o proprietate cunoscută sub numele de inductanță. Datorită acestei proprietăți, un inductor se opune în mod natural schimbărilor rapide în fluxul de curent. De exemplu, când curentul încearcă să crească sau să scadă brusc, câmpul magnetic din jurul bobinei se modifică și produce un efect care se opune acelei schimbări. Drept rezultat, curentul tinde să se schimbe mai gradual decât instantaneu.

De ce sunt importante inductoarele

Capacitatea de a se opune schimbărilor bruște ale curentului face ca inductoarele să fie valoroase în multe sisteme electronice. Ele sunt utilizate frecvent în surse de alimentare, unde ajută la reglementarea fluxului de energie, în circuite de filtrare, unde reduc zgomotul electric nedorit, și în circuite de procesare a semnalelor, unde ajută la modelarea și controlul semnalelor electrice.

Inductor vs Condensator

Inductoarele și condensatoarele sunt ambele componente de stocare a energiei utilizate în circuite electronice, dar ele stochează energia în forme diferite și răspund diferit la schimbările electrice. Un condensator stochează energia într-un câmp electric care se formează între plăcile sale conductive, în timp ce un inductor stochează energia într-un câmp magnetic creat în jurul bobinei sale atunci când curentul curge prin ea. Deși ambele componente pot stoca și elibera temporar energie, comportamentul lor într-un circuit este fundamental diferit.

Cum răspund la schimbările electrice

Principala diferență dintre un inductor și un condensator constă în ceea ce se opune fiecare componentă. Un condensator se opune schimbărilor bruște de tensiune, în timp ce un inductor se opune schimbărilor bruște de curent.

Atunci când o tensiune este aplicată unui condensator, sarcina electrică se acumulează pe plăcile sale și creează un câmp electric care stochează energie. Dacă tensiunea din circuit crește sau scade brusc, condensatorul absoarbe sau eliberează sarcină pentru a încetini schimbarea tensiunii. Această comportare face ca condensatoarele să fie utile pentru netezirea tensiunii, filtrarea zgomotului și stabilizarea surselor de alimentare.

Cum este eliberată energia stocată

Un inductiv se comportă diferit deoarece răspunde la schimbările de curent în loc de voltaj. Pe măsură ce curentul curge prin bobină, un câmp magnetic se dezvoltă în jurul înfășurării și stochează energie. Dacă curentul încearcă să crească sau să scadă rapid, câmpul magnetic în schimbare generează un voltaj care se opune schimbării. Acest efect ajută la limitarea variațiilor bruste ale curentului și menține un flux de curent mai uniform. Ca rezultat, inductoarele sunt utilizate frecvent în convertoare de putere, filtre și sisteme de stocare a energiei.

Diferența devine de asemenea evidentă atunci când energia stocată este eliberată. Într-un condensator, sarcina stocată curge din plăci pe măsură ce câmpul electric se prăbușește, eliberând energia stocată în circuit. Într-un inductiv, câmpul magnetic care se prăbușește generează un voltaj peste bobină pe măsură ce curentul scade. Polaritatea acestui voltaj indus este opusă voltajului care a stabilit inițial curentul, determinând inductivul să se opună reducerii fluxului de curent.

Diferențe Cheie pe Scurt

Caracteristică	Condensator	Inductiv
Metodă de Stocare a Energiei	Câmp electric	Câmp magnetic
Răspuns Principal	Reacționează la schimbările de voltaj	Reacționează la schimbările de curent
Se opune	Schimbărilor bruște ale voltajului	Schimbărilor bruște ale curentului
Eliberarea Energiei	Prin descărcarea sarcinii stocate	Prin colapsul câmpului magnetic
Aplicații Comune	Filtrare, netezire a voltajului, decuplare	Conversie a puterii, filtrare, stocare a energiei

Cea mai importantă distincție este că un condensator se opune schimbărilor bruște ale voltajului, în timp ce un inductiv se opune schimbărilor bruște ale curentului. Un condensator stochează energie într-un câmp electric, în timp ce un inductiv stochează energie într-un câmp magnetic. Aceste caracteristici fundamentale determină modul în care fiecare componentă se comportă și de ce ambele joacă roluri importante în circuitelor electronice moderne.

Simboluri pentru Inductori

Diagramele circuitelor folosesc simboluri pentru a reprezenta componente electronice într-o formă simplă și ușor de citit. În loc să deseneze partea fizică reală, inginerii folosesc simboluri standardizate care arată funcția componentului, menținând în același timp schematica clară și organizată. Simbolul inductiv este proiectat pentru a semăna cu cea mai ușor recognoscibilă caracteristică a componentului, care este înfășurarea sa de fir.

Simbolul de Bază pentru Inductori

Simbolul de standard pentru inductori este desenat ca o serie de bucle sau arce curbate conectate într-o linie. Aceste bucle reprezintă rotațiile de fir care sunt înfășurate împreună pentru a forma bobina. Deși simbolul este mult mai simplu decât componenta reală, oferă o indicație vizuală rapidă că dispozitivul stochează energie printr-un câmp magnetic generat de curentul care curge prin înfășurare.

Atunci când citiți o diagramă de circuit, observarea acestui simbol în formă de bobină identifică imediat componenta ca fiind un inductiv. Numărul de bucle arătate în simbol este de obicei simbolic și nu reprezintă numărul real de rotații de fir din interiorul dispozitivului fizic.

Simboluri pentru Inductori cu Nuclee Magnetice

Unele inductoare sunt construite cu un nucleu magnetic plasat în interior sau în jurul bobinei. Pentru a arăta această construcție, simbolurile circuitului includ adesea două linii paralele poziționate lângă simbolul bobinei. Aceste linii indică faptul că înfășurarea nu este cu aer și că un material magnetic este prezent.

Nucleul magnetic ajută la concentrare și întărirea câmpului magnetic produs atunci când curentul curge prin bobină. Deoarece câmpul magnetic devine mai concentrat, inductivul poate atinge o valoare de inductanță mai mare fără a necesita o creștere semnificativă a numărului de rotații de fir. Ca rezultat, tipul de nucleu utilizat are un impact direct asupra caracteristicilor electrice și performanței componentului.

De ce contează simbolul nucleului

Prezența sau absența liniilor paralele oferă informații importante despre modul în care inductivul este construit și cum se va comporta într-un circuit. Un inductiv cu nucleu de aer este de obicei arătat folosind doar simbolul bobinei, în timp ce un inductiv de tip nucleu include liniile paralele suplimentare. Această distincție vizuală ajută inginerii să identifice rapid tipul de componentă și să înțeleagă puterea câmpului magnetic așteptată, caracteristicile inductanței și performanța circuitului atunci când revizuiesc o schiță.

Cum funcționează un inductiv

Cum este creat un câmp magnetic

Funcționarea unui inductiv este bazată pe un principiu electric simplu: ori de câte ori curentul electric curge printr-un conductor, un câmp magnetic se formează în jurul acelui conductor. Dacă curentul curge printr-un fir drept simplu, câmpul magnetic produs este relativ slab și se extinde pe o zonă mai mare.

Pentru a face acest efect magnetic mult mai puternic, firul este înfășurat într-o bobină. Pe măsură ce firul este înfășurat, întorcere după întorcere, câmpul magnetic generat de fiecare buclă se suprapune cu câmpurile produse de buclele vecine. Aceste câmpuri magnetice se întăresc reciproc, creând un câmp magnetic mai puternic și mai concentrat în jurul bobinei. Această aranjare în formă de bobină este comun numită solenoid.

Ce se întâmplă când se aplică tensiune

Atunci când o sursă de tensiune este conectată peste un inductator, curentul nu sare imediat la valoarea sa maximă. În schimb, curentul începe să curgă prin înfășurare și crește treptat. În același timp, un câmp magnetic începe să se formeze în jurul bobinei.

Pe măsură ce curentul continuă să crească, câmpul magnetic devine și el mai puternic. Acest câmp magnetic în creștere stochează energie și se schimbă continuu pe parcursul creșterii curentului. Câmpul magnetic variabil produce apoi o tensiune induceră în aceeași bobină. Potrivit Legii lui Lenz, direcția acestei tensiuni induse este întotdeauna astfel încât să opună schimbarea care a creat-o.

Ca rezultat, atunci când curentul încearcă să crească, tensiunea indusă acționează împotriva acelei creșteri. Acest efect de opoziție limitează cât de repede poate crește curentul, chiar și atunci când se aplică o tensiune peste inductator.

De ce curentul se schimbă treptat

Același principiu se aplică atunci când curentul scade. Pe măsură ce curentul începe să cadă, câmpul magnetic din jurul bobinei începe să se colapseze. Câmpul magnetic în colaps generează din nou o tensiune indusă, dar de data aceasta acționează pentru a menține curentul existent.

Deoarece inductatorul generează continuu o tensiune care se opune schimbărilor rapide de curent, curentul prin bobină nu poate crește sau scade instantaneu. În schimb, se schimbă într-un mod lin și treptat în timp. Cu cât inductanța este mai mare, cu atât mai mare este opoziția la schimbările bruste de curent.

De ce acest comportament este util

Capacitatea de a rezista schimbărilor rapide de curent este ceea ce face inductoarele valoroase în multe sisteme electronice. Prin încetinirea fluctuațiilor bruște de curent, inductoarele ajută la crearea unui flux de energie electrică mai stabil și mai controlat.

Din acest motiv, inductoarele sunt utilizate pe scară largă pentru netezirea curentului, unde reduc variațiile bruște ale curentului, și pentru filtrare, unde ajută la eliminarea zgomotului electric nedorit. De asemenea, sunt utilizate pentru stocarea energiei, stocând temporar energia într-un câmp magnetic și eliberând-o atunci când este nevoie. În electronica de putere și circuitele de control, inductoarele joacă un rol important în reglarea și controlul fluxului de curent, ajutând circuitele să funcționeze mai eficient și mai fiabil.

Măsurarea unui inductator

Performanța unui inductator este descrisă prin inductanța sa, care indică cât de puternic componenta se opune schimbărilor de curent. Deși un inductator funcționează prin crearea unui câmp magnetic, măsurarea câmpului magnetic direct nu este de obicei practică. Forța câmpului magnetic depinde de cantitatea de curent care curge prin bobină, astfel încât câmpul poate varia continuu pe măsură ce condițiile circuitului se schimbă.

Din acest motiv, inginerii evaluează de obicei un inductator prin observarea comportamentului său electric, mai degrabă decât prin măsurarea câmpului său magnetic. Cea mai utilă caracteristică este tensiunea generată atunci când curentul prin bobină se schimbă. Această relație oferă o modalitate consistentă și practică de a defini inductanța.

Relația dintre tensiune și curent

Atunci când curentul care curge printr-un inductator crește sau scade, câmpul magnetic în schimbare din jurul bobinei generează o tensiune. Cu cât curentul se schimbă mai repede, cu atât tensiunea generată devine mai mare. Această relație este exprimată prin următoarea ecuație:

Unde:

V = tensiunea prin inductator

L = inductanța

I = curentul

t = timpul

dI/dt = rata de schimbare a curentului în raport cu timpul

Această ecuație arată că tensiunea printr-un inductator depinde de doi factori: valoarea inductanței și rata la care curentul se schimbă. Dacă curentul se schimbă lent, tensiunea generată este relativ mică. Dacă curentul se schimbă rapid, tensiunea generată devine mult mai mare.

Unități de inductanță

Inductanța este măsurată în Henry (H). Această unitate este denumită după Joseph Henry, un om de știință ale cărui lucrări au contribuit semnificativ la studiul inducției electromagnetice.

O valoare de un Henry reprezintă o cantitate relativ mare de inductanță. Din acest motiv, majoritatea inductoarelor utilizate în echipamente electronice sunt specificate folosind unități mai mici.

Unități comune de inductanță includ:

Milihenry (mH) = o mie dintr-un Henry (0.001 H)

Microhenry (µH) = o milionime dintr-un Henry (0.000001 H)

Nanohenry (nH) = o miliardime dintr-un Henry (0.000000001 H)

Circuitele de semnal mic și de frecvență înaltă folosesc adesea inductoare evaluate în nanohenrieni (nH) sau microhenrieni (µH), în timp ce aplicațiile mai mari legate de putere pot folosi milihenrieni (mH) sau valori mai mari.

Estimarea Inductanței Bobinei

Inductanța unei bobine este influențată de construcția sa fizică. Factori precum numărul de spire, dimensiunea bobinei, materialul miezului și lungimea totală a bobinei afectează toate valoarea finală a inductanței.

Pentru o bobină simplă, inductanța poate fi estimată folosind următoarea ecuație:

Unde:

• L = inductanță

• μ = permeabilitatea materialului miezului

• n = numărul de spire în bobină

• a = aria secțiunii transversale a bobinei

• l = lungimea bobinei

Factori care afectează inductanța

Fiecare parte a ecuației are un efect direct asupra valorii inductanței. Creșterea numărului de spire (n) permite interacțiunea mai mare a câmpului magnetic între înfășurările bobinei, ceea ce crește semnificativ inductanța. Deoarece numărul de spire este pătratic în ecuație, chiar și o creștere moderată a spirelor poate produce o creștere mare a inductanței.

Permeabilitatea materialului miezului (μ) joacă de asemenea un rol semnificativ. Materialele cu permeabilitate mai mare concentrează fluxul magnetic mai eficient, rezultând în inductanță mai mare decât un design cu miez din aer de aceeași dimensiune.

Aria secțiunii transversale (a) afectează spațiul disponibil pentru fluxul magnetic. O arie mai mare crește în general inductanța. În contrast, creșterea lungimii bobinei (l) împrăștie câmpul magnetic pe o distanță mai lungă, ceea ce tinde să reducă inductanța.

Prin ajustarea acestor caracteristici fizice, inginerii pot proiecta inductoare cu valorile specifice ale inductanței necesare pentru filtrare, stocare de energie, conversie de putere și aplicații de procesare a semnalelor.

Diferite Tipuri de Inductoare

Performanța unui inductor depinde nu doar de numărul de spire din bobina sa, ci și de materialul plasat în interiorul înfășurării. Atunci când curentul trece prin bobină, un câmp magnetic se dezvoltă în jurul ei. Caracteristicile acestui câmp magnetic sunt influențate puternic de materialul prin care fluxul magnetic călătorește.

Pentru a îmbunătăți eficiența magnetică, multe inductoare folosesc un miez plasat în interiorul bobinei. Miezul ajută la concentrarea câmpului magnetic într-o regiune mai mică, permițându-se obținerea unor valori de inductanță mai mari fără a crește semnificativ dimensiunea bobinei sau a adăuga mai multe spire de sârmă. Aceasta face ca inductorul să fie mai compact și mai eficient.

Diferite materiale pentru miez produc diferite proprietăți electrice și magnetice. Cele mai comune tipuri sunt inductoarele cu miez din aer, inductoarele cu miez din fier și inductoarele cu miez din ferrită.

Inductoare cu Miez din Aer

Un inductor cu miez din aer nu conține niciun material magnetic solid în interiorul înfășurărilor sale. Bobina este înfășurată în jurul unei structuri de suport non-magnetice sau, în unele cazuri, este auto-susținută. Atunci când curentul trece prin sârmă, câmpul magnetic se formează și se extinde prin aerul din jur.

Deoarece aerul are o permeabilitate magnetică foarte scăzută, nu concentrează fluxul magnetic în mod eficient. Drept urmare, inductoarele cu miez din aer oferă, în general, valori de inductanță mai scăzute decât inductoarele care folosesc miezuri magnetice.

Cele mai multe inductoare cu miez din aer au valori ale inductanței în intervalul microhenrieni (µH), adesea sub 5 µH. Inductanța relativ scăzută permite curentului să răspundă rapid la semnalele electrice în schimbare.

Un alt avantaj este că aerul nu poate deveni magnetic saturat. Acest lucru permite inductoarelor cu miez din aer să mențină o performanță stabilă chiar și atunci când funcționează cu semnale de înaltă frecvență în schimbare rapidă.

Datorită caracteristicilor lor excelente în frecvențe înalte, inductoarele cu miez din aer sunt utilizate pe scară largă în circuite de radiofrecvență, sisteme de comunicație fără fir, emițătoare, receptoare și alte echipamente electronice de înaltă frecvență.

Inductoare cu Miez din Fier

Un inductor cu miez din fier folosește fier ca material în interiorul bobinei. Atunci când curentul trece prin înfășurare, câmpul magnetic este concentrat în interiorul miezului de fier.

Fierul are o permeabilitate magnetică mult mai mare decât aerul, permițându-i să ghideze și să întărească fluxul magnetic produs de bobină. Aceasta rezultă într-o inductanță semnificativ mai mare decât un inductor cu miez din aer de dimensiuni comparabile.

Deoarece câmpul magnetic este concentrat mai eficient, inductoarele cu miez din fier pot stoca mai multă energie magnetică și pot obține inductanțe mai mari fără a necesita un număr excesiv de spire ale bobinei.

Aceste inductoare sunt utilizate în general în aplicații în care inductanța mare este mai importantă decât performanța la frecvențe înalte. Ele sunt adesea mai mari fizic deoarece sunt utilizate frecvent în circuite de frecvență mai joasă și de putere mai mare.

Inductorii cu miez de fier se găsesc frecvent în filtrele de alimentare, echipamentele de condiționare a liniilor, sistemele de distribuție a energiei și circuitele de frecvență audio unde sunt necesare o inductanță mare și o cuplare magnetică puternică.

Inductorii cu miez de ferrită

Un inductor cu miez de ferrită folosește un miez făcut din oxid de fier combinat cu materiale de legare asemănătoare ceramicii. În timpul fabricării, materialul de ferrită este format în forma dorită înainte ca firul să fie înfășurat în jurul acestuia.

Miezurile de ferrită sunt de obicei gri închis sau negre și sunt disponibile în multe forme, inclusiv bare, cilindri, toroidale și forme specializate pentru ansambluri electronice.

Una dintre principalele avantaje ale materialelor de ferrită este că proprietățile lor magnetice pot fi controlate cu atenție în timpul producției. Prin ajustarea compoziției materialului, producătorii pot optimiza miezurile de ferrită pentru intervale de frecvență specifice și cerințe de circuit.

Miezurile de ferrită oferă o performanță magnetică puternică, menținând în același timp pierderi de energie relativ scăzute la frecvențe mai mari. Acest lucru le oferă un echilibru excelent între inductanță, dimensiune compactă și răspuns de frecvență.

O limitare este puterea mecanică. Spre deosebire de miezurile metalice, ferrita este relativ fragilă și poate crăpa sau ciobăni dacă este expusă la forțe excesive, impact sau stres de montaj.

Datorită caracteristicilor lor electrice și magnetice echilibrate, inductorii cu miez de ferrită sunt utilizați pe scară largă în sursele de alimentare cu comutare, filtre electronice, circuite de supresie a zgomotului, echipamente de comunicație, sisteme de calculatoare și multe alte dispozitive electronice moderne.

Compararea inductorilor cu miez de aer, miez de fier și miez de ferrită

Principala diferență între aceste tipuri de inductor este materialul folosit pentru a ghida și concentra câmpul magnetic. Acest material de miez influențează direct inductanța, frecvența de operare, dimensiunea, capacitatea de stocare a energiei și performanța generală a circuitului.

Tip	Interval de Frecvență	Inductanță	Avantaje	Usi Comune
Inductor cu Miez de Aer	Frecvență înaltă	Scăzut, de obicei în intervalul µH	Fără saturație magnetică, pierderi reduse la miez, performanță excelentă la frecvențe înalte	Circuite RF, emițătoare, receptoare, sisteme de comunicație wireless
Inductor cu Miez de Fier	Frecvență joasă până la medie	Mare	Inductanță mare, concentrare puternică a câmpului magnetic, capacitate mare de stocare a energiei	Surse de alimentare, filtre de putere, echipamente de condiționare a liniilor, circuite de frecvență audio
Inductor cu Miez de Ferrită	Frecvență medie până la înaltă	Moderată până la mare	Bun echilibru între inductanță, dimensiune compactă și performanță de frecvență cu pierderi relativ scăzute	SMPS, filtre electronice, circuite de supresie a zgomotului, echipamente de comunicație, sisteme de calculatoare

Inductorii cu miez de aer oferă o inductanță relativ scăzută, dar oferă o performanță excelentă la frecvențe înalte și imunitate completă la saturația magnetică. Aceste caracteristici îi fac foarte potriviți pentru circuitele RF și de comunicație.

Inductorii cu miez de fier oferă o inductanță mult mai mare și o concentrare mai puternică a câmpului magnetic, făcându-i potriviți pentru aplicații la frecvențe mai scăzute și legate de putere, unde este necesară o stocare mai mare de energie.

Inductorii cu miez de ferrită oferă un echilibru între cele două. Ei oferă o inductanță mai mare decât proiectele cu miez de aer, menținând totodată o bună performanță la frecvențe înalte și pierderi relativ scăzute. Această combinație de caracteristici face ca inductorii cu miez de ferrită să fie unul dintre cele mai utilizate tipuri de inductor în electronica modernă.

Selectarea materialului de miez corespunzător este o parte importantă a proiectării inductorului deoarece afectează atât performanța electrică a componentului, cât și comportamentul circuitului general.

Inductori în Serie și Paralel

În multe circuite electronice, un singur inductor poate să nu ofere valoarea exactă a inductanței necesare. Pentru a obține o inductanță specifică, două sau mai multe inductoare pot fi conectate împreună. Inductanța rezultată depinde de faptul că inductoarele sunt conectate în serie sau în paralel.

Regulile de combinare pentru inductori sunt opuse celor folosite pentru condensatoare. Conectarea inductorilor în serie crește inductanța totală, în timp ce conectarea lor în paralel o scade.

Înțelegerea acestor relații este importantă atunci când se proiectează circuite, se selectează componente sau se înlocuiesc inductorii indisponibili cu combinații echivalente.

Conexiuni în Serie

O conexiune în serie este formată prin conectarea capătului unui inductor direct la începutul următorului. Această aranjare creează o singură cale de curent, ceea ce înseamnă că același curent trece prin fiecare inductor din circuit.

Pe măsură ce curentul trece prin fiecare bobină, fiecare inductor dezvoltă propriul său câmp magnetic și contribuie la opoziția generală față de schimbările de curent. Deoarece aceste efecte inductive se adună, inductanța totală devine mai mare decât orice inductanță individuală din lanțul în serie.

Inductanța totală a inductoarelor conectate în serie se calculează prin adunarea valorilor lor de inductanță individuale:

L=L1​+L2​+⋯+Ln​

Unde:

• L este inductanța totală

• L₁, L₂, ... Lₙ sunt valorile individuale ale inductanței

De exemplu, să presupunem că un circuit conține un inductor de 10 µH și un inductor de 15 µH conectați în serie.

Inductanța totală este:

• L = 10 µH + 15 µH

• L = 25 µH

Inductanța combinată este, prin urmare, 25 µH.

Deoarece conexiunile în serie cresc inductanța totală, ele sunt adesea folosite atunci când este necesară o valoare mai mare a inductanței decât poate oferi orice componentă individuală disponibilă.

Conexiuni Paralele

O conexiune paralelă se formează prin conectarea unui terminal al fiecărui inductor la un punct comun și conectarea terminalelor rămase la un alt punct comun. Această aranjare creează mai multe căi pentru curent prin circuit.

Când curentul ajunge la rețeaua paralelă, se împarte între ramurile disponibile. Deoarece curentul este distribuit între mai mulți inductori, efectul inductiv total văzut de circuit devine mai mic decât inductanța oricărei ramuri individuale.

Inductanța totală a inductoarelor conectate în paralel se calculează folosind relația reciprocă:

Unde:

• L este inductanța totală

• L₁, L₂, ... Lₙ sunt valorile individuale ale inductanței

Această ecuație este similară metodei folosite pentru calcularea rezistenței echivalente a rezistorilor conectați în paralel.

De exemplu, luați în considerare două inductoare, fiecare având o clasificare de 10 µH, conectate în paralel.

Aplicând formula:

Inductanța echivalentă este 5 µH.

Acest exemplu arată că conectarea inductoarelor identice în paralel reduce inductanța totală la o valoare mai mică decât oricare inductor individual.

Compararea între Serie și Paralel

Metoda de conectare afectează direct inductanța totală văzută de circuit.

Când inductoarele sunt conectate în serie, același curent curge prin fiecare componentă, iar valorile individuale ale inductanței se adună, producând o inductanță totală mai mare.

Când inductoarele sunt conectate în paralel, curentul este împărțit între mai multe căi, iar inductanța echivalentă scade, producând o inductanță totală mai mică.

Tipul de Conexiune	Flux de Curent	Efect asupra Inductanței Totale
Serie	Același curent curge prin toate inductoarele	Inductanța totală crește
Paralel	Curentul se împarte între mai multe ramuri	Inductanța totală scade

Datorită acestor caracteristici, valorile inductanței pot fi ajustate prin combinarea mai multor inductoare, oferind o flexibilitate mai mare în circuitele de filtrare, sursele de alimentare, sistemele de stocare a energiei și aplicațiile de procesare a semnalelor.

Formule Utile pentru Inductoare

Inductoarele stochează energie, controlează schimbările de curent și influențează fluxul curentului alternativ (CA). Câteva formule importante descriu aceste comportamente și ajută la prezicerea modului în care un inductor va funcționa într-un circuit.

Înțelegerea scopului fiecărei formule este adesea mai valoroasă decât memorarea ei. Fiecare ecuație reprezintă un proces fizic care are loc în interiorul bobinei pe măsură ce curentul curge, se schimbă în timp sau interacționează cu semnalele AC.

Energia Stocată în Inductoare

Când curentul curge printr-un inductor, un câmp magnetic se formează în jurul bobinei. Pe măsură ce curentul crește, câmpul magnetic devine mai puternic și stochează energie.

Această energie nu este stocată în conductorul în sine. În schimb, este stocată în câmpul magnetic care înconjoară bobina. Când curentul scade sau sursa de alimentare este îndepărtată, câmpul magnetic se colapsează și returnează energia stocată circuitului.

Cantitatea de energie stocată se calculează folosind următoarea ecuație:

Unde:

• E = energie stocată (jouli)

• L = inductanță (Henri)

• I = curent (amperi)

Această ecuație arată că energia stocată depinde atât de valoarea inductanței, cât și de curentul care curge prin bobină. Termenul de curent este pătrat, ceea ce înseamnă că chiar și o mică creștere a curentului poate produce o creștere mult mai mare a energiei stocate.

De exemplu, un inductor de 20 µH care poartă un curent de 5 A stochează:

Aceasta este echivalentă cu 0.25 mJ (milijouli). Deși această cantitate de energie este relativ mică, este suficientă pentru multe aplicații electronice, cum ar fi sursele de alimentare cu comutare și circuitele de conversie a energiei.

Relația dintre Schimbarea Tensiunii și Curentului

Curentul printr-un inductor nu poate să se schimbe instantaneu. Când se aplică o tensiune pe bobină, curentul începe să crească treptat în timp ce câmpul magnetic se formează în jurul înfășurării.

Viteza cu care se schimbă curentul depinde de doi factori:

• Tensiunea aplicată

• Valoarea inductanței

Această relație este exprimată prin:

sau echivalent,

Unde:

• V = tensiunea aplicată

• L = inductanță

• I = curent

• t = timp

O tensiune mai mare aplicată determină curentul să se schimbe mai rapid deoarece o forță electrică mai puternică împinge curentul prin circuit.

O inductanță mai mare are efectul opus. Interacțiunea mai puternică a câmpului magnetic din interiorul bobinei produce o opoziție mai mare la schimbările de curent, determinând curentul să crească sau să scadă mai încet.

De exemplu, dacă se aplică o tensiune constantă pe un inductor, curentul crește la o rată stabilă în loc să sară imediat la valoarea sa finală. Acest comportament previzibil este extrem de util în circuitele de control al curentului, acționări de motoare și sisteme de conversie a energiei.

Reactanța inductivă și Impedanța AC

În circuitele cu curent continuu (CC), un inductor se opune în principal schimbărilor de curent. În circuitele cu curent alternativ (CA), curentul crește și scade constant pe măsură ce forma de undă își schimbă direcția.

Deoarece curentul se schimbă continuu, inductorul generează în mod constant o tensiune de opoziție. Această opoziție la curentul CA este numită reactanță inductivă.

Reactanța inductivă este calculată folosind:

XL​=2πfL

Unde:

• Xₗ = reactanța inductivă (ohmi)

• f = frecvență (hertzi)

• L = inductanță (Henri)

Această ecuație arată că reactanța inductivă crește direct cu frecvența.

La frecvențe joase, curentul se schimbă relativ încet, astfel încât inductorul oferă o opoziție mai mică la fluxul de curent. Pe măsură ce frecvența crește, curentul își schimbă direcția mai rapid și inductorul generează o tensiune de opoziție mai puternică. Aceasta crește reactanța și face mai dificilă circulația curentului CA.

De exemplu, un inductor poate avea un efect foarte mic asupra unui semnal de frecvență joasă, în timp ce restricționează semnificativ un semnal de frecvență înaltă care trece prin același circuit.

De ce este importantă reactanța inductivă

Deoarece reactanța inductivă crește odată cu frecvența, inducătoarele sunt utilizate pe scară largă în filtre, circuite de reducere a zgomotului și sisteme de comunicație. Acestea pot ajuta la blocarea semnalelor nedorite de frecvență înaltă, permițând în același timp semnalelor de frecvență joasă sau curentului CC să treacă mai ușor.

Acest comportament dependent de frecvență este una dintre cele mai importante caracteristici ale inducătoarelor și este fundamental pentru funcționarea multor circuite electronice moderne.

Rezumatul formularelor cheie

Formulele următoare descriu cele mai importante caracteristici electrice ale unui inductor:

Energia stocată într-un câmp magnetic

Această formulă calculează energia stocată în câmpul magnetic al inductorului.

Rata de schimbare a curentului

Această formulă descrie cum un inductor se opune schimbărilor de curent.

Reactanța inductivă

Această formulă determină cât de puternic un inductor se opune curentului CA la o frecvență dată.

Împreună, aceste ecuații explică cum inducătoarele stochează energie, controlează schimbările de curent și răspund la semnalele de curent alternativ, făcându-le componente esențiale în electronică de putere, sisteme de filtrare, echipamente de comunicație și nenumărate alte aplicații electronice.

Comportamentul inductorului în circuite

Comportamentul unui inductor depinde de faptul dacă curentul care trece prin el este constant sau se schimbă continuu. Deoarece inducătoarele răspund la schimbările de curent, acestea se comportă diferit în circuitele de curent continuu (CC) și în cele de curent alternativ (CA).

Inducătoarele în circuitele CC

Când puterea este aplicată pentru prima dată într-un circuit CC, curentul începe să crească de la zero. În această scurtă perioadă, inductorul generează o tensiune care se opune creșterii curentului. Acest efect încetinește rata la care curentul crește prin bobină.

Pe măsură ce timpul trece, curentul ajunge treptat la o valoare stabilă și se oprește din schimbare. Odată ce curentul devine constant, câmpul magnetic din jurul bobinei devine de asemenea stabil. Deoarece un inductor se opune numai schimbărilor de curent, nu mai există nicio schimbare pe care să o reziste.

În condiții de curent continuu în regim staționar, inductorul se comportă aproape ca o bucată scurtă de fir, permițând curentului să curgă cu foarte puțină opoziție. În circuitele practice, există totuși o cantitate mică de rezistență, deoarece înfășurarea este realizată din fir real, dar efectul inductiv devine neglijabil.

Inducătoarele în circuitele CA

Bobinele devin mult mai semnificative în circuite unde curentul se schimbă continuu. Într-un circuit AC, curentul crește, scade și își schimbă direcția în mod constant. Pe măsură ce acest lucru se întâmplă, câmpul magnetic din jurul bobinei se extinde și se colapsează repetat.

Fiecare schimbare a câmpului magnetic generează o tensiune de opoziție în cadrul înfășurării. Deoarece curentul se schimbă întotdeauna în timpul funcționării AC, acest efect de opoziție este prezent continuu.

Opoziția pe care o prezintă o bobină la curentul AC este cunoscută sub numele de reactanță inductivă. Spre deosebire de rezistența obișnuită, reactanța inductivă depinde atât de frecvență, cât și de inductanță. Pe măsură ce frecvența crește, curentul se schimbă mai repede, determinând bobina să genereze o tensiune de opoziție mai puternică.

Ca rezultat, semnalele de frecvență mai mare experimentează o opoziție mai mare, în timp ce semnalele de frecvență mai mică întâmpină o opoziție mai mică.

Relația este exprimată prin:

XL = 2πfL

Unde:

• Xₗ = reactanța inductivă (Ω)

• f = frecvența (Hz)

• L = inductanța (H)

Această ecuație arată că reactanța crește direct cu atât frecvența, cât și inductanța.

De ce contează frecvența

Efectul frecvenței poate fi înțeles comparând două semnale AC aplicate aceleași bobine. Un semnal funcționează la o frecvență mică, în timp ce celălalt funcționează la o frecvență mult mai mare.

Un semnal de frecvență mică determină câmpul magnetic să se schimbe relativ lent. Deoarece câmpul se schimbă treptat, tensiunea de opoziție indusă rămâne mică, permițând curentului să treacă prin bobină mai ușor.

Un semnal de frecvență mare forțează câmpul magnetic să se extindă și să se colapseze mult mai repede. Acest lucru produce o tensiune de opoziție mai mare, făcând mai dificilă circulația curentului.

Deoarece reactanța inductivă crește odată cu frecvența, bobinele răspund în mod natural diferit la semnale de frecvență mică și mare. Acest comportament dependent de frecvență este fundația multor funcții de filtrare și control al semnalului.

Funcții comune ale circuitului

Capacitatea unei bobine de a se opune curentului în schimbare îi permite să îndeplinească mai multe funcții importante în circuitele electronice.

În sursele de alimentare, bobinele ajută la netezirea fluxului de curent și la reducerea fluctuațiilor nedorite. Prin rezistența la fluctuațiile bruște ale curentului, contribuie la o funcționare mai stabilă a circuitului.

Bobinele sunt de asemenea utilizate pe scară largă pentru netezirea curentului și transferul de energie în circuite unde fluxul de curent controlat este important. Energia poate fi stocată temporar în câmpul magnetic și eliberată atunci când este nevoie, ajutând la menținerea unei operațiuni consecvente în timpul evenimentelor de comutare.

În filtrele trece-înalte, bobinele contribuie la rețelele selective de frecvență care reduc componentele semnalului de frecvență mică, în timp ce permit păstrarea semnalelor de frecvență mai mare. Reactanța lor dependentă de frecvență ajută la direcționarea fluxului de semnal în cadrul filtrului.

În filtrele trece-joase, bobinele permit semnalelor DC și de frecvență mică să treacă mai ușor, în timp ce opun din ce în ce mai mult componentelor de frecvență mai mare. Această caracteristică ajută la reducerea zgomotului și interferențelor nedorite de frecvență mare.

Bobinele sunt utilizate și în circuitele de condiționare a semnalului, unde ajută la formarea semnalelor electrice, la suprimarea zgomotului și la îmbunătățirea calității generale a semnalului înainte de prelucrarea ulterioară.

Aceste funcții sunt posibile deoarece o bobină răspunde diferit la diferite frecvențe și condiții de curent în schimbare.

Rezumatul comportamentului bobinelor

O bobină se comportă diferit în funcție de tipul de curent care curge prin ea. Într-un circuit DC, la început se opune schimbărilor în curent, dar în cele din urmă se comportă aproape ca un conductor scurt odată ce curentul ajunge la o valoare constantă. Într-un circuit AC, se opune continuu curentului în schimbare, iar această opoziție crește pe măsură ce frecvența crește.

Datorită acestui comportament dependent de frecvență, bobinele joacă un rol important în controlul curentului, filtrare, condiționarea semnalului, conversia energiei și circuitele de stocare a energiei. Capacitatea lor de a răspunde diferit la condițiile electrice în schimbare le face unul dintre cele mai utilizate componente în electronica modernă.

Bobine în aplicații din viața reală

Bobinele sunt folosite într-o gamă largă de dispozitive electronice și sisteme electrice. Capacitatea lor de a stoca energie într-un câmp magnetic, de a se opune schimbărilor bruste ale curentului și de a răspunde diferit la diferite frecvențe le face valoroase în conversia energiei, filtrare, procesarea semnalelor și circuitele de comunicație.

Un inductor este de obicei fabricat din sârmă de cupru răsucită într-o bobină, adesea în jurul unui nucleu magnetic, cum ar fi fierul sau ferritul. Datorită acestei construcții, inductoarele sunt în general mai mari și mai grele decât multe alte componente pasive cu ratinguri electrice similare. Utilizarea înfășurărilor de cupru și a materialelor magnetice poate crește, de asemenea, costurile de fabricație.

În ciuda acestor limitări, inductoarele oferă caracteristici electrice care sunt greu de realizat cu alte componente, făcându-le esențiale în multe proiecte electronice.

Electronica de putere și SMPS

Una dintre cele mai comune aplicații ale inductoarelor este în electronica de putere și sursele de alimentare cu comutare (SMPS). În aceste circuite, comutatoarele electronice se activează și se dezactivează repetat, cauzând modificări rapide ale curentului. Aceste schimbări rapide pot introduce fluctuații, zgomot electric și instabilitate.

Un inductor ajută la controlul ratei la care se schimbă curentul. Pe măsură ce curentul crește sau scade, câmpul magnetic din interiorul inductorului se dezvoltă sau se prăbușește, generând o tensiune opusă care încetinește tranziția. Aceasta produce un flux de curent mai lin și îmbunătățește stabilitatea generală a circuitului.

Inductorii sunt adesea folosiți împreună cu condensatori pentru a forma rețele de filtrare. Inductorul reduce fluctuațiile rapide ale curentului, în timp ce condensatorul netezește variațiile de tensiune. Împreună, ele ajută la reducerea fluctuațiilor, la suprimarea zgomotului și la îmbunătățirea calității energiei.

Din aceste motive, inductoarele sunt utilizate pe scară largă în sursele de alimentare DC, sursele de alimentare cu comutare, regulatorii de tensiune, convertoarele DC-DC și alte sisteme de conversie a energiei.

RF și sisteme de comunicație

Inductorii sunt de asemenea componente importante în echipamentele de frecvență radio și comunicație. În aceste aplicații, rolul lor principal este controlul frecvenței, mai degrabă decât netezirea puterii.

Prin combinarea unui inductor cu un condensator, se poate crea un circuit rezonant. Aceste circuite sunt folosite pentru a selecta, genera sau filtra frecvențe specifice în cadrul sistemelor de comunicație.

Inductorii se regăsesc frecvent în emițătoare radio, receptoare radio, dispozitive de comunicație wireless, amplificatoare RF, antene și circuite de procesare a semnalului. Comportamentul lor dependent de frecvență permite sistemelor de comunicație să izoleze semnalele dorite, reducând în același timp interferențele din frecvențele nedorite.

Rezonanța LC și selecția frecvenței

O utilizare comună a inductoarelor în sistemele de comunicație este circuitul rezonanței LC, cunoscut și sub numele de circuit tank. În această aranjare, un inductor și un condensator schimbă repetat energie.

Condensatorul stochează energie într-un câmp electric, în timp ce inductorul stochează energie într-un câmp magnetic. Pe măsură ce energia se transferă înapoi și înainte între aceste două componente, se produce un semnal electric oscilant.

Circuitul răspunde în mod natural cel mai puternic la o frecvență specifică cunoscută sub numele de frecvența de rezonanță. Această frecvență depinde atât de valorile inductanței, cât și de cele ale capacității din circuit.

Frecvența de rezonanță este calculată folosind:

Unde:

• f = frecvența de rezonanță (Hz)

• L = inductanța (H)

• C = capacitatea (F)

Creșterea fie a inductanței, fie a capacității scade frecvența de rezonanță, în timp ce reducerea oricărei valori o crește.

Acest principiu este utilizat pe scară largă în circuitele de acord radio, oscilatoare, filtre selective de frecvență, sisteme de comunicație wireless și generatoare de semnal. Prin ajustarea inductanței sau a capacității, un circuit poate fi acordat să funcționeze la o frecvență dorită, respingând altele.

Aplicații comune în viața de zi cu zi

Deși inductoarele sunt adesea discutate în termeni tehnici, ele se regăsesc în multe produse de zi cu zi și sisteme electronice.

Dispozitivele mobile utilizează inductoare miniaturale în circuitele de gestionare a energiei pentru a reglementa tensiunea și a îmbunătăți eficiența bateriei.

Încărcătoarele și adaptoarele de alimentare folosesc inductoare în sursele de alimentare cu comutare pentru a converti energia electrică eficient, reducând în același timp zgomotul și fluctuațiile.

Radio-urile și echipamentele audio se bazează pe inductoare pentru acordarea frecvenței, filtrare și selecția semnalelor.

Echipamentele de rețea, inclusiv routerele, switch-urile și hardware-ul de comunicație, utilizează inductoare pentru a suprima zgomotul, a filtra semnalele și a susține livrarea stabilă a energiei.

Electronica auto încorporează inductoare în convertoare de putere, sisteme de aprindere, circuite de senzori, sisteme de infotainment și sisteme de gestionare a energiei pentru vehicule electrice.

Aceste aplicații demonstrează cum inductoarele susțin atât controlul energiei, cât și procesarea semnalului într-o gamă largă de tehnologii de consum, industriale și de transport.

Datorită abilității lor de a stoca energie, de a controla fluxul de curent, de a filtra semnalele și de a susține circuitele selective pe frecvențe, inductoarele rămân unul dintre cele mai importante componente în electronica modernă. De la dispozitivele mobile și încărcătoare la sursele de alimentare, sistemele de comunicație și electronica auto, inductoarele îndeplinesc funcții care ajută echipamentele electronice să funcționeze fiabil și eficient.

Concluzie

Inductoarele sunt importante deoarece ajută la controlul fluxului de curent, stocarea energiei magnetice, filtrarea zgomotului și stabilizarea circuitelor de putere. Performanța lor depinde de valoarea inductanței, materialul miezului, frecvență, clasificarea curentului și plasarea în circuit. Înțelegerea comportamentului inductoarelor facilitează utilizarea corectă a acestora în filtre, convertoare de putere, transformatoare, sisteme RF și multe proiecte electronice.

Întrebări frecvente [FAQ]

1. De ce inductoarele rezistă la schimbările bruşte de curent în loc să blocheze complet curentul?

O inductoare nu oprește fluxul de curent; ea rezistă schimbărilor rapide de curent generând o tensiune opusă prin câmpul său magnetic. Când curentul începe să crească sau să scadă, câmpul magnetic în schimbare din jurul bobinei induce o tensiune care se opune acelei schimbări. Acest comportament forțează curentul să crească sau să scadă treptat, mai degrabă decât instantaneu. Cu cât inductanța este mai mare, cu atât această opoziție devine mai puternică, făcând inductoarele valoroase pentru aplicații de netezire a curentului, filtrare și control al energiei.

2. De ce materialul miezului are un impact atât de semnificativ asupra performanței unei inductoare?

Materialul miezului determină cât de eficient fluxul magnetic este concentrat în interiorul bobinei. Inductoarele cu miez de aer oferă performanțe excelente la frecvențe înalte, dar o inductanță relativ scăzută deoarece aerul are o permeabilitate magnetică scăzută. Miezurile de fier cresc semnificativ inductanța și capacitatea de stocare a energiei prin concentrarea fluxului magnetic mai eficient. Miezurile de ferrită oferă un echilibru între inductanță mare și pierderi scăzute la frecvențe mai mari, făcându-le comune în sursele de alimentare moderne și echipamentele de comunicație. Drept urmare, selecția miezului influențează direct valoarea inductanței, răspunsul în frecvență, dimensiunea și performanța generală a circuitului.

3. De ce reactivitatea inductivă crește pe măsură ce frecvența semnalului crește?

Reactivitatea inductivă crește odată cu frecvența deoarece semnalele de frecvență mai mare forțează curentul să schimbe direcția mai rapid. De fiecare dată când curentul se schimbă, inductoarea generează o tensiune opusă prin inducție electromagnetică. Pe măsură ce frecvența crește, aceste schimbări apar mai des, determinând ca efectul opus să devină mai puternic. Acest lucru înseamnă că semnalele de frecvență joasă trec mai ușor printr-o inductoare, în timp ce semnalele de frecvență înaltă întâmpină o opoziție mai mare. Acest comportament dependent de frecvență este fundamental pentru filtre, circuite de comunicație și sisteme de reducere a zgomotului.

4. De ce sunt esențiale inductoarele în sursele de alimentare cu modul de comutare și circuitele de conversie a puterii?

Sursele de alimentare cu modul de comutare funcționează prin comutarea rapidă a curentului pornit și oprit, ceea ce creează în mod natural variații bruste ale curentului. Inductoarele ajută la controlul acestor schimbări rapide prin stocarea energiei într-un câmp magnetic atunci când curentul crește și eliberând acea energie atunci când curentul scade. Acest proces netezește fluxul de curent, reduce unda și îmbunătățește eficiența transferului de putere. Când sunt combinate cu condensatoare, inductoarele formează rețele de filtrare care stabilizează tensiunea de ieșire și reduc zgomotul electric, făcându-le componente critice în electronica de putere modernă.

5. De ce sunt circuitele rezonante LC atât de importante în comunicații și sisteme RF?

Un circuit LC combină o inductoare și un condensator pentru a crea o rețea rezonantă care răspunde în mod natural cel mai puternic la o frecvență specifică. Energia transferă continuu între câmpul electric al condensatorului și câmpul magnetic al inductoarei, creând oscilații la frecvența rezonantă. Prin selectarea valorilor corespunzătoare ale inductanței și capacitării, inginerii pot regla circuitul pentru a accepta frecvențele dorite, în timp ce resping altele. Acest principiu este utilizat pe scară largă în receptoarele radio, oscilatoare, echipamente de comunicație fără fir, filtre RF și circuite de selecție a frecvenței unde este necesară un control precis al semnalului.
