Explicarea declanșatorului Schmitt, principiul de funcționare, tipurile de circuite și aplicațiile

Un declanșator Schmitt este un circuit comparator care utilizează feedback pozitiv și histerezis pentru a crea o comutare stabilă între stările de ieșire HIGH și LOW.Designul său cu prag dublu ajută la prevenirea declanșării false cauzate de zgomot, modificări lente ale semnalului sau fluctuații mici de tensiune.Acest articol explică cum funcționează declanșatoarele Schmitt, cum pot fi implementate folosind diode tunel, comparatoare, tranzistoare și circuite integrate și cum sunt utilizate în modelarea formei de undă, filtrarea zgomotului, rafinarea impulsurilor, circuitele de sincronizare și condiționarea semnalului.

Catalog

Introducere în Schmitt Trigger

Declanșatorul Schmitt iese în evidență ca un circuit comparator unic, caracterizat prin mecanismul său cu dublu prag, realizat prin feedback pozitiv.Această caracteristică, denumită histerezis, îi oferă avantaje semnificative în stabilitatea și precizia semnalului.Spre deosebire de circuitele comparatoare convenționale, care ar putea produce răspunsuri imprevizibile la fluctuațiile minore ale tensiunii de intrare, declanșatorul Schmitt utilizează două praguri distincte: unul pozitiv și unul negativ.Când tensiunea de intrare depășește pragul pozitiv, circuitul trece la o stare ridicată.În schimb, scăderea sub pragul negativ declanșează o trecere la o stare scăzută.Între aceste praguri, ieșirea rămâne stabilă, dând circuitului o proprietate asemănătoare memoriei care sporește fiabilitatea operațională.

Acest multivibrator bistabil servește funcții principale în conversia semnalului analog-digital, filtrarea zgomotului și modelarea formei de undă.Prin transformarea semnalelor analogice instabile în ieșiri digitale curate, declanșatorul Schmitt ajută la atenuarea perturbărilor cauzate de tensiuni fluctuante, în special în mediile electrice zgomotoase.Aplicațiile pentru circuit variază pe scară largă, de la sisteme logice de bază la bucle complexe de feedback în multivibratoare, demonstrând adaptabilitatea și rolul indispensabil în diverse aspecte ale designului electronic.

Rolul feedback-ului pozitiv

Declanșatorul Schmitt își datorează performanța de încredere mecanismului de feedback pozitiv integrat în designul său.Feedback-ul pozitiv mărește diferența dintre tensiunea de intrare și nivelurile de prag, asigurând că circuitul ia decizii clare de comutare, chiar și în condiții dificile.În loc să se bazeze pe valorile absolute ale tensiunii de intrare, această dinamică întărește capacitatea circuitului de a rezista la zgomotul de intrare și la fluctuațiile tranzitorii.

În mediile supuse tensiunilor fluctuante, cum ar fi cele cauzate de surse de alimentare inconsistente sau interferențe electromagnetice, declanșatorul Schmitt rămâne robust în menținerea ieșirilor consistente.Mecanismul elimină erorile cauzate de vârfurile scurte de zgomot, susținând o funcționare stabilă și fiabilă în aplicații practice.

Histerezis: stabilizare prin praguri duble

În centrul declanșatorului Schmitt se află conceptul de histerezis, care asigură o comutare precisă, solicitând ca tensiunea de intrare să depășească praguri distincte.Acest design cu prag dublu minimizează incertitudinea și creează o demarcație clară între stările semnalului.Histerezisul permite circuitului să prioritizeze performanța constantă față de reactivitatea la fluctuațiile minore.

Un exemplu practic poate fi găsit în senzorii industriali care monitorizează parametri precum temperatura sau presiunea.Prin valorificarea histerezisului, senzorul poate diferenția datele semnificative de fluctuațiile tranzitorii introduse de interferența electrică, asigurând ieșiri digitale precise pentru analiza ulterioară.Designul declanșatorului Schmitt reflectă angajamentul față de fiabilitate și precizie, care se aliniază nevoilor de inginerie.

Echilibrarea sensibilității și stabilității

Proiectarea unui declanșator Schmitt necesită o analiză atentă a pragurilor sale pentru a asigura un echilibru adecvat între sensibilitate și stabilitate.Acest echilibru îi permite să răspundă nevoilor operaționale diverse fără a compromite performanța.

• Pragurile strânse pot detecta variații mici ale semnalului, dar pot duce la susceptibilitatea la zgomot, diminuând capacitatea circuitului de a filtra întreruperile tranzitorii.

• Pe de altă parte, pragurile prea relaxate pot întârzia procesarea semnalului sau pot duce la inexactități.

În circuitele de squelch audio, de exemplu, un declanșator Schmitt reglat optim filtrează zgomotul de nivel scăzut, păstrând în același timp integritatea semnalelor audio dorite.Aceste alegeri de proiectare arată compromisurile implicate în potrivirea comportamentului circuitului cu nevoile specifice ale aplicației.

Declanșatorul Schmitt combină designul teoretic al circuitului cu funcționalitatea practică, folosind histerezis, feedback pozitiv și comutare bazată pe prag pentru a îmbunătăți stabilitatea semnalului și respingerea zgomotului.Acest design permite circuitelor să funcționeze în mod fiabil chiar și în medii afectate de fluctuațiile de tensiune și interferențe electrice care altfel ar putea perturba performanța.

Declanșatoarele Schmitt sunt utilizate în sistemele care necesită tranziții curate și stabile ale semnalului pentru o funcționare fiabilă în electronica analogică și digitală.Utilizarea lor flexibilă acceptă aplicații, de la circuite de învățare de bază până la sisteme electronice și industriale avansate.

Înțelegerea modului în care funcția declanșează Schmitt oferă o perspectivă valoroasă asupra procesării semnalului și arată importanța proiectării circuitelor care mențin stabilitatea, acuratețea și fiabilitatea în condiții de operare imprevizibile.

Tehnici în implementarea declanșatorilor Schmitt

Implementare pe bază de diode de tunel

Implementarea declanșatoarelor Schmitt folosind o diodă tunel se bazează pe curba volt-amperi în formă de „N” distinctă a componentei, care facilitează tranzițiile ascuțite în aplicațiile de comutare.Această curbă permite circuitului să schimbe rapid stările pe măsură ce semnalul de intrare oscilează dincolo de pragurile de tensiune specificate, ceea ce duce la răsturnări clare de ieșire.Cu toate acestea, această abordare este adesea insuficientă în ceea ce privește obținerea de înaltă precizie și eficiență operațională, ceea ce o face mai potrivită pentru sistemele care acordă prioritate simplității față de performanța ridicată.

Pentru a depăși aceste limitări, un design alternativ folosește principiile de bază ale diodelor tunel în timp ce încorporează circuite bazate pe tranzistori.În aceste configurații, tranzistoarele sunt asociate cu bucle de feedback pozitiv pentru a permite viteze de comutare mai rapide și un control mai strict asupra efectelor de histerezis.Tranzistorii sunt adesea aleși în locul diodelor tunel în aplicații practice datorită disponibilității lor mai largi, opțiunilor de proiectare personalizabile și capacității de a gestiona o varietate mai mare de scenarii.

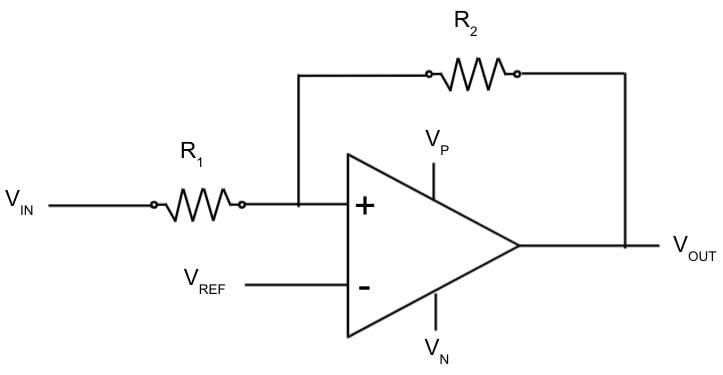

Design bazat pe comparatori pentru o versatilitate sporită

Declanșatoarele Schmitt bazate pe comparator oferă o soluție extrem de adaptabilă și precisă, bazându-se pe bucle de feedback pozitiv pentru a stabili histerezisul.Aceste circuite comută între nivelurile de ieșire ridicate (+Vs) și scăzute (−Vs) pe baza comportamentului diferențial al semnalelor de intrare.Două rezistențe critice de feedback, R1 și R2, definesc intervalul de tensiune de histerezis, asigurând că ieșirea rămâne stabilă și impermeabilă la fluctuațiile minore de intrare, o caracteristică ideală pentru reducerea zgomotului și performanța de comutare consistentă.

Mecanismul operațional include următoarele:

• Când intrarea neinversoare (+) depășește tensiunea la intrarea inversoare (−), comparatorul trece la o stare de ieșire ridicată.
• Dacă intrarea inversoare depășește intrarea neinversătoare, ieșirea trece la nivel scăzut.
• Rezistoarele de feedback creează un divizor de tensiune, instituind praguri discrete pentru tranzițiile în sus și în jos.
• Banda de histerezis este exprimată matematic ca ±(R1×Vs)/R2, permițând ajustări ale sensibilității sau rezistenței la zgomot prin modificări ale rezistenței.

Alte perfecționări sporesc fiabilitatea circuitului:

• Diode Zener: Întărește imunitatea la variațiile de alimentare, menținând o ieșire constantă în condiții dinamice.
• Rezistoare de limitare a curentului (de exemplu, R3, R4): Minimizați erorile de compensare și permiteți o reglare fină precisă pentru a satisface cerințele operaționale.

Aceste completări pot îmbunătăți considerabil performanța, făcând circuitul mai stabil și mai potrivit pentru aplicații complexe.

Trigger Schmitt optimizat bazat pe tranzistori

Un design utilizat pe scară largă implică doi tranzistori configurați într-o buclă de feedback pozitiv regenerativ.Această configurație stabilește funcționalitatea histerezis prin interacțiunea tranzistoarelor, asigurând praguri de tensiune distincte pentru tranzițiile între stările ridicate și scăzute.Folosind de obicei tranzistori NPN:

• Un tranzistor (T1) rămâne inactiv la niveluri scăzute de intrare, permițând celui de-al doilea tranzistor (T2) să conducă, rezultând o stare de ieșire scăzută.
• Când tensiunea de intrare depășește un prag critic, T1 se activează, ducând la dezactivarea lui T2 și la schimbarea ieșirii la mare.

Modificările esențiale ale acestui design sporesc funcționarea acestuia:

• Rezistorul RE: Acționează ca o componentă de tip pull-down pentru a menține tensiunile de ieșire scăzute atunci când este necesar.
• Rețele de feedback: Rezistoarele reglabile optimizează histerezisul și comportamentul de comutare, pentru a personaliza funcționalitatea în funcție de cerințe.

Pentru aplicațiile care necesită flexibilitate, reglarea rezistenței este utilizată pentru a echilibra acuratețea logică și comutarea de mare viteză, îndeplinind în același timp cerințele specifice de sistem și standardele de operare.Acest design bazat pe tranzistori găzduiește configurații analogice și digitale, cum ar fi circuitele inversoare, unde histerezisul ajută la filtrarea zgomotului și la stabilizarea performanței în medii fluctuante.

Tehnicile discutate subliniază adaptabilitatea declanșatorilor Schmitt în diverse contexte.Diodele tunel, comparatoarele și tranzistoarele oferă diferite opțiuni de proiectare pentru a se potrivi cerințelor sistemului.Progresele recente în instrumentele de simulare a circuitelor și aplicarea feedback-ului iterativ asigură că proiectele continuă să evolueze, îndeplinind cerințele moderne de performanță în provocările dinamice ale ingineriei.

Schmitt declanșează aplicații

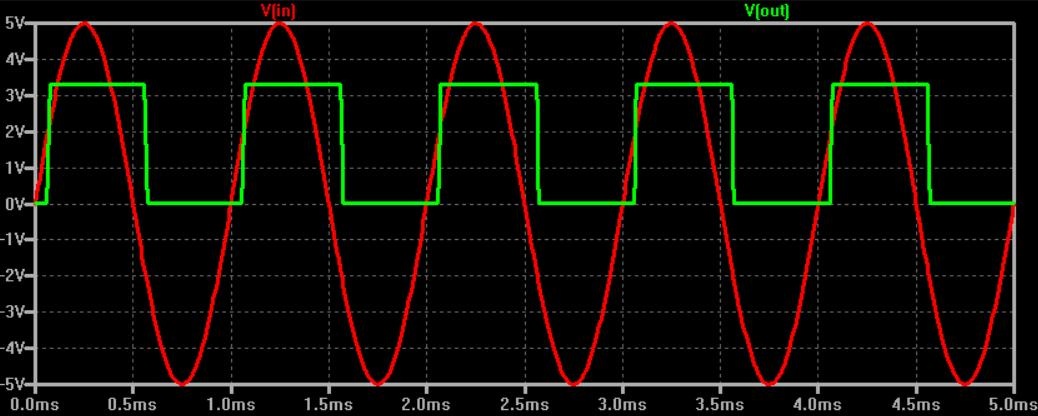

Transformarea formei de undă

Declanșatorul Schmitt deține o funcție semnificativă în conversia semnalelor analogice imprevizibile sau care oscilează ușor, cum ar fi formele de undă sinusoidale sau triunghiulare, în impulsuri dreptunghiulare distinct definite, potrivite pentru sistemele digitale.Aceste impulsuri dreptunghiulare permit procesarea semnalului binar, îmbunătățind capacitatea de utilizare a fluxurilor de date analogice în platformele digitale.Conversia analog-digitală întâmpină adesea obstacole, cum ar fi instabilitatea pragului sau interferența semnalului indusă de zgomot.Mecanismul de histerezis inerent declanșatorilor Schmitt promovează consistența semnalului prin stabilirea unor praguri de activare superioare și inferioare clare.Acest lucru asigură o diferențiere precisă a semnalului, atenuând comportamentele de comutare neregulate.Această funcție este utilizată în rețelele de senzori, modulele de achiziție de date și sistemele de monitorizare a mediului pentru a sprijini integrarea digitală stabilă și precisă.

Rafinarea marginilor pulsului

În arhitecturile digitale moderne, integritatea semnalului influențează în mod direct fiabilitatea sistemului, în special în scenariile care implică transmisie de date de mare viteză sau canale de comunicație complexe.Probleme precum timpii de creștere și coborâre neuniformi sau depășirile induse de nepotrivirea impedanței pot compromite operațiunile critice.Declanșatoarele Schmitt își demonstrează utilitatea prin rafinarea impulsurilor distorsionate în forme de undă simetrice, menținând astfel coerența semnalului.Această rafinare a semnalului ajută inginerii să asigure uniformitatea performanței în diverse condiții de mediu și operaționale.De exemplu, proiectele de comunicații bazate pe microcontrolere beneficiază de modelarea precisă a marginilor oferită de circuitele de declanșare Schmitt, care contribuie la sincronizarea perfectă a datelor și minimizează comunicarea greșită cu componentele de interfață.

Filtrarea zgomotului de amplitudine scăzută

Sistemele electronice se confruntă frecvent cu zgomotul persistent, care introduce fluctuații subtile care ascund procesarea semnificativă a datelor.Configurabilitatea declanșatorului Schmitt pentru a seta praguri de amplitudine distincte servește ca un filtru practic, permițând trecerea selectivă a semnalelor peste o anumită amplitudine.Această caracteristică reduce perturbațiile minore, protejând în același timp semnalele de impuls pentru funcționarea sistemului.Aplicațiile care se bazează pe această filtrare a amplitudinii variază de la platforme de procesare audio care acordă prioritate clarității vorbirii față de interferența ambientală până la sisteme de automatizare în care distingerea comenzilor de intrare autentice de semnalele străine are un impact fundamental asupra performanței.Declanșatoarele Schmitt sunt utilizate în mod obișnuit în aplicațiile care necesită o separare clară între datele utile și zgomotul de fundal.

Timpul și generarea semnalului

Atunci când sunt combinate cu condensatoare și rezistențe în bucle de feedback, declanșatoarele Schmitt pot genera semnale dreptunghiulare stabile și impulsuri de ceas.Circuitele multivibratoare astable, monostabile și bistabile sunt utilizate pe scară largă pentru controlul temporizării și secvenței.Aceste circuite suportă contoare, oscilatoare și sisteme de temporizare utilizate în microprocesoare și procesare digitală a semnalului.Multivibratoarele bazate pe declanșare Schmitt sunt, de asemenea, configurate pentru a oferi surse de sincronizare fiabile pentru o funcționare sincronizată stabilă în condiții solicitante.

Circuite integrate comune cu funcționalitate Schmitt Trigger

Circuitele integrate cu mecanisme de declanșare Schmitt servesc numeroase roluri practice, permițând condiționarea îmbunătățită a semnalului, reducerea susceptibilității la zgomot și eficientizarea designului circuitelor.Aceste circuite integrate sunt încorporate cu caracteristici care facilitează procesarea stabilă a semnalului, traduc tranzițiile neregulate în impulsuri consistente și sporesc fiabilitatea sistemelor electronice.Performanța optimizată poate fi obținută fără componente externe suplimentare, susținând un design mai simplu de circuit și o funcționare stabilă.Mai jos sunt circuite integrate utilizate în mod obișnuit cu funcții de declanșare Schmitt.

Circuite integrate proeminente care utilizează funcțiile de declanșare Schmitt

Mai multe circuite integrate sunt proiectate cu funcționalități de declanșare Schmitt încorporate, oferind aplicații diverse într-o gamă largă de domenii.Caracteristicile lor inerente și beneficiile practice sunt prezentate aici pentru a ilustra semnificația lor în designul electronic modern:

Poartă NAND duală cu patru intrări (74LS18)

• 74LS18 încorporează intrări de declanșare Schmitt pentru a gestiona în mod fiabil semnalele zgomotoase sau instabile.

• Configurația sa duală cu patru intrări facilitează operațiuni logice complexe în design compact.

• Aplicațiile includ circuite de debounce, mecanisme de control logic și sisteme critice pentru stabilitate pentru tranziții digitale.

Porți hexagonale cu inversor (74LS14)

• 74LS14 cuprinde șase porți invertor independente echipate cu funcționalitatea de declanșare Schmitt.

• Ideal pentru cazurile care necesită inversarea clară a semnalelor cu rate lente de tranziție sau margini neregulate.

• Scenariile obișnuite de utilizare includ conversii analog-digitale, modelarea formei de undă și sistemele de sincronizare precise în generarea semnalului de ceas.

Porți NOR cu două intrări (74132/74HC132)

• 74132 și 74HC132 prezintă porți NOR îmbunătățite cu histerezis pentru o discriminare robustă a semnalului.

• Proiectat pentru a atenua semnalele de intrare fluctuante și pentru a sublinia consistența de ieșire.

• Utilizat în aplicații de control digital, asigurând respingerea zgomotului și menținând fiabilitatea operațională.

Multivibratoare duble monostabile (74221/74LS221)

• Aceste circuite integrate integrează caracteristicile de declanșare Schmitt pentru a produce impulsuri în mod fiabil chiar și în scenarii de intrare zgomotoase.

• Utilizat pe scară largă în sarcini axate pe sincronizare, cum ar fi generarea întârzierilor și sistemele de modulare a lățimii impulsului.

• Contribuie la stabilizarea performanței circuitului în condiții de funcționare variabile.

Circuite integrate de temporizator versatile (temporizator 555)

• Renumitul Timer 555 poate fi configurat ca circuit de declanșare Schmitt pentru sarcini precum generarea formei de undă sau stabilizarea semnalului.

• Aplicat pe scară largă în proiecte, cum ar fi circuite oscilatoare, sisteme de modulare a ceasului și eliminarea lacunelor de proiectare analog-digitală.

• Adaptabilitatea sa îi consolidează poziția de componentă critică în diverse modele electronice.

Declanșatoare Schmitt NAND cu două intrări quad (CD4093)

• CD4093 integrează patru porți NAND cu proprietăți de declanșare Schmitt inerente pentru gestionarea semnalelor neliniare.

• Găsește utilitate în sistemele de resetare la pornire, sarcini de generare a frecvenței și aplicații de debounce care necesită precizie și stabilitate.

• Potrivit pentru aplicații care necesită rezistență la zgomot și intrări neregulate.

Explorarea îmbunătățirilor practice ale sistemului

Funcționalitatea de declanșare Schmitt încorporată în aceste circuite integrate promovează un comportament fiabil al sistemului și crește fiabilitatea circuitului.

• Observațiile relevă rolul lor în condiționarea semnalului pentru intrările microcontrolerului, unde semnalele stabile sunt importante.

• Aplicațiile fundamentale includ stabilizarea oscilatoarelor și abordarea problemelor legate de variabilitatea intrărilor sau tranzițiilor semnalului.

• Perspectivele practice obținute prin implementări practice demonstrează potențialul de transformare al declanșatorilor Schmitt în perfecționarea proiectelor de circuite și în abordarea provocărilor legate de zgomot.

Concluzie

Declanșatoarele Schmitt sunt valoroase deoarece îmbunătățesc stabilitatea semnalului, imunitatea la zgomot și fiabilitatea comutării atât în circuitele analogice, cât și în cele digitale.Acțiunea lor de histerezis permite circuitelor să răspundă doar la modificări semnificative de intrare, făcându-le utile pentru senzori, oscilatoare, circuite de debounce, generarea de ceas și conversia semnalului zgomotos.Cu diferite opțiuni de implementare și circuite integrate de declanșare Schmitt disponibile pe scară largă, acestea rămân o soluție practică pentru crearea de semnale digitale curate, fiabile și bine definite de la intrări instabile.

Întrebări frecvente [FAQ]

1. Cum îmbunătățește histerezisul stabilitatea unui circuit de declanșare Schmitt?

Histerezisul îmbunătățește stabilitatea prin utilizarea a două praguri de comutare separate în loc de unul.Acest lucru previne schimbarea rapidă a ieșirii atunci când sunt prezente fluctuații mici de tensiune sau zgomot electric.Ca rezultat, declanșatorul Schmitt produce un comportament de comutare curat și stabil, în special în medii zgomotoase.

2. De ce este important feedback-ul pozitiv în funcționarea declanșatorului Schmitt?

Feedback-ul pozitiv întărește diferența dintre semnalul de intrare și pragurile de comutare.Acest lucru permite circuitului să facă tranziții clare între stările ridicate și scăzute fără ezitare.De asemenea, îmbunătățește imunitatea la zgomot și ajută la menținerea semnalelor de ieșire fiabile.

3. Cum transformă un declanșator Schmitt semnalele analogice zgomotoase în semnale digitale curate?

Un declanșator Schmitt filtrează fluctuațiile nedorite, permițând comutarea numai atunci când intrarea depășește praguri de tensiune definite.Micile variații între aceste praguri sunt ignorate, ceea ce înlătură comportamentul instabil și convertește intrările analogice zgomotoase în impulsuri digitale stabile.

4. De ce sunt declanșatoarele Schmitt utilizate în mod obișnuit în circuitele de modelare a formei de undă?

Declanșatoarele Schmitt sunt utilizate în modelarea formelor de undă deoarece pot transforma forme de undă slabe sau distorsionate în unde pătrate curate.Acest lucru îmbunătățește calitatea semnalului și asigură sincronizarea precisă în sistemele digitale, circuitele de comunicație și aplicațiile de generare a ceasului.

5. Cum afectează ajustarea pragului performanța declanșatorului Schmitt?

Ajustarea pragului modifică cât de sensibil este circuitul la semnalele de intrare.Pragurile înguste fac circuitul să răspundă la schimbări mai mici, în timp ce pragurile mai largi îmbunătățesc rezistența la zgomot.Reglarea corectă ajută la echilibrarea capacității de răspuns și stabilitatea semnalului.

6. De ce sunt declanșatoarele Schmitt valoroase în sistemele de senzori și automatizări?

Senzorii produc adesea semnale instabile din cauza interferențelor electrice sau a condițiilor de mediu.Un declanșator Schmitt elimină aceste fluctuații nedorite și oferă ieșiri stabile, permițând sistemelor de automatizare și controlerelor să răspundă mai precis și mai fiabil.

7. Cum îmbunătățesc declanșatoarele Schmitt bazate pe comparator fiabilitatea comutării?

Declanșatoarele Schmitt bazate pe comparator folosesc rezistențe de feedback pentru a crea niveluri controlate de histerezis.Acest lucru asigură comutarea stabilă între stările ridicate și scăzute chiar și atunci când semnalul de intrare se schimbă lent sau conține zgomot, făcând circuitul mai fiabil în aplicațiile practice.

8. Ce avantaje oferă declanșatoarele Schmitt bazate pe tranzistori?

Declanșatoarele Schmitt bazate pe tranzistori oferă viteză de comutare rapidă, histerezis reglabil și capacitate puternică de filtrare a zgomotului.Designul lor permite, de asemenea, inginerilor să personalizeze comportamentul de comutare pentru diferite aplicații de circuite analogice și digitale.

9. De ce sunt importante declanșatoarele Schmitt în circuitele de sincronizare și generare de impulsuri?

Declanșatoarele Schmitt ajută la generarea de impulsuri de ceas stabile și semnale de sincronizare prin producerea de tranziții curate între stările de ieșire.Acest lucru le face utile în oscilatoare, contoare și circuite multivibratoare unde este necesară o sincronizare precisă pentru funcționarea sincronizată.

10. Cum îmbunătățesc circuitele integrate cu funcționalitate de declanșare Schmitt încorporată?

Circuitele integrate cu declanșatoare Schmitt încorporate simplifică proiectarea circuitelor prin reducerea nevoii de componente suplimentare de filtrare a zgomotului.Acestea îmbunătățesc stabilitatea semnalului, sporesc fiabilitatea comutării și ajută la menținerea semnalelor digitale curate în sistemele afectate de intrări lente sau zgomotoase.
